Измерение уровня освещенности. Приложения для измерения освещенности VS Люксметр: можно ли смартфоном измерять освещенность? «Московская Служба Дезинфекции»: измерение освещенности

Данная статья является переводом статьи Luxmeter App versus measuring device:
Are smartphones suitable for measuring illuminance?

Для смартфонов существует множество приложений, облегчающих нашу жизнь. Есть множество приложений для светотехников. Но значит ли это что можно использовать смартфон для измерения освещенности?

Мы задаемся этим вопросом все чаще и чаще, потому что выгода очевидна. Ведь такие приложения бесплатны или стоят не очень дорого. Было бы замечательно заменить люксметр, который, в зависимости от производителя и точности, стоит от 100 до 2000 евро (алиэкспресс не согласен и показывает суммы даже меньше 10 евро) , на приложение для смартфона, который и так есть почти у каждого.

Как аккредитованная светотехническая лаборатория мы можем только улыбаться идеи измерения освещенности с помощью смартфона. Тем не менее, нам показалась эта идея весьма любопытной, что и побудило нас провести эксперимент. Таким образом, мы начали искать различные приложения для различных операционных систем. Нам хотелось выяснить, насколько точно они измеряют по сравнению с люксметром из нашей лаборатории.

Аппаратное обеспечение

Для этого теста мы использовали различные модели iPhone, а также: Sony, Samsung и Nokia.

производитель

Операционная система

iPhone 5

iPhone 5с

iPhone 6

Sony Xperia Z 1

Android

Sony Xperia Z 2

Android

Samsung Galaxy S 5

Android

Nokia Lumia 925

Windows Phone


Программное обеспечение
Мы установили следующие приложения, большинство из которых бесплатны:

Программа

Разработчик

Операционная система

Возможность калибровки

Цена

Galactica Luxmeter

Flint Soft Ltd.

нет

бесплатно

LightMeter by whitegoods

Whitegoods

да

бесплатно

LuxMeterPro Advanced

AM PowerSoftware

да

7,99 €

Luxmeter

KHTSXR

Android

да

бесплатно

Light Meter Pro

Mannoun.Net

Android

да

бесплатно

Lux Light Meter

Geogreenapps

Android

да

бесплатно

Sensor List

Ryder Donahue

Windows Phone

да

бесплатно


Эталонный прибор


Мы провели контрольные измерения с помощью люксметра PRC Krochmann (Model 106e, special model, class A) И, конечно же, прибор был откалиброван.

Используемые источники света


Для этого теста мы выбрали три различных источника света:

· низковольтная галогеновая лампа

· компактная люминесцентная лампа (цветовая температура: 2700 K)

· LED (цветовая температура: 3000 K)

Что бы не усложнять статью мы оставили только LED источник.

Наша тестовая установка


Тест проходил в темном помещении без источников искусственного и естественно света. Для применяемых источников света мы устанавливали освещенность поочередно на 100 лк, 500 лк и 1000 лк (наверно всё же 2000) на горизонтальной поверхности. Для этого фотометрическая головка люксметра была расположена перпендикулярно оси светильника.

Затем, так же помешались смартфоны с различными приложениями так что бы фронтальная камера и датчик яркости находились под светильником. Датчик или фронтальная камера была расположены точно в той точки где ранее была расположена фотометрическая головка люксметра.

Так были расположены все устройства, за исключением iPhone с платным приложением «Luxmeter Pro Advanced» так как это приложение для измерения освещённости предполагает замер света, отраженного от поверхности. В этом приложении достаточно много настроек включая типы источников света, расстояние до источника света и т.д.

Так же при использовании некоторых приложений возможна калибровка. Калибровка была проведена в соответствии с инструкциями, а именно 100ЛК.

Оценка


Во время нашего теста мы выяснили, что, хотя калибровка в некоторых приложений и была возможна до определенного значения, не удалось установить значение достаточно точно. Это произошло из-за того что шаг с которым устанавливалось значение был большим, либо значение в 100лк вообще не устанавливалось, так например в приложении LightMeter by whitegoods для iPhone 5 значение для калибровки удалось установить максимум на 34лк.

Отклонения от эталонных значений порой были весьма высоки (доходило до 113% у Samsung Galaxy S5 с приложением «Lux Light Meter» от Geogreenapps). При установки эталонного значения в 500 лк на дисплее смартфона отображалось значение в 1,063 лк. Самое низкое отклонение в процентах (3%) было зафиксировано при использовании iPhone 5 и приложения « LightMeter by whitegoods» . При установки эталонного значения в 500 лк, этот смартфон показал 484 лк. Однако мы не можем сделать из этого вывод что именно данный смартфон с конкретной программой всегда будет показывать верное значение. При установки освещенности на 100лк и при использовали это же приложения на том же смартфоне отклонение достигало 89% и устройство показывало 11 лк.

Нам удалось выявить тенденцию, что отображаемые значения на устройствах от Sony, Samsung и Nokia были значительно выше эталонных значений, в то время, как правило, на iP hone отображаемые значения значительно ниже эталонных значений. Среднее отклонение от эталонного значения, измеренного во всех приложений на Android-смартфонах и на телефонах с Windows Phone , были в среднем на 60% выше эталонных значений.

Среднее отклонение всех значений, измеренных различными iPhone было на 60% ниже эталонных значений. Мы также заметили, что различные приложения, установленные на смартфонах от Samsung и Sony, показывали близкие значения. По всей видимости, что в этих моделях для измерения используется датчик яркости, а не камера.

В некоторых моделях Samsung можно переключиться в режим инженерного меню - с помощью набора с клавиатуры комбинации *#0*#. Выбрав пункт меню «Датчик света», вы можете узнать предполагаемую освещенностью без установки приложения. Так что установка приложений в данном случае будет лишним. Тем не менее, все отображаемые этими устройствами значения также отклонилась от 37% до 113% от эталонного значения. Galactica Luxmeter» и « LightMeter by whitegoods ». К сожалению, и здесь нас ждало разочарование. Диаграмма показывает, что четыре смартфона которые мы тестировали, показали в некоторых случаях совершенно разные результаты измерений.

Мы подозреваем, что причиной этих колебаний является использование отличных друг от друга компонентов, что пользователь не замечает при повседневном использовании, но что становится заметным при непосредственном сравнении.

Сохраняется ли динамика процентного отклонений от эталонного значения?

Если вы всегда используете смартфон с одним и тем же приложением, вы можете предположить, что можно достаточно точно производить замеры, если вы уже знаете, процентное отклонение от эталонного значения.

Но всегда ли одинаковый процент на которое отклоняется значение? Для того, чтобы ответить на этот вопрос, мы провели измерения освещённости на 10 лк, 100 лк, 1000 лк и 10000 лк с помощью iPhone 5 расположенным на оптической скамье в нашей черной комнате. Приращение яркости можно очень точно задавать путем регулировки расстояния между источником света и приемником. В качестве источника излучения снова использовался светодиодный источник света с цветовой температурой 3000 K.

В этом тесте мы рассмотрели показания двух различных приложений. Как показывает опыт, значения приложений отклоняются друг от друга - в некоторых случаях до 358% (значения составляют от 12 лк до 55 лк при эталоном значении 100 лк), если мы посмотрим на процентное значение отклонений от эталонных значений, то никакой закономерности мы не увидим.

При использовании приложения « Galactica Luxmeter» значения были выше 180% эталонных при 10 лк и на 50% ниже эталонных значений при 10 000 лк.

При использовании приложения « LightMeter by whitegoods » откалиброванным на 10 лк. При эталонном значении 100 отклонение составила 88% в меньшую сторону, а при 10 000 лк 59%. Значения всех остальных приложенный были так же значительно ниже. При всех остальных значениях показания были так же ниже.

Совершенно случайно мы обнаружили, что измерения проведенные с помощью передний и задней камеры показывают различные значения. В дополнение к этому, некоторые приложения никогда не показывают 0 лк, даже если на камеру не попадает никакой свет, и она закрыта «заглушкой».

Заключение

Результаты доказывают, что серьезные измерения освещенности возможны только с помощью профессионального оборудования. Оно оснащено откалиброванным датчиком, который гарантирует, что оценка освещенности будет проведена в соответствии с чувствительность человеческого глаза.

Кроме того, приборы позволяют провести оценку освещенности в зависимости от угла падения луча. Смартфоны не могут сделать ни того, ни другого, так как в противном случае они не смогут выполнять свои функции.

Несмотря на то что разработчики утверждают, что они могут заменить профессиональные приборы, поскольку в их приложениях есть различные умные функции типа калибровки, но колибровка не позволяет установить точные значения. А если это и возможно, то все равно возникают отклонения при измерениях. Даже при использовании одного и того же приложения и идентичных смартфонов получаются разные результаты измерений.

Поэтому, к сожалению, приложения на самом деле бесполезны – даже просто для того что бы получить общее представление о освещенности.

from Thomas Pittner and Jaqueline Goldschmidtabout

Плохая освещенность помещений, рабочего места или комнаты в квартире отрицательно влияет на здоровье человека, снижает концентрацию внимания, работоспособность, появляется раздражительность и сбои в психике. Очень яркий свет также является раздражителем, и не дает ничего положительного для человека.

Поэтому необходимо обеспечить нормальную освещенность помещений, которая регламентируется определенным стандартом СНиП. Для этого требуется простая установка соответствующих ламп освещения для каждого помещения.

Освещенность помещений в номинальном выражении является потоком света, который излучается на поверхность под прямым углом в расчете на единицу площади. При падении света под острым углом освещенность снижается в зависимости от угла наклона.

Освещенность измеряется в люксах, который равен 1 люмену (единица светового потока) на м 2 .

Освещенность помещений прямо зависит от силы света, который исходит от источника. Чем больше расстояние от светового источника до поверхности, тем меньше параметр освещенности.

Нормы

Каждый тип помещения имеет свои нормативы освещенности. Например, для помещения магазина по продаже продуктов наибольшее значение пульсации установлено 15%, освещенность 300 люксов, однако для отдела спортивных товаров или строительных материалов нормы совсем другие. Также правила устанавливают определенную допустимую освещенность для поликлиник, детских садов, автосервисов и других объектов.

Пример расчета освещенности

Определим необходимую освещенность для спальной комнаты. Площадь спальни составляет 25 м 2 . Значение нормы по правилам для комнат такого типа умножаем на площадь: 150 х 22 = 3300 люкс. Общий световой поток приборов освещения при такой величине освещенности должен быть равен не менее 3300 люмен.

Теперь остается подобрать подходящие лампы освещения для спальни. При выборе , можно, например, приобрести три таких лампы по 12 ватт. Это обеспечит создание светового потока 3600 люмен, что видно по значениям таблицы.

Такой расчет является приблизительным, так как светодиодные лампы имеют различные параметры света в зависимости от производителя. Таким образом, можно легко самостоятельно рассчитать требуемую мощность и тип ламп для создания нормированной освещенности любого помещения согласно правилам СНиП.

Приборы для измерения освещенности

Для замера освещенности помещений применяют различные приборы, которые имеют свои особенности конструкции и методы измерений. Основные приборы рассмотрим более подробно.

Люксметры делятся на электронные и аналоговые, которые уже не производятся, и остались только старые образцы таких моделей.

Такой люксметр используется:
  • Проверка соответствия освещенности помещений нормативным данным.
  • Измерение параметров освещения при проведении работ по оценке условий труда.
  • При электромонтажных работах для сравнения показателей освещенности с расчетами для приборов освещения.

Принцип действия люксметра заключается на работе встроенного , на который направляется поток света. При этом в фотоэлементе возникает значительный поток заряженных частиц. В результате появляется течение электрического тока, сила которого зависит от силы светового потока, направленного на фотоэлемент. Обычно этот параметр и выводится на шкалу прибора.

Виды люксметров
В зависимости от расположения датчика, измеряющего освещенность помещений, люксметры делятся на виды:
  • Моноблок (цельное устройство) . Датчик фиксируется в самом корпусе прибора.

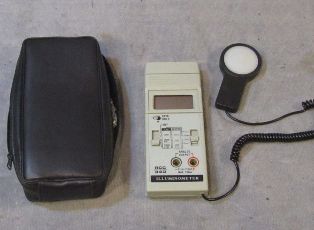

  • Прибор с выносным датчиком , подключаемым гибким проводом.

Чтобы произвести простые измерения подойдет обычный люксметр-моноблок, без вспомогательных различных функций. Для определения нескольких параметров освещенности при производстве профессионального расчета, необходимо использовать устройства, имеющие дополнительный набор функций. Такие приборы имеют встроенную память и могут определять средние значения параметров.

Значительным преимуществом для люксметра является наличие особых светофильтров, которые помогают точнее определить значение силы света, которая исходит от приборов освещения с разными оттенками цветов.

Наличие выносного датчика в люксметре дает возможность определить освещенность с большей точностью, так как при этом влияние внешних факторов снижается. На современных моделях имеется жидкокристаллический дисплей. С помощью него намного проще снимать показания прибора.

Приборы для фототехники

В фототехнике используются такие приборы, как экспонометры (экспозиметры) . Они предназначены для определения параметров яркости и освещенности экспозиции. Определив значения этих показателей, профессиональный фотограф может получить качественные фотоснимки.

Экспонометры разделяют на виды:
  • Внутренние.
  • Внешние.
Флешметры

Такие приборы предназначены для измерения освещенности при фотографировании. При этом дополнительным элементом используют устройства освещения импульсного типа (фотовспышки). В современных моделях фотоаппаратов флешметр расположен в корпусе. Он изменяет мощность фотовспышки при разных уровнях света.

Профессионалы применяют флешметры с выносным датчиком, они точнее определяют освещенность.

Фотометр

Такой прибор называют мультиметром. Он является более современным вариантом флешметра. Его достоинством является сочетание опций экспонометра и флешметра.

Пульсация освещенности

Равномерность светового потока приборов освещения оставляет желать лучшего. Эффект, выражающийся в наличии колебаний в световом потоке, не виден глазу, однако его воздействие на здоровье человека имеет большое значение.

Опасность такого света заключается в том, что визуально невозможно определить наличие импульсов света. А в результате их действия может нарушиться сон, возникает дискомфорт, депрессия, слабость, сердечные сбои и другие симптомы.

Параметром пульсации является ее коэффициент, который выражает силу изменения потока света, направленного на единицу площади поверхности за промежуток времени. Формула расчета этого коэффициента довольно простая. Коэффициент пульсации освещенности определяется разностью между наибольшей и наименьшей освещенностью за определенное время, разделенной на двойную среднюю освещенность, и результат умножается на 100%.

Санитарные правила определяют верхний предел коэффициента пульсации. На рабочем месте он должен быть не более 20%, и зависит от степени ответственности работы сотрудника. Чем ответственнее работа, тем меньше должен быть коэффициент пульсации освещения.

Для помещений администраций и офисов с напряженной зрительной работой такой коэффициент не должен подниматься выше 5% отметки. При этом учитывается поток света частотой пульсаций до 300 герц, так как более высокую частоту нет смысла учитывать, из-за того, что она не воспринимается глазом человека и не оказывает отрицательного влияния.

Определение пульсации освещения

Для определения пульсации света применяют эффективный простой прибор, который измеряет яркость, пульсацию и освещенность помещений, и называется люксметр-пульсометр-яркомер.

Функции прибора
  • Измерение пульсации световых волн, возникающих при мерцании различных приборов освещения.
  • Измерение пульсации освещения мониторов компьютеров и других экранов.
  • Определение освещенности помещения.
  • Определение яркости приборов освещения и мониторов.

Принцип работы устройства заключается в проверке уровня освещения с помощью фотодатчика с дальнейшим преобразованием сигнала и вывода результата на жидкокристаллический дисплей.

Коэффициент пульсации света можно определить с помощью программы на компьютере, либо самостоятельно проанализировать измерения. Для анализа измерений на компьютере применяют специальную программу «Эколайт-АП», которая работает с прибором «Эколайт-02».

Отличительными признаками измерительных приборов, определяющих пульсации, являются уровни чувствительности, тип питания и качество фотодатчиков.

Наибольший коэффициент пульсации выдают светодиодные лампы, при использовании которых этот параметр иногда достигает 100%. и обладают незначительным коэффициентом пульсации. Лампы накаливания имеют коэффициент пульсации не выше 25%. При этом стоимость и качество ламп не играют роли. Даже дорогие лампы могут выдавать значительные показатели пульсации света.

Методы снижения пульсации освещения
  • Применение приборов освещения, функционирующих на переменном токе с частотой более 400 герц.
  • Монтаж осветительной арматуры на разные фазы при трехфазной сети.
  • Установка в прибор освещения устройства компенсации ПРА () и особое подключение ламп со сдвигом. Первая лампа работает на отстающем токе, а 2-я на опережающем.
  • Монтаж светильников с ЭПРА. Они оснащены электронным пускорегулирующим аппаратом, который сглаживает пульсации и стабилизирует напряжение.

Если в помещении приборы освещения подключены к одной фазе, то подключить их к разным фазам будет проблематично. Поэтому удобнее будет приобрести светильники с ЭПРА. Их достоинством является соответствие всем нормам правил.

Контроль уровня пульсации освещения необходим для здоровья человека, так как отклонение от норм приводит к нарушению работоспособности и самочувствия сотрудников.

Для жилых зданий освещенность помещений также важна. Пульсация света не видна, но со временем проявляется ее негативное влияние.

Люксметр, по-видимому, - какой-то измерительный прибор. Но что за величину он контролирует, не каждый даст вразумительный ответ. Хорошо, если вспомнят об освещении в комнате или на рабочем месте. И действительно, аппарат предназначен для измерения одной из характеристик световой обстановки. Постараемся подробно осветить этот вопрос: назначение, принцип действия устройства и методы его использования.

Немного теории

В интернете наблюдается большая путаница в научно-технических терминах, касающихся области светотехники. Один и тот же прибор называют по-разному. Рассматриваемое устройство - люксметр, например, иногда выдают за измеритель светового потока, хотя это не так.

Световой поток - это характеристика осветительного элемента, и говорить об этой величине можно только относительно конкретного источника освещения (лампы накаливания, газоразрядного элемента, светодиода и т. д.). Единицей этой характеристики в системе СИ является люмен (лм). Это сила света в 1 канделу (кд) в телесном угле 1 стерадиан (ср).

Измеряют этот параметр с помощью фотометрического шара (сферического интегратора) диаметром 1 или 2 метра, либо настольными интегрирующими сферами размером от 10 см до полуметра. Все эти приборы, естественно, не для бытового применения, поскольку цена даже небольшого отечественного прибора ТКА-КК1 для контроля светодиодов составляет 35 000 рублей.

Поток света, действующий на единицу площади, выражается освещённостью. Единица этой характеристики - люкс (лк) - результат освещения поверхности в 1 м² потоком, равным 1 люмену. Понятие «освещённость» относится не к источнику освещения, а к окружающей среде. Световой поток есть величина постоянная для каждого источника, в то время как освещённость в каждой точке помещения зависит от нескольких факторов:

  • количества источников, находящихся рядом с местом измерения;
  • светового давления каждого из них;
  • расстояния до источников;
  • отражающей способности предметов обстановки.

Что такое люксметр и для чего он нужен?

«Измеряй все, поддающееся измерению, а что не поддаётся - сделай измеряемым» - этот афоризм, приписываемый Галилею, подтверждает, что освещённость тоже можно измерить. Поскольку её единицей служит люкс (по-гречески - свет), то и прибор для измерения освещённости называется люксметр (метр - измеряю). Применяется как внутри помещения, так и на открытом пространстве. В каких случаях он используется?

Установлено, что как слабый, так и чрезмерно яркий свет действует неблагоприятно на протекающие в мозгу процессы. При недостатке освещения падает работоспособность, снижается концентрация внимания, возникает сонливость. Излишне яркий свет приводит к возбуждению нервной системы. И то, и другое создаёт предпосылки для несчастного случая. Поэтому в число плановых мероприятий по охране труда на рабочих местах входит и проверка освещения рабочих мест. ГОСТ Р 55710-2013 устанавливает нормы освещённости (в люксах) помещений различного назначения. Упрощенно, в офисе согласно санитарным нормам и правилам (СНИП) освещённость должна быть от 200 до 300 лк.

Процесс фотосинтеза у растений, в результате которого вырабатываются питательные вещества из углерода воздуха, происходит под воздействием света. При этом растения по-разному реагируют на температурные условия и уровень освещённости. Практически все культурные растения и большинство овощей хорошо развиваются в условиях умеренного освещения. Другие виды требовательны к высокой температуре и освещённости. Поэтому люксметры используют для контроля и поддержания требуемой освещённости для различных культур в тепличных хозяйствах, оранжереях, ботанических садах.

Устройство и принцип работы

Основой любого люксметра является фотоэлемент - полупроводниковое устройство, в котором световые кванты передают свою энергию электронам, в результате чего возникает электрический ток. Сила тока пропорциональна величине освещённости в том месте, где находится фотоприемник.

Другим элементом люксметра служит аналоговый или цифровой индикатор. В механических устройствах электрический ток, преобразуемый гальванометром, вызывает вращательное движение стрелки указателя. В цифровых приборах аналоговый сигнал (электрический ток) с помощью оптико-электронного конвертора преобразуется в цифровой с отображением результата на жидкокристаллическом дисплее. Конструктивно оба узла (фотоприемник и преобразователь) выполняются либо в виде самостоятельных элементов, соединённых между собой проводом, либо в общем корпусе.

Моноблок лучше подходит для оперативного проведения замеров, поскольку меньше весит и удобнее в работе. Однако возникают неудобства при измерении в труднодоступных местах, с разных направлений и регистрации при этом показаний. Поэтому при проведении аттестации рабочих мест чаще всего используют приборы с вынесенным фотодатчиком. Рассмотрим некоторые из наиболее распространённых моделей.

Прибор для измерения освещенности Ю-116

Устройство ещё советской разработки Ю-116 в диапазоне от 1 до 100 000 лк. Состоит из 2-х частей: селенового фотоэлемента и стрелочного гальванометра, служащего для замера показаний. Хранится в футляре в разобранном виде, что обеспечивает надёжную защиту от повреждений. Перед работой фотоприемник соединяют с преобразователем с помощью вилки.

На шкале измерителя имеются 2 концентрические дуговые шкалы. Внутренняя проградуирована от 0 до 30 лк, наружная - от 0 до 100. На фотоэлемент одета светорассеивающая насадка, состоящая из белой полупрозрачной пластмассы и непрозрачного кольца. Обозначена она буквой «К», измерения с ней производятся в указанных выше диапазонах. Имеются ещё 3 фильтра-насадки: М, Р и Т. При установке их параллельно с базовой насадкой К диапазон измерения увеличивается соответственно: в 10, 100 и 1000 раз.

Две кнопки на панели прибора предназначены для переключения с одной шкалы на другую. Когда включена левая кнопка, измерения производятся в диапазонах: 0 – 30, 0 – 300, 0 – 3000, 0 – 30 000 (при установке соответствующих насадок). При включённой правой: 0 – 100, 0 – 1 000, 0 – 10 000, 0 – 100 000. Кроме кнопок на корпусе имеется корректор для установки стрелочного индикатора в нулевое положение.

Люксметр Ю-117 отличается от предшественника лишь большим количеством кнопок. Вместо двух клавиш переключения шкал прибор оснащён пятью кнопками переключения диапазонов, благодаря чему повышается точность измерения. Добавлены также кнопки включения прибора, контроля питания и регулятор установки на ноль. Питание обеих моделей автономное - от гальванического элемента типа «Крона» напряжением 9 В. Цена приборов у разных продавцов - от 6 до 10 тысяч рублей.


Как пользоваться люксметром?

Быстро и безопасно для фотоприемника найти нужный диапазон измерения можно, если действовать в определённой последовательности:

  1. Установите на фотоприемник насадки с максимальным светопоглощением (К и Т), включите правую кнопку, что соответствует измерению максимальной освещённости - 100 000 лк. При отсутствии реакции измерительной стрелки включите левую (до 30 000 лк).
  2. Если стрелка не шевелится, замените фильтр на более прозрачный (Р) и включайте в той же последовательности: сначала правую кнопку, затем левую.
  3. При отсутствии шевеления установите мягкий фильтр (М) и произведите аналогичные манипуляции.
  4. Если в этом случае при нажатой левой кнопке результат будет менее 5 лк, снимите базовую насадку К и заканчивайте поиск.

Чтобы отодвинуть измеряемую величину от области перекрытия двух шкал (в районе 5 – 20 делений), рекомендуется отсчёт измерения начинать с 5 делений по внутренней шкале, или с 20 по наружной. Для этой цели на шкалах отмечены точки начала отсчёта.

Помните: избыточное освещение селенового фотодатчика может повлиять на правильность измерений, поэтому соблюдайте приведённую последовательность действий.

Люксометры Testo

Один из современных измерителей освещённости, наиболее популярных в России - цифровой люксметр Testo 540 (Германия). Прибор выполнен в одном объёме, фотоэлемент интегрирован с корпусом, благодаря чему повышается удобство использования: отсутствует соединительный провод, который может за что-то зацепиться, измерения можно производить одной рукой.

Формой и габаритами девайс напоминает сотовый телефон. Для индикации показаний служит такой же дисплей, а клавиатура содержит всего 3 кнопки: включения, выбор системы измерения (СИ или американская - фут-свеча) и сохранения результатов. Диапазон измерения: 0 – 100 000 лк или 0 – 93 000 фут-свечей.

Прибор как нельзя лучше подходит для применения в повседневной жизни. С его помощью можно измерять уровень освещения в жилых комнатах, школах, детских садах, в теплицах, помещениях для хранения картофеля и так далее. Обращаться с девайсом предельно просто: нажал кнопку включения, выбора системы (треугольник) и - все. Результат высветится практически мгновенно. Для сохранения результата измерения следует нажать кнопку «mode».

Цифровой прибор Testo 545 относится к классу профессиональных устройств для измерения освещённости среды. Светоприемник выполнен отдельно от электронного блока и соединяется с ним проводником. Отличается от младшего брата бо льшими функциональными возможностями:

  • память для хранения до 3000 результатов измерений;
  • сохранение в памяти 99 мест измерения;
  • подключение к персональному компьютеру;
  • построение объёмного графика величины освещенности в пределах помещения;
  • распечатка данных на принтере.

Этот прибор используется в процессе измерении освещенности зданий, сооружений, а также улиц, дорог и других общественных мест. Цена люксметра Testo 540 сравнима с ценой прибора Ю-116 (около 10 тысяч), а Testo 545 продается за 35 тысяч рублей.

Люксметр является одним из наиболее доступных и в то же время эффективных приборов для измерения параметров освещённости объекта. Его использование обеспечивает комфортные условия для человека, как в производственной обстановке, так и в повседневной жизни. Надеемся, что предложенная статья поможет вам сориентироваться, выбирая прибор с нужными возможностями за приемлимую цену.

Зачем проводить измерение освещённости? Доказано, что плохой (или наоборот, слишком хороший) свет через сетчатку глаза воздействуют на рабочие процессы мозга. И как следствие, на состояние человек. Недостаточная освещённость угнетает, понижается работоспособность, появляется сонливость. Слишком яркий свет, наоборот, возбуждает, способствует подключению дополнительных ресурсов организма, вызывая их повышенный износ.

Измерение освещённости рабочих мест проводят вместе с замерами уровня шума, пыле- и загрязнённости, вибрации - в соответствии с СанПин (санитарные правила и нормы). Медики уверены, что регулярное недостаточное освещение вызывает переутомление, снижение остроты зрения, снижает концентрацию внимания. То есть, есть все предпосылки для несчастного случая.

Плохой свет воздействует и на другие живые существа: растения, животных. То, что растения плохо растут без света – общеизвестный факт. Но недостаточная освещённость и на животных влияет так же. Последствия: нарушение роста и развития, снижение продуктивности, плохой набор массы тела, нарушение функции воспроизводства.

Что такое освещённость?

Освещённость – эта величина отношения светового потока к площади, на которую он падает. Причём падать он должен на эту плоскость именно перпендикулярно. Измеряется в люксах, lux. Один люкс равен отношению одного люмена к одному квадратному метру поверхности. Люмен – единица измерения светового потока. Это в системе международных единиц. В Англии и Америке применяют такие единицы измерения освещённости, как люмен на фут в квадрате. Или фут-кандела. Это освещённость от источника света силой в одну канделу на расстоянии одного фута от поверхности.

В Европе есть стандарт освещения рабочих помещений. Вот некоторые рекомендации из него: освещение в офисе, где не требуется разглядывать мелкие детали должно быть порядка 300 lux. Если рабочий процесс в течение дня протекает за компьютером или связан с чтением, рекомендуется освещение около 500 lux. Такое же освещение предполагается в переговорных комнатах. Не менее 750 lux в помещениях, где изготавливаются или читаются технические чертежи.

Освещение бывает естественным и искусственным. Источниками естественного освещения являются, разумеется, солнце, луна (точнее отражённый ею свет солнца), рассеянный свет небосвода (такое поэтическое название используется даже в протоколах измерения освещённости). Источниками искусственного освещения являются, разного рода, формы и конструкции, лампы и светильники, свет дисплеев компьютеров и мобильных устройств, экраны телевизоров и т. д.

Исходя из названия единицы освещённости (люкс), название прибора, которым её измеряют – люксметр. Это мобильный, портативный прибор для измерения освещенности, принцип работы которого идентичен фотометру.

Поток света, попадая на фотоэлемент, высвобождает поток электронов в теле полупроводника. Благодаря этому фотоэлемент начинает проводить электрический ток. Вот величина этого тока прямо пропорциональна освещённости фотоэлемента. Он и отражается на шкале. В аналоговых люксметрах шкала проградуирована в люксах, результат определяется по отклонению стрелки.

Сейчас на смену аналоговым приходят цифровые приборы для измерения освещенности. В них результат измерений выводится на жидкокристаллический дисплей. Измерительная часть во многих из них находится в отдельном корпусе и связана с прибором гибким проводом. Это позволяет проводить измерение в труднодоступных местах. Благодаря набору светофильтров пределы его измерений можно регулировать. В этом случае показания прибора нужно умножать на определённые коэффициенты. Погрешность люксметра, согласно ГОСТ должна быть не больше 10%.

Как проводятся измерение освещённости?

Применение любых методов измерения освещённости невозможно без люксметра. Причём соблюдается правило: прибор всегда находится в горизонтальном положении. Его устанавливают в необходимых точках. В Госстандартах находятся схемы расположения этих точек и методы их расчётов.

До недавнего времени в России для измерения освещённости руководствовались ГОСТ 24940-96. Это межгосударственный стандарт измерения освещённости. В этом ГОСТе используются такие понятия, как: освещённость, средняя, минимальная и максимальная освещённость, цилиндрическая освещённость, коэффициент естественной освещенности (КЕО), коэффициент запаса, относительная спектральная световая эффективность монохроматического излучения.

В 2012 году Россия ввела собственный, национальный стандарт измерения освещённости, ГОСТ Р 54944-2012. В этом ГОСТе к тем понятиям, что были раньше, добавлены: аварийное освещение, охранное освещение, рабочее освещение, резервное освещение, полуцилиндрическая освещённость, эвакуационное освещение. В обоих ГОСТах подробно описываются методы измерения освещенности.

Измерения проводятся отдельно по искусственному и естественному освещению. При этом нужно следить, чтобы на прибор не падала какая-либо тень, и поблизости не было источника электромагнитного излучения. Это внесёт помехи в результаты. После того как сделаны все необходимые замеры освещенности, на основе полученных результатов, по специальным формулам, рассчитываются нужные параметры, и делается общая оценка. То есть, полученные параметры сравниваются с нормативом, и делается вывод о том достаточно ли освещённость данного помещения или территории.

На каждый вид измерений в каждом помещении или участке улицы заполняется отдельный протокол. Оценочный протокол выдаётся как по каждому помещению или территории, так и по всему объекту. Этого требует «ГОСТ. Измерение освещённости» должно быть выполнено по правилам.

Какой свет нужен?

Исследования в этой области показывают, что холодный свет снижает уровень сонливости, улучшает концентрацию внимания. Объясняется это подавлением короткими волнами (ультрафиолетовый, синий цвет) мелатонина. Это гормон, который регулирует суточные ритмы. А если этот свет будет ещё и ярким, то это поможет справиться с депрессией. Главное – не переборщить. А то из одной крайности можно угодить в другую, получить нарушение сна. Освещение холодным светом в течение дня должно быть умеренным. И это при достаточной освещённости, которая не будет заставлять напрягать зрение или, наоборот, щуриться.

Вечером же, наоборот, предпочтителен приглушённый свет тёплых тонов. Он способствует расслаблению, полноценному отдыху, отходу ко сну. Нужно избегать резких и ярких вспышек света, особенно холодного тона.

Конечно, одноразовые нарушения этих правил не вызовут серьёзных нарушений здоровья. Но если это случается регулярно проблем с нарушением функций организма не избежать. Такая вещь, как свет только на первый взгляд кажется пустяком. Периодический контроль над ним, измерение освещённости необходимы.

На передней панели измерителя имеются кнопки переключателя и табличка со схемой, связывающей действие кнопок и используемых насадок с диапазонами измерений.

Прибор магнитоэлектрической системы имеет две шкалы: верхняя 0-100 и нижняя 0-30. На каждой шкале точками отмечено начало диапазона измерений: на шкале 0-100 точка находится над отметкой 20, на шкале 0-30 точка находится над отметкой 5. Прибор имеет корректор для установки стрелки в нулевое положение. На боковой стенке корпуса измерителя расположена вилка для присоединения селенового фотоэлемента.

Селеновый фотоэлемент находится в пластмассовом корпусе и присоединяется к измерителю шнуром с розеткой, обеспечивающей правильную полярность соединения. Для уменьшения косинусной погрешности применяется насадка на фотоэлемент, состоящая из полусферы, выполненной из белой светорассеивающей пластмассы, и непрозрачного пластмассового кольца, имеющего сложный профиль. Насадка обозначена буквой К, нанесенной на ее внутреннюю сторону. Эта насадка применяется не самостоятельно, а совместно с одной из трех: других насадок, имеющих обозначение М, Р, Т. Каждая из этих трех насадок совместно с насадкой К образует три поглотителя с общим номинальным коэффициентом ослабления 10, 100, 1000 и применяется для расширения диапазонов измерения.

Люксметр градуируется без насадок в основном диапазоне измерений (5-30 ЛК; 20-100 ЛК) и имеет наименьшую, допускаемую погрешность измерения, равную ± 10%.

Порядок отсчета значения измеряемой освещенности

Против нажатой кнопки определяют выбранное с помощью насадки (или без насадок) наибольшее значение диапазонов измерений. При нажатой правой кнопке, против которой нанесены наибольшие значения диапазонов измерений кратные 10, следует пользоваться для отсчета показаний шкалой 0-100. При нажатой левой кнопке, против которой нанесены наибольшие значения диапазонов измерений кратные 30, следует пользоваться шкалой 0-30. Показания прибора в делениях по соответствующей шкале умножают на коэффициент ослабления, зависящий от применяемых насадок и указанный на насадках М, Р, Т.

Например, на фотоэлементе установлены насадки К и Р, нажата левая кнопка, стрелка показывает 10 делений по шкале 0-30. Измеряемая освещенность равна 10 * 100 = 1000 ЛК.

Для получения правильных показаний люксметра оберегайте селеновый фотоэлемент от излишней освещенности, не соответствующей выбранным насадкам. Поэтому, если величина измеряемой освещенности неизвестна, начинайте измерения с установки на фотоэлемент насадок К, Т.

С целью ускорения поиска диапазона измерений, который соответствует показаниям прибора в пределах 20-100 делений по шкале 0-100 и 5-300 поступайте следующим образом: последовательно установите насадки К Т; К Р; К М и при каждой насадке сначала нажимайте правую кнопку, а затем левую.

Если при насадках К М и нажатой левой кнопке стрелка не доходит до 5 делений по шкале 0-30, измерения производите без насадок, т.е. открытым фотоэлементом.

При определении освещенности фотоэлемент установите горизонтально на рабочем месте, а отсчет по измерителю, также расположенному горизонтально, производите на некотором расстоянии от фотоэлемента, чтобы тень от проводящего измерения не попадала на фотоэлемент.

При окончании измерения:

отсоедините фотоэлемент от измерителя люксметра;

наденьте на фотоэлемент насадку Т;

уложите фотоэлемент в крышку футляра.
