Ноутбук и iMac проиграли войну настольным ПК. Дочитаешь и побежишь в магазин за системником.
Появление каждого нового типа портативных ПК рушит рынок настольных блоков. А зря.
Настольный системный блок живет с помощью апгрейдов годами: материнскую плату и процессор редко нужно менять чаще, чем раз в 4 года; остальное иногда живет по 10 лет.

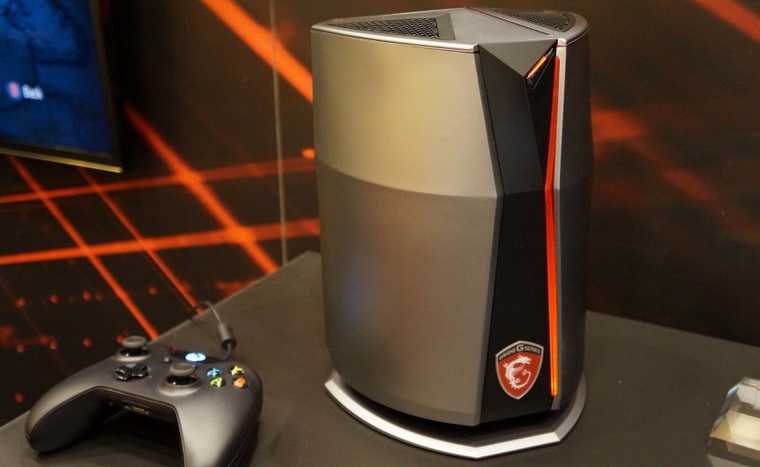

Не обязательно держать огромный Full Tower (корпус выше 50 сантиметров) под рабочим столом. Мощная инженерная система уместится и в корпус габаритов Mac Mini и может спрятаться в любом месте дома (даже за телевизором).
Бери настольный ПК, не будь как все.
Правила выбора и сборки. 1. Материнская плата, процессор и память
Всегда бери материнскую плату с большим числом периферийных портов. Будет здорово, если она сможет работать с новым поколением процессоров.
Для памяти и накопителей есть свои лайфхаки. Всегда проверяй:
- заработает ли память на текущей сборке;
- можно ли серьезно повысить производительность более быстрой памятью;
- всегда проще докупить, чем продать, поэтому покупай одну маленькую, быструю планку;
- начинай с жесткого диска для файлопомойки, SSD здорово увеличивает производительность, но его можно поставить в любую минуту;
- SSD бери маленький, но быстрый; только под систему и основные программы.
Правила выбора и сборки. 2. Блок, охлаждение и периферия
На блоке питания нельзя экономить. Он обязательно должен обеспечивать выходную мощность на 20-30% больше, чем потребляет компьютер при пиковой нагрузке.
Лучше сменить блок при покупке нового железа, чем поменять весь системник из-за постоянных скачков напряжения. И не бери блок в составе корпуса. Это всегда плохо заканчивается.
Проще всего сэкономить на охлаждении. Потерпи с разгоном и сэкономь на старте. Вместо модных турбин и водяного охлаждения используй 120-миллиметровые кулеры, установленные на одном уровне. Или не заморачивайся вообще.
Главное, чтобы температуры не прыгали: стабильно горячий системник (например, при постоянных 70 градусах) работает дольше, чем тот, в котором есть перепады с холодного на тепло (даже если это с 25 до кратковременных 50).
Из чего сегодня собрать компьютер?
В качестве наиболее привлекательных вариантов универсального системника стоит рассматривать следующие системы:
Бедному студенту
Что улучшить: установить более производительный процессор i3-7350K и материнскую плату на чипсете Z170/Z270 Express; установить процессор AMD Ryzen 3 и соответствующую материнскую плату; установить SSD 120 ГБ (SATA 6 Гбит/с) для системы.
Как сэкономить: отказаться от дискретной видеокарты в сборке с Intel, встроенное видеоядро вытянет все рабочие задачи и даст немного поиграть на минимальных настройках.
Я бы выбрал систему на базе Intel. Она лучше масштабируется, позволяет использовать мощные процессоры и приличное количество памяти. Сборка на AMD производительнее в видеорендеринге и многопоточных вычислениях. Но отсутствие большого числа таких приложений чуть не погубило компанию, так что это не повод выбирать себе устаревший и дешевый FX.
Установка в сборку на Intel процессора i3 не сильно увеличит производительность: выбранный Pentium поддерживает Hiper Threading и работает не хуже.
Но линейка Intel Core поддерживает ряд дополнительных инструкций, которые сильно увеличивают скорость работы с видео и некоторыми рабочими вычислениями. Учти при выборе.
Начинающему геймеру
Что улучшить: установить процессор с разблокированным множителем и материнскую плату на чипсете Z170/Z270 Express; заменить видеокарту на GTX 1070.
Как сэкономить: установить GTX 1030, 1050Ti или GTX 1060 3 ГБ; отказаться от второго магнитного накопителя.
Здесь та же история, что и с предыдущей сборкой. Предпочтительнее проверенный i5, чем новый Rizen. Но на вкус и цвет все фломастеры разные, поэтому можно выбрать и дешевый вариант AMD.
Rizen обладает отличным разгонным потенциалом. Небольшая доплата на материнскую плату и смена процессора на вариант с разблокированным множителем серьезно улучшит результаты. Но младшие из них не слишком хорошо работают с памятью, что часто нивелирует всю производительность.
С другой стороны, текущие i5 из семейств Skylake/Kaby Lake не дают тех преимуществ, которыми обладали дорогие и мощные i5 Haswell, едва уступавшие топовым i7.Отсутствие Hiper Threadign заставляет описать еще одну конфигурацию.
“…Поработать, поиграть и надолго”
Что улучшить: установить процессор, материнскую плату из следующего варианта; заменить видеокарту на GTX 1080; использовать накопитель PCI-Express.
Как сэкономить: использовать накопители меньшего объема; заменить видеокарту на GTX 1060 6 Гбайт.
Эти конфигурации опираются на серьезные, почти флагманские решения. Важный момент: системник на базе процессора AMD подразумевает разгон (о чем говорит чипсет материнской платы). Решение на Intel этого не предусматривает и, что куда хуже, придирчиво относится к качеству питания.
Эта сборка позволит запустить практически любую игру в 2К на максимальных настройках графики, и отлично проявит себя в 4К. К сожалению, линейка видеокарт Radeon для этого применения совершенно бесполезна.
Впрочем, для Full HD можно остановиться на 6-гигабайтной GTX 1060.Разница в производительности между двумя линейками Nvidia всего 15-20%. Вряд ли это того стоит.
Богу, кесарю и для 3D-моделирования
Что улучшить: использовать водяное охлаждение; использовать вторую видеокарту.
Как сэкономить: заменить видеокарту в соответствии с требованиями; использовать накопители меньшего объема.
Сборки-рекордсмены по производительности на данный момент. Переход на платформы для энтузиастов на базе серверных решений практически не даст прироста в реальном использовании. Так что до выхода Intel Core i9 и флагманских Rizen именно этот набор комплектующих станет потолком.
Производительности хватит для любой задачи. Стоит отметить, что при покупке платы нужно задуматься, будет ли в дальнейшем использоваться второй видеоускоритель и проверить, поддерживает ли выбранная “материнка” SLI. Про Crossfire и карты Radeon стоит забыть.
Почему не замена в дальнейшем? GTX 1080 Ti сегодня самая мощная видеокарта. За пару лет это не изменится. Приобретение хваленого Titan неоправданная роскошь, приносящая совсем немного мощности.
У меня достаточно денег на все, но я не могу определиться
Правильным выбором без оглядки на бюджет сегодня может стать материнская плата на флагманском чипсете (AMD X370/Intel Z270 Express) и среднеценовой процессор (AMD Ryzen 5 1600X/Intel Core i5-7400K) с 1 планкой памяти на 8-16 Гбайт. С SSD и GTX 1060 6 Гбайт хватит на все на несколько лет вперед. Не понравится - всегда можно будет улучшить.
Стоит ли менять свой системный блок сегодня? Если текущий основан на i5-2500(K), i7-2600(K), i5-3550(K), i7-3770(K) или аналогичных процессорах с 4/8 физическими/виртуальными потоками, модернизация может подождать. Все, что требуется - новая (дефицитная) видеокарта: GTX 1060 или старше. И память увеличить.
(5.00 из 5, оценили: 1 )
Для разборки системного блока компьютера, прежде всего, необходимо обесточить блок питания, отключить все внешние кабели и перенести корпус системного блока в освещенное и удобное для работы место.
Сборка системного блока пк осуществляется в обратном порядке по такой же схеме.
Правильное выключение блока битания. Нажимаем на кружочек
Отключаем все внешние кабели
Для разборки системного блока компьютера необходимо открыть корпус компьютера. Не всегда бывает сразу понятно, как снять крышку корпуса системного блока компьютера. За годы работы мы до сих пор иногда бываем озадачены. Производители используют бесконечное разнообразие способов прикрепления крышки корпуса к шасси. То, что один человек собрал, другой может разобрать. Иногда это требует упорства. К счастью, большинство корпусов открыть обычно очень просто.
Откручиваем винты крепления крышки
Снимаем крышку системного блока компьютера
Стандартный набор при сборке или разборке компьтера
Стандартный системный блок персонального компьютера состоит из корпуса, блока питания, материнской платы, процессора, кулера, одной или нескольких планок памяти, привода накопителя на оптических дисках CD или DVD, жесткого диска и видеокарты. Дополнительно в состав системного блока компьютера могут входить различные платы расширения, в т.ч. модем, звуковая карта, сетевая карта, ТВ-тюнер, FM-тюнер и прочее. Также, дополнительно в состав системного блока могут входить различные накопители данных, в т.ч. дисковод и прочее.
Фото системного блока компьютера в открытом состоянии
Порядок разборки системного блока компьютера может быть различным.
Примерный порядок (последовательность) разборки системного блока компьютера (ПК)
последовательность разборки системного блока компьютера:
- Отсоединить все кабели.
- Удалить все платы расширения ПК, в том числе видеокарту.
- Удалить все планки памяти.
- Удалить материнскую плату в сборе с кулером и процессором.
- Удалить накопители данных.
- Удалить блок питания.
Общий вид разобранного системного блока компьютера с установленным в нем блоком питания
Последовательность сборки системного блока компьютера производится в следующем порядке
Желательно соблюдать следующую последовательность сборки системного блока компьютера:
- Установка накопителей данных.
- Установка материнской платы в сборе с процессором, кулером и планкой памяти.
- Подключение кабелей выключателей и индикаторов передней панели.
- Подключение кабелей данных накопителей.
- Установка блока питания.
- Подключение разъема питания ПК материнской платы.
- Подключение разъема питания дисковых накопителей.
- Установка платы расширения, в том числе видеокарту.
- Проверка правильности сборки системного блока компьютера и всех компонентов в целом.
- Закрытие крышки системного блока компьютера.
- Подключение всех внешних кабелей.
- Включение системного блока компьютера и проверка его работоспособности.
Собираем компьютер своими руками — каждый из нас хотя бы раз сталкивался с ситуацией, когда доверившись продавцу-консультанту, выбирал уже готовый персональный компьютер. Но через несколько месяцев осознавал, что за те же деньги мог приобрести гораздо более производительный вариант. Для того, чтобы подобная история впредь ни с кем из наших читателей не приключилась, мы подготовили инструкцию о том, как собрать компьютер самому.
Данный процесс на деле оказывается гораздо проще, чем предполагают многие далекие от техники пользователи, но все же имеет ряд нюансов, на которых мы и хотим подробно остановиться в нашем материале. А начнем мы с краткого напоминания о том из чего состоит компьютер и как не ошибиться в выборе комплектующих.
Системный блок – как выбрать комплектующие?
Когда покупатель заходит в магазин компьютерной техники и видит всю широту выбора материнских плат, процессоров, видеокарт и прочих составных частей, ему кажется что для соединения всех этих устройств воедино нужно обладать как минимум докторской степенью в технических науках. Но не все так плохо, производители компьютерного железа позаботились о нас и много лет назад приняли единый стандарт – Advanced Technology Extended, который и унифицирует всю железную начинку компьютера. Поэтому мы сейчас свободно .
Выбор комплектующих – самая сложная задача при сборке ПК, гораздо более трудоемкая, чем само соединение их между собой, но данный материал посвящен как раз последней задаче, а сравнение характеристик видеокарт и процессоров вы сможете найти в наших других публикациях.
Основой всей нашей будущей системы является материнская плата, что следует из ее названия. Она практически не влияет на производительность, но отвечает за исправную работу всех составляющих нашего компьютера.
Весь процесс сборки ПК по сути состоит в подключении комплектующих с помощью разъемов и проводов к плате, а потому предварительно стоит оценить какой бы компьютер вы хотели иметь на выходе и исходя из этого выбрать материнскую плату с тем или иным количеством ячеек для оперативной памяти, подходящим для желаемого процессора сокетом и так далее.
Так же важной характеристикой материнской платы является форм-фактор – от него зависит каких габаритов вам понадобится корпус, потому сразу будьте внимательны и приобретая крупную плату формата E-ATX не надейтесь уместить ее в компактный корпус. Главное не волнуемся и собираем компьютер своими руками — все должно получится.
Установка процессора, оперативной памяти и системы охлаждения.
Чтобы собрать компьютер на дому, мы предлагаем начать с работы на “открытом стенде”, а не сразу устанавливать ваши комплектующие в корпус, не зная, работает ли система или нет. Процесс выглядит следующим образом: мы подключаем к материнской плате все наши детали, обновляем прошивку платы, устанавливаем операционную систему и тестируем полученную сборку на предмет ошибок и конфликтов. Если они не выявлены, то мы довольные устанавливаем все это в корпус.
Начнем процесс с установки сердца нашего будущего ПК – процессора. Надо помнить, что два лидера рынка производства процессоров – AMD и Intel, принципиально используют разные конструкции сокетов, у первых контактные ножки находятся на процессоре, а вторые предпочли разместить их в гнезде.
Для установки процессора AMD необходимо поднять рычаг из металла, вставить ножки в предусмотренные для них отверстия, а потом вернуть рычаг в исходное положение. Таким образом, мы замкнем контакты процессора с контактами сокета и надежно зафиксируем данное положение.
При установке Intel следует поднять рычаг и прижимную крышку, а после установки процессора проделать эти действия в обратном порядке. И тот и другой тип процессоров стоит устанавливать в строго определенном положении, которое отображено стрелочками на самом процессоре и гнезде материнской платы.
Что касается охлаждения процессора, то нужно помнить, что все они устанавливаются по-разному и единственным разумным действием будет четкое следование инструкциям. Например, AMD питает страсть к крепежу за счет пластиковых проушин, а Intel в принципе не используют подобное конструкторское решение. В целом, большинство процессорных кулеров довольно универсальны, а потому могут работать с чипсетами от обоих компаний, но будьте внимательны при выборе – существуют и модели, лояльные только одному бренду.
Не стоит забывать, что многие кулеры могут быть установлены в двух положениях, от чего зависит через какую стенку будет выходить нагретый воздух – заднюю или верхнюю. Потому перед установкой взвесьте потенции обоих вариантов и вашего корпуса и выберите наиболее продуктивный.
После того, как мы закрепили радиатор и установили на него вентилятор, остается лишь подключить коннектор питания к соответствующему разъему на плате, носящему название CPU_FAN. Более дорогие материнки могут предоставить два подобных разъема, предназначенных сразу для двух кулеров.
Итак, для завершения начальных работ нам остается лишь установить модули оперативной памяти в слоты DIMM. У каждой планки есть защитный ключ, лишающий вас возможности вставить ее не той стороной, также у вас не выйдет вставить память одного типа, например DDR3, в разъем на материнке, для нее не предусмотренный. Таким образом, установка оперативной памяти является наиболее простым процессом в алгоритме по сборке персонального компьютера.
Большинство процессоров имеют двухканальный набор оперативной памяти, а потому рекомендуется вставлять четное число планок. Нужно помнить, что достаточно крупный кулер процессора может перекрывать слоты ОЗУ на некоторых материнских платах, а потому стоит досконально изучить их совместимость, прежде чем приобретать.
Нанесение термопасты на процессор
Многие новички допускают распространенную ошибку и думают, что сборка заключается исключительно в сборке деталей а-ля конструктор. Не менее важным для производительности процессора, чем он сам и система охлаждения является термопаста, которая помогает их тандему демонстрировать максимальные показатели. Как правило, небольшой слой уже нанесен на подошву вентилятора,поэтому при первой сборке делать это не приходится.
Однако в случае ее отсутствия просто добавьте пару капель состава и размажьте их ровным слоем по площади теплораспределительной крышки CPU. Излишки напротив, снизят теплопроводность между процессором и кулером, что негативно скажется на работоспособности компьютера. Если уж вы решили собрать компьютер своими руками, то хотя бы не наносите ему вреда.
Установка материнской платы в корпус
Основной строчкой при выборе корпуса для вас должна стать та, что отвечает за поддерживаемые форм-факторы материнских плат. Далее следуют максимально возможные размеры устанавливаемых компонентов – поверьте, когда настанет время проводки проводов, вы скажите себе спасибо за выбор максимально комфортного корпуса, в котором можно установить все желаемое железо без лишних манипуляций.
Для установки материнской платы сперва нужно прикрутить крепежные гайки с внешней и внутренней резьбой. Как правило, все болты и гайки идут в комплекте с корпусом, они стандартизированы, потому вряд ли вам понадобится искать нечто уникальное для установки своей сборки. Закрепив заглушки и прикрутив гайки можно двигаться дальше.
Подключение органов управления корпуса к материнской плате
Панель стандартного корпуса, как правило, оснащена кнопками включения/выключения, а также USB-портами и разъема для подключения наушников. Как правило, данные интерфейсы расположены внизу материнской платы, а потому находим их и связываем с корпусом.
Набор проводов весьма стандартен:
- PWR_SW отвечает за кнопку включения/выключения;
- RESET_SW активирует клавишу перезагрузки;
- HDD_LED («плюс» и «минус») активирует работу индикатора активности накопителя;
- PWR_LED («плюс» и «минус») отвечает за работу индикатора состояния компьютера.
Установка блока питания
Пришло время установить блок питания и подключить кабеля к материнской плате. Все разъемы имеют ключи, которые воспрепятствуют неверному подключению, потому справится и неопытный пользователь. Каждый разъем говорит за себя, и если на нем написано SATA, то он наверняка предназначен для устройства с тем же интерфейсом.
В последнее время отсек для блока питания располагают в нижней части корпуса для лучшей вентиляции, так что озаботьтесь тем, чтобы длины проводов хватало для комплектующих, расположенных в удаленной от блока части видеокарты. После установки блока протягиваем два основных кабеля – 24пиновый к самой материнке и 8пиновый к процессору. Советуем при приобретении БП сразу приобрести пучок нейлоновых стяжек, чтобы ваш пучок не путался между деталями ПК.
Установка накопителей
Существует несколько форм-факторов накопителей: 2,5 дюймовые, 3,5 дюймовые и твердотельные накопители с разъемом М2. Последние устанавливаются на саму материнскую плату, а вот первые два предварительно нужно инсталлировать в корпус.
Установка накопителя в разъем с салазками занятие столь же простое, как и установка ОЗУ, а потому не будем подробно останавливаться на этом моменте. Остается лишь подвести к ним кабеля от материнской платы и БП, которые имеют разъем SATA.
Если вы хотите установить оптический привод, то алгоритм тот же – закрепляем в отсеке 5,25 дюйма, убираем переднюю заглушку и подводим питание.
Установка видеокарты
Раз уж мы задались целью правильно собрать ПК, то не обойтись без пункта, посвященного видеокарте. Она устанавливается в последнюю очередь и для нее заранее выведены кабели питания. Графический ускоритель нужно установить в самый первый PCI Express x16 порт, но современные видеокарточки занимают два, а то и три слота, потому перекроется доступ к нижестоящему порту.
После данных процедур остается только снять две заглушки, на которые будет выведен радиатор, а также намертво прикрутить видеокарточку к материнской плате и задней крышке корпуса. Количество кабелей питания будет зависеть от мощности видеокарты и в экстремальных случаях вам придется добрать кабелей к БП или использовать переходники.
Прокладка кабелей и завершение работ
Весь список комплектующих объединен в единую систему, а потому настало время навести последние штрихи. Если сборка стандартная, то нужно просто выбрать к чему подключить кулеры: материнке, реобасу или БП. После этого нужно просто аккуратно проложить оставшиеся кабеля и стянуть их нейлоновыми стяжками, а потом и закрыть крышку корпуса.
После этого мы подключаем к системному блоку монитор и прочую периферию, устанавливаем операционную систему и пользуемся новеньким собранным компьютером.
Как собрать компьютер самостоятельно. Инструкция
Надеемся, наш материал о том, как самому собрать компьютер поможет вам сэкономить и выбрать наиболее удачное сочетание элементов, не обращая внимания на хитрости продавцов компьютерной техники!
Статья001 - Как собрать системный блок из комплектующих самому (v.1.1)
В данной статье будет написано о том, как человеку, относительно слаборазбирающемуся в компьютерах, самому собрать из комплектующих системный блок (СБ).
Причина написания статьи такова - существует тип пользователей компьютера, которые в целом неплохо разбираются (или начинают разбираться) в компьютерах, но сами они никогда не собирали комп и имеют желание, но не имеют подробного руководства как именно это сделать (т.е. "теоретикам" и "новичкам").
Автор не претендует на единственность и "правильность" методики его сборки, поскольку вариантов сборки может быть множество, в зависимости от различных условий. Опытный сборщик может собрать комп несколько иным путем. Это можно сравнить в различными вариантами решения математической задачи, где результат в целом один и тот же.
Как правило, компьютер в стандартной комплектации состоит из:
Монитора;
Клавиатуры и мышки;
Из названия ясно, что будет объяснена методология действий по сборке "системного блока". Притом корпус форм-фактора АТХ.
Всякие microATX, flexATX, mini-ITX, BTX - не рассматриваются.
Системный блок в стандартной комплектации состоит из девяти комплектующих. Вот они:
5. кулер на процессор
6. жесткий диск (он же - хард)
7. двд-привод (или привод оптических дисков любого вида - далее, для простоты будем считать, что это двд-привод)
8. блок питания (он же - БП)
Итак, приступим. Сборка СБ состоит из трех частей. Рассмотрим каждую подробно. Описывать абсолютно все не буду - для этого есть книжки-инструкции к материнке и к корпусу. Останавливаться буду на важных мелочах.
I. Подготовка корпуса.
Первым делом берем корпус.
1. [Столбики (шпеньки)]
В комплектацию корпуса входит полиэтиленовый пакетик, где обычно положены следующие вещи:
1.1. Крепежные болтики двух видов (с частой резьбой и с редкой резьбой.
На фотке снизу четко видно, что слева лежат болтики с редкой резьбой, а справа - с частой резьбой.
1.2. Шестигранные болтики с винтовым отверстием сзади (так называемые "шпеньки" - я же, для простоты буду далее их называть "столбики").
Их нарезы также бывают двух видов - с частой и редкой резьбой. Это снизу четко видно.
1.3. Также заранее стоит проверить следующее - внутренние нарезы столбика подходят к болтику с редкой или частой резьбой?
Для закрепления матплаты хороши болтики с широкой (большой) шляпкой - их удобно закручивать и они обеспечивают лучший и надежный прижим. Поэтому на всех фотках именно такие болтики.
1.4. PC-спикер (он же "пищалка").
[фотку потом добавлю]
В топовых корпусах комплектация может быть побогаче - дополнительно прилагаются стяжки, фирменные корпусные крепления-держалки для хардов и приводов, переходники с 5,25" на 3,5"/2,5", наклейки с названием фирмы-производителя, дополнительные порты USB3.0 и e-SATA и многое другое...
Необходим этот пакетик - нужны будут столбики.
1.5. Берем материнскую плату и прикладываем к поддону корпуса в том месте, где ее крепят (т.е. материнку).
Запоминаем по отверстиям в матплате те места (дырки), где надо закрепить столбики, затем матплату убираем, чтобы не мешалась. Сразу же отмечаем маркером необходимые отверстия.
1.6. Затем крепко завинчиваем плоскогубцами или иным подходящим инструментом столбики в поддоне в отмеченных местах.
Иногда бывает, что столбики были уже предустановлены - в этом случае их следует при необходимости переместить в нужное отвестие и/или крепко закрутить до конца.
Лишних столбиков на поддоне быть не должно - они помешают установке матплаты и могут ее повредить. Обычно отверстий (а значит и столбиков) в плате форм-фатора АТХ бывает 9 штук.
2. [Заглушка]
2.1. В комплектацию матплаты входит заглушка для разъемов матплаты.
Выглядит она вот так.
2.2. Сзади корпуса для заглушки есть соответствующее место.
2.3. Берем заглушку и изнутри корпуса закрепляем ее, путем сильного надавливания, очень сильного:)
3. [Харды + двд-привод]
После этого идет закрепление харда или хардов в корпусе. В обычных корпусах хард фиксируется четырьмя болтиками (по два с каждой стороны), которые завинчиваются в предумотренные для этого отверстия:
Харды закрепляются болтиками с редкой резьбой.
В топовых (и не очень топовых) корпусах производитель вправе изменить способ крепления хардов, руководствуясь следующими целями:
Упрощение (редко - усложение - по уважительным причинам) метода фиксации для экономии времени и нервов;
Уменьшение вибрации и шума от хардов;
Использование самих рук, без участия разного рода инструментов - плоскогубц, отверток...
В моем случае - это специальные винты с резиновой шайбой посередине - завинчиваются руками.
А двд-привод фиксируем четырьмя болтиками с редкой резьбой. Как правило - в самом верхнем 5,25" слоте корпуса.
Блок питания в современных БП может располагаться как сверху, так и снизу. Хотя налицо тенденция к "нижнему" расположению БП. Фиксируется он также четырьмя болтиками с редкой резьбой.
Причем - если БП вверху - для него существует единственный вариант фиксации - решеткой вниз. В такой позиции он забирает снизу горячий воздух и пропуская через свои "внутренности" выводит за пределы корпуса.
Если БП внизу - он может фиксироваться как решеткой вниз, так и вверх. Обычно производитель корпуса выбирает только один из этих двух вариантов фиксирования БП - какой именно можно определить по соответствующим отверстиям для болтиков.
Но нередки и такие варианты, когда самому сборщику дается выбор - и он может закрепить по своему желанию, поскольку "дырок" в этом случае в два раза больше - "крепи как хочешь".
Ответ прост - потому что БП имеет кучу шлейфов, которые зачастую мешают "копанию" в системнике. Этим мы экономим время, хотя... это не столь важно.
На двух фотках снизу видно, что при двух разных положениях БП, отверстия также находятся в разных местах.
Вентилятор снизу:
Вентилятор сверху:
II. Подготовка материнской платы.
1. [Процессор]
Берем в руки матплату и ложим его на стол, прежде подложив под него слой мягкого материала - полотенце, тостый слой газеты или бумаги - для защиты ножек на обратной стороне платы.
Затем открываем гнездо сокета и аккуратно вынимаем темную заглушку, предназначенную для защиты "ножек". Прежде чем это сделать - внимательно несколько раз прочитать инструкцию по установке проца на материнку. Потом следует спокойно и не спеша, четко "уложить" проц на сокет и закрыть сокет. Проц укладывается единственно верным образом, поскольку сбоку есть "ключ" и по другому его никак положить не получится.
Но что я тут расписываюсь? В мануале материнки все предельно понятно "разжевано" как это делать, да еще и с фотками.
2. [Оперативная память]
Итак, процессор на месте. После идет установка планок оперативной памяти. Для этого в слоте для планок раскрываем фиксаторы сбоку, которых приходится по две штуки на планку. Затем берем планку и аккуратно надавливаем его в "гнездо". Как только планка опустится на место - фиксаторы сбоку опустятся вниз и "схватят" планку с двух сторон. Проделываем эту операцию для всех планок. Эта операция также описана более подробным образом в мануале.
Также мне подсказали, что нынче модно делать крепления димок с одной стороны - удобно это или нет - не знаю.
Кулер служит для охлаждения процессора во время работы. Кулер "пристыковывается" в поверхности проца не абы как, а посредством "термоинтерфейса" - термопасты, которая заполняя неровности "стыковки" двух металлических поверхностей обеспечивает лучшую теплопередачу.
Вообще-то процесс фиксации кулера на процессор с материнкой заслуживает отдельной статьи, поскольку это довольно сложная задача (и обширная/спорная тема) для новичка, ибо необходимо учесть при этом несколько важных факторов (применительно к топовому кулеру):
Кулер процессора, методика его крепления, крепления вентиляторов, бэкплейта и прочих;
Сама термопаста, ее густота/вязкость, теплопроводность (применительно к ровности подошвы кулера);
Количество наносимой термопасты;
Методика нанесения термопасты на обе поверхности;
Методика фиксирования кулера на матплату.
Хотя, кажется, что все просто - взял пальцем и намазал. Лично для меня не все так ординарно.
Кулер мы посади после планок памяти потому, что в некоторых случаях уже установленный кулер мешает последующей установке планок.
III. Итоговая сборка.
1. Приводим подготовленный в первой части корпус (с хардами, приводом и БП) в горизонтальное положение.
Подготовленную во второй части материнку (с кулером и оперативной памятью) аакуратно ложим в нужное место и фиксируем болтиками.
2. [Провода, кабели, шлейфы]
Перед подключением видеокарты следует подключить кабели питания, интерфейсные кабели, провода вентиляторов корпуса, кабели и провода USB, аудио, power, reset и led"ы. Все это снова подробно описано в мануале материнки.
2.1. Соединяем провод 24-пин питания материнки и затем 4-пиновый (или 8-пиновый) провод питания проца к материнке.
2.2. Соединяем тонкие проводки power, reset, power led и hdd led (согласно рисункам в мануалеу), а также колодки USB2.0 и USB3.0 (если есть) и аудио-провода разъемов на передней части корпуса;
2.3. Затем идет очередь интерфейсных кабелей SATA - от материнки к соответствующему разъему на хардах.
Не забываем о проводах вентиляторов корпуса (их тоже подключаем к соотв. разъемам на материнке согласно мануалу).
2.4. И последним идут кабели питания для SATA хардов - от БП к соотвествующему разъему на хардах.
3. [Видеокарта]
Последней подключаем видеокарту. Берем ее в руки, осторожно приблизив ее к разъему PCI-E на материнке надавливаем пока не войдет до конца. И слева закрепляем двумя болтиками, для надежной фиксации.
Не забываем подключить к видеокарте провода дополнительно питания от БП. Обычно они бывают или . "pin" - это число контактов на разъеме питания.
И, наконец, закончив, получаем следующую картинку:
Использованное железо:
Процессор Intel Core i5 2500K, 4600 MHz, 1,35 V
Кулер ThermalRight Archon, TR TY-150 x 1000 rpm, TR TY-140 х 1300 rpm
Термоинтерфейс Arctic Cooling MX-2
Матплата ASRock P67 Extreme6 P67 (bios P1.60)
Память DDR3, 2 x 4 Gb, 1333 @ 2133 MHz, HMT351U6CFR8C-H9, 10-11-10-30-2T, 1.59 V
Хард 500 Gb, WD5000AAKS (SATA2, 7200 rpm, 16 Mb)
1,5 Tb, WD15EARS x 3
2 Tb, WD20EARS x 2
640 Gb, WD6400AADS х 1
160 Gb, Seagate ST3160815AS (резерв. ОС/выкл.)
1,5 Tb, Seagate ST31500541AS
2 Tb, Seagate ST2000DL003
2 Tb, Samsung HD204UI
Корпус Lian Li PC-A70FB, и 4 штуки родных встроенных вентилятора.
Реобас Zalman ZM-MFC1 Plus
БП AeroCool Strike-X 1100 (1100 W, 80+ Gold)
Видео Inno 3D Geforce GTX570 (732/1464/3800, 1,000 V) - референсная CO заменена на Zalman VF3000F
Монитор 24" Acer P246H 1920*1080
ИзбранноеВсё больше людей каждый день задаются вопросом, как самостоятельно собрать компьютер из комплектующих с нуля. Сборка компьютера самостоятельно и своими руками - это довольно увлекательный и познавательный процесс. Самостоятельная сборка и настройка компьютера обходится в среднем на 30% дешевле покупки уже собранной, готовой к работе машины.
Некоторые под компьютером подразумевают системный блок, но спешу напомнить, что системный блок без монитора, клавиатуры и мыши бесполезен. Только с этими периферийными устройствами он становится полноценным функционирующим персональным компьютером.
Что нужно чтобы собрать компьютер?
Для начала сборки необходимо подобрать новый комплект деталей. Детали, которые были в употреблении покупать нежелательно, так как при отсутствии опыта настройки ПК могут возникнуть трудности.
Итак, что нужно чтобы собрать компьютер? По пунктам:
- корпус компьютера,
- блок питания,
- материнская плата,
- процессор,
- оперативная память,
- видеокарта,
- звуковая карта,
- DVD привод,
- жесткий диск,
- монитор,
- клавиатура,
- компьютерная мышь.
Какой выбрать корпус для компьютера?
Корпус компьютера выбирайте добротный. Необходимо обратить внимание на то, что в магазинах встречаются корпуса китайского производства, которые изготовлены из очень тонкой жести и при механических нагрузках легко деформируются.
В комплект корпуса компьютера входит блок питания и сетевой кабель. Иногда корпус и блок питания продаются отдельно.
Как выбрать материнскую плату?
Материнские платы бывают с интегрированными картами для обработки видеоинформации и звука. Эти материнские платы проще в сборке и имеют усредненные технические параметры.
Если необходимо оборудовать компьютер более мощными средствами воспроизведения звука и видеоинформации, тогда нужно использовать материнскую плату, которая оснащена слотами для видеокарты и карты звука.
Выбирая материнскую плату, необходимо определить область основного использования компьютера.
Как выбрать видеокарту?
Для просмотра новостей и видеоинформации в интернете использовать дорогую видеокарту нет смысла. Но если Вы любитель компьютерных игр с крутыми видеоэффектами или планируете работать в мощных программах видео редакторов, тогда без хорошей видеокарты Вам не обойтись.
При выборе всегда отталкивайтесь от цели, с которой Вы приобретаете видеокарту. От этого будет зависеть мощность и цена видеокарты.
Расскажите, для чего Вам видеокарта, продавцу в магазине. Он сможет помочь Вам подобрать нужную модель.
Как выбрать звуковую карту?
Вопрос, как правильно выбрать звуковую карту, достаточно обширен, поэтому я ограничусь базовыми тезисами.
Интегрированные в материнскую плату звуковые карты в основном имеют два канала. Если вы планируете слушать музыку через усилитель или ресивер, тогда покупайте многоканальную звуковую карту. Бывают такие, которые поддерживают звуковые системы 5.1 и 7.1, когда в системе несколько динамиков и сабвуфер.
Звуковые карты бывют внутренние, которые вставляются в разъем на материнской плате, и внешние, которые могут подключаться к компьютеру через USB или Firewire разъем. Хотя последние - это уже больше профессиональный уровень звуковых карт, которые используют звукорежиссеры, диджеи и электронные музыканты.
В первую очередь, чтобы ответить на вопрос, как выбрать звуковую карту, задайте себе вопрос, для чего вам аудиокарта нужна в принципе, а потом ищите соответствующую вашим критериям модель.
Как выбрать оперативную память?
Чтобы купить подходящую оперативную память, необходимо для начала определиться с её объемом. Для обычного современного компьютера достаточно 4 Гб. Для игрового компьютера необходимо не менее 8 Гб.
Так же важно знать вид разъемов оперативной памяти на Вашей материнской плате. В последнее время Вы можете встретить, в основном, уже только DDR3, а вообще встретить можно следующие виды разъемов:
Вид разъема оперативной памяти обычно указан в описании материнской платы. В любом случае, уточняйте в магазине, смогут ли они поменять ту память, которую Вы покупаете, на память другого типа такого же объема, если Вы ошибетесь с выбором вида памяти.
Платы оперативной памяти чувствительны к статическим зарядам, поэтому не рекомендуется их распаковывать и держать в открытом виде до момента установки. Перед установкой рекомендуется дотронуться до металического корпуса, чтобы снять возможный накопившийся статический заряд на Вас.
Жесткий диск
Информация, которая находиться на жестком диске тоже требует определенного пространства. В зависимости от Ваших целей Вам может понадобится дополнительный объем памяти.
Для работы жесткий диск объемом 500 Гб – оптимальный вариант. Если Вы собираетесь играть в игры или закачивать на жесткий диск фильмы в формате Blu-ray, и их будет много, то можете смело брать жесткий диск от 1 терабайта. Я предпочитаю брать жесткие диски Seagate Barracuda.
DVD приводы
DVD приводы отличаются компанией производителя и ценой, в остальном они стандартные. В основном они нужны для установки программ и драйверов для оборудования на начальном этапе настройки компьютера. Дальше, если подключите высокоскоростной Интернет, скорее всего, Вы будете использовать DVD привод редко.
Как выбрать процессор?
Мощность процессора раньше зависела только от тактовой частоты. Чем выше частота, тем мощнее процессор. Но теперь прибавился такой фактор, как количество ядер процессора. Чем мощнее процессор, тем выше скорость работы компьютера. Материнская плата должна поддерживать платформу или сокет того процессора, который вы выбрали. Поэтому лучше выбирать их вместе и заранее.
Ответ на вопрос, как выбрать процессор, зависит, опять же, от того, для чего Вы собираетесь использовать компьютер.
Монитор, клавиатура, мышь
У меня довольно давно и успешно работает широкоформатный монитор Phillips, беспроводная мышь Logitech MX Performance Mouse и самая обычная USB клавиатура.
Но выбор этих периферийных устройств я оставляю на Ваш персональный вкус. Количество мнений и вариантов тут огромно. Я рекомендую брать простые, но надежные.
Сборка компьютера своими руками: Как самостоятельно собрать компьютер?
Важный совет:
На время самостоятельной сборки компьютера не рекомендуется одеваться в синтетическую одежду, которая конденсирует электростатический заряд. Электростатическое напряжение губительно для микросхем. Поэтому следует использовать одежду из хлопчатобумажной ткани.
Итак, как собрать компьютер самому? Сборка ПК начинается с установки процессора и радиатора с вентилятором на материнскую плату. Устанавливается процессор в панельку и фиксируется с помощью рычага. На поверхность процессора равномерно наносится термопаста и закрепляется радиатор, как показано на рисунке в инструкции. Разъем кабеля от вентилятора, необходимо подключить к гнезду питания, которое находится рядом с панелью процессора.
Можно сразу установить карту оперативной памяти на материнскую плату. Необходимо быть предельно аккуратным и не делать больших механических усилий, чтобы не повредить соседние элементы платы. Я уже писал подробную с картинками. Подробное описание по установке процессора поставляется в комплекте материнской платы.
Следующий этап сборки это установка в корпус ПК жесткого диска и привода DVD. Затем устанавливается и закрепляется материнская плата. Провода с разъемами, которые идут от блока питания необходимо подключить к соответствующим гнездам материнской платы, DVD привода и жесткого диска. Потом подключить все провода, которые идут от передней панели корпуса компьютера к соответствующим разъемам материнской платы, руководствуясь инструкцией подключения.
Теперь можно переходить к установке операционной системы. После полной настройки программного обеспечения компьютера, можно закрыть кожух корпуса.
В общем и целом сборка компьютера своими руками проходит именно в таком порядке. Нюансы того, как самостоятельно собрать компьютер, не описаны намеренно, поскольку в каждом конкретном случае они разные. Оставляйте вопросы по сборке компьютера в комментариях.
