Радио схемы - электромузыкальный инструмент с сенсорной "клавиатурой". Сенсорный музыкальный инструмент Самодельный многоголосый электронный музыкальный инструмент

Сегодня мы будем делать схему так называемую «Музыкальный инструмент». Делать мы будем её на таймере NE555 , так как с микроконтроллерами не каждый знаком, да и не у всех есть возможность их приобрести, а стоимость данной микросхемки (КР1006ВИ1 ) всего 10 центов.

Для изготовления электронного музкального инструмента нам потребуется:

1. Микросхема NE555 – 1шт.

2. Резисторы: 6.8 кОм – 2 шт 4.7 кОм - 2 шт, 3.3 кОм – 2 шт, 2.2 кОм – 2 шт, 5.6 кОм – 1 шт. Использовать будем СМД, конечно можно и в ДИП корпусе, но печатнрую плату делал под СМД.

3. Керамические конденсаторы: 10 (103) нанофарад – 1 штука, 100 (104) нанофарад – 1 штука тоже.

4. Электролитический конденсатор на 22 пикофарад от 16 В.

5. Динамик 8 Ом.

6. Кнопки обычные 8 шт.

Теперь приступим к изготовлению устройства - скачайте печатную плату . Прежде всего паяем панель и керамические конденсаторы, если нету панелек - паяем микросхему напрямую.


Источник: журнал « Техника молодёжи» , №3 за 1960 год. Автор: Б.Орлов (инженер). Статью дополнил небольшой заметкой об эмиритоне из того же журнала, но из №1 за 1946.

«Электромузыкальные инструменты благодаря широкому диапазону высоты, силы и богатству тембров расширяют творческие возможности не только композитора, но и музыканта-исполнителя. А такие качества, как выразительный, красивый звук, в соединении с певучестью, богатством тембров и доступностью техники исполнения обеспечивают их массовое распространение и превращают их в серьёзный фактор проникновения высокой музыкальной культуры в быт». (Из высказываний народного артиста СССР академика Б. В. Асафьева)

Немного истории

Удивляют ли нас богатые и разнообразные выразительные возможности современного оркестра? Нет, они кажутся сейчас такими естественными. Ведь музыкальные инструменты и техника игры совершенствовались веками. Мы редко задумываемся над тем, что композитор XVII столетия не располагал и половиной тех средств, какие имеются у композитора наших дней. А между тем ещё сравнительно недавно музыка исполнялась лишь с крайними оттенками силы звука: либо тихо, либо громко. Композиторы не знали ещё, какие возможности таит в себе постепенное усиление или ослабление звучности. И когда в середине XVIII столетия итальянский композитор и дирижёр Иомелли впервые прибегнул к этим эффектам, впечатление было ошеломляющим: при нарастании силы звука слушатели, затаив дыхание, дружно поднялись со своих мест...

Духовые инструменты оставались очень несовершенными. А такие инструменты, как тромбон, туба, челеста, саксофон, вообще ещё не были изобретены. С их появлением примерно а середине прошлого века сложился состав симфонического оркестра, сохранившийся в основном до наших дней.

С той поры работа по конструированию новых инструментов замерла. Дальнейшее обогащение звуковой палитры оркестра происходило уже только с помощью усовершенствования инструментов и роста исполнительского мастерства.

Однако в конструкциях классических музыкальных инструментов имеется немало недостатков: во многих отношениях они и теперь далеки от совершенства. В арсенале оркестровых красок современный композитор порой не находит всего необходимого для воплощения своих творческих замыслов. Каждая группа инструментов – медных, деревянных, струнных, ударных – в какой-то мере скована и ограничена в своих возможностях, как была бы ограничена живопись, если бы краскам художника были свойственны лишь мазки определённой формы.

Певучие и выразительные смычковые инструменты слабозвучны, а громкие медные – малоподвижны. Весь диапазон звуков по высоте разбит не ряд довольно узких участков, приданных отдельным инструментам оркестра.

Звуковая палитра оркестра прерывиста, её состояние напоминает периодическую систему элементов Менделеева в то время, когда пробелы в её рядах были ещё далеко не заполнены.

А тембр – окраска звука? Это свойство, по которому мы легко узнаем инструменты, даже если они нам не видны, остаётся неизменным не у каждого из них. При игре в разных регистрах меняются тембры трубы, тромбона, фагота, как если бы оттенки красок художника менялись по мере ведения кистью по холсту. А можно ли представить себе картину с яркими красками только в средней части холста, вверху – белёсыми, а внизу – приглушёнными или грязноватыми? Сколько же энергии должен затратить композитор, чтобы овладеть беспорядочными и коварными красками оркестра!

Не меньше преград на пути к мастерству и у исполнителя. Только многие годы упорной и настойчивой тренировки, начинаемой обычно ещё в детские годы, дают ему полную и всепобеждающую власть над инструментом. Этого требует сам принцип получения звука: механическое колебание струн или столба воздуха в трубе. Вполне понятно, что в век автоматики и электроники развитие музыкальных инструментов не могло уже идти по старому механическому пути.

Первые шаги электромузыки

Великие технические открытия: телеграф, телефон, радио – дали создателям новых музыкальных инструментов – этого материального тела музыки – совершенно новые средства. Мы называем их теперь радиоэлектронными. Возникла – область увлекательнейшего творческого сотрудничества радиотехников, акустиков и музыкантов. Работа а этой области оказалась плодотворной: одна за другой стали появляться разнообразные конструкции инструментов.

На первых порах они были очень сложны, несовершенны и удручающе громоздки. Так, один из первых электрических органов – – весил 200 т. Он, конечно, остался лишь лабораторным опытом. Не был доведён до практической реализации и инструмент его соотечественника Ли де Фореста, изобретателя трёхэлектродной лампы.

Первым электромузыкальным инструментом, получившим широкую известность во всем мире, был . Вспоминая о первых шагах нового инструмента, он рассказывает:

– Мне, физику и радиотехнику, получившему также музыкальное образование в Ленинградской консерватории, казалось, что применение в музыке радиолампы, которая в двадцатые годы была такой же новостью, как сейчас атомный реактор, открывает заманчивые перспективы. Создавая свой инструмент, я хотел сделать так, чтобы звук повиновался исполнителю непосредственно, без промежуточной механической среды – так, как оркестр повинуется дирижёру. В этом инструменте звук извлекается необычно, свободным движением руки в пространстве около небольшой металлической палочки – антенны. Впервые я продемонстрировал его в 1921 году на VIII электротехническом съезде. Тогда я исполнил на терменвоксе (так предложил называть новый инструмент один из музыкальных критиков) несколько произведений , Сен-Санаса и народной музыки.

В терменвоксе используется работе двух высокочастотных генераторов. При движении руки около антенного стержня меняется ёмкость колебательного контура, а следовательно, и частота одного из генераторов. Звуковая частота, необходимая для исполнения музыки, получается как разность высоких частот, возбуждаемых генераторами.

Вслед за терменвоксом появился целый ряд электроинструментов. Это ильстон композитора И.Г.Ильсарова, близкий по устройству и способу извлечения звука к терменвоксу, грифовый инструмент сонар инженера Н.С.Ананьева, виолена В.А.Гурова, клавишные инструменты: экводин конструкции А.А.Володина, компанола И Д. Симонова и другие.


В послевоенные годы были созданы новые конструкции электромузыкальных инструментов, которые уже можно считать серьёзными соперниками инструментов обычного типа. Среди них эмиритон А.А.Иванова и А.В.Римского-Корсакова, «В-9» А.А.Володина, оригинальный многоголосный инструмент рижского радиолюбителя Л.Вингриса. Но особенно интересны миниатюрные электронные рояли композитора Ильсарова. Они содержат всего шесть электронных ламп (без усилителя), но могут работать и на двух лампах.

Как они устроены?

Что же представляют собой электромузыкальные инструменты ?

Несмотря на большие различия в конструкциях, схемы таких инструментов создаются по общему принципу. Сердцем инструмента является генератор тона, похожий на генератор радиопередатчика. В большинстве случаев он работает на электронных лампах и возбуждает электрические колебания очень сложной формы.

Почему необходимо генерировать именно такие электрические колебания? Дело в том, что состав музыкальных звуков далеко не прост. Они складываются из колебаний воздуха с различными частотами и интенсивностями. В суммарном колебании несколько составляющих. Одна из них имеет самую низкую частоту. Она называется основным тоном, остальные – обертонами. Для периодических колебаний, какими являются музыкальные звуки, частоты обертонов кратны частоте основного тона, то есть превосходят её в целое число раз. Это так называемые гармоники. В звуковом спектре инструмента от них во многом зависит тембр. Например, в создании тембра кларнета участвует 11 гармоник. Звук, очень бедный ими, кажется неярким и маловыразительным, а когда гармоник нет совсем, он производит на слух простейшее впечатление и потому называется простым, или чистым, тоном.


Сложные электрические колебания, возбуждаемые генератором тона, содержат большое число гармоник. Поэтому на электромузыкальном инструменте легко получаются самые разнообразные тембры, которые могут приближаться к тембрам обычных инструментов, а могут быть и совершенно новыми. Клавиши инструмента снабжают контактами, которые включают в цепях генератора электрические сопротивления различной величины. Это позволяет получать звуки во всех регистрах музыкальной шкалы, от самых низких до самых высоких.

В следующем блоке электромузыкального инструмента регулируется характер возникновения звука и его затухания. Эти процессы сильно влияют на тембр и могут совершенно преобразить его. Дальше электрический ток направляется в так называемые ферментные цепи, где происходит усиление некоторых гармоник. В обычных инструментах такое усиление даёт корпус, который служит акустическим резонатором и подчёркивает звучание отдельных частот в спектре звука. Затем электрический ток поступает в усилитель, снабжённый педальным регулятором громкости. Это позволяет изменять силу звука в максимально широких пределах, при желании постепенно наращивая или ослабляя её. Источником звука является динамический репродуктор.

Синтетический звук

Кроме конструирования новых исполнительских инструментов, есть ещё одна интересная область электромузыки – создание электронных аппаратов, предназначенных для работы композиторов. Принцип, на котором они основаны, очень прост. Любое музыкальное звучание может быть представлено как некоторый набор чистых тонов. Наоборот, имея достаточно большое их число, можно получить звуки каких угодно высот, громкости, тембра. Работая с подобным аппаратом, композитор становится как бы селекционером звуков. Соединяя их в разнообразных сочетаниях, он создаёт невиданные до сих пор звуковые плоды – гибриды, получение которых технически не достижимо для обычного оркестра. Поскольку такой аппарат использует идею соединения, синтеза простых звуков для получения сложных, то он называется синтезатором.

Исследования в этой области у нас начались ещё в 30-е годы. Здесь много поработали изобретатели . Они использовали возможности кино: ведь на киноленте звук записывается в виде хорошо заметной на глаз волнистой линии. При объединении записей различных чистых тонов в один звуковой график, нарисованный от руки, им удалось получить звуки, обладающие своеобразными и интересными тембрами. Однако этот способ не получил большого распространения, так как рисование звука – очень кропотливое и сложное дело.

Работу в этой области продолжил кандидат технических наук Е.А.Мурзин, совсем недавно закончивший многолетний труд по созданию электронного синтезатора музыки. Конструктор назвал его – в честь замечательного русского композитора Александра Николаевича Скрябина, в музее которого аппарат сейчас установлен.

АНС предоставляет в распоряжение композитора 576 чистых тонов, перекрывающих 8 октав музыкальной шкалы. Устройство управления позволяет соединять эти тона в любых сочетаниях. Их генерирование производится оптико-механическим способом. Аппарат состоит из четырёх одинаковых блоков, один из которых выделен на цветной вкладке.

Работая с этой удивительной машиной, композитор записывает музыку не нотами, а специальными отметками частот. Отметки он наносит на непрозрачном стекле – «партитуре». При этом композитору не нужно ждать, когда оркестр разучит и исполнит его произведение. Написанную музыку он может слушать уже в процессе её сочинения, внося тут же необходимые исправления.

Очень разнообразен синтез тембров, быстро выполняемый набором рукояток устройства управления. Это позволяет создавать на АНСе принципиально новые звуки, которых нельзя получить на обычных инструментах.

На АНСе можно получать сложные звуки, которые отличаются друг от друга по высоте не только на 1/12 часть октавы, как на рояле, а на любое расстояние вплоть до 1/72 её части, когда они становятся для слухе почти неотличимыми.

Чтобы получить отдельные оттенки, шумы и призвуки, композитор может работать с «партитурой», как художник, ретушируя и закрашивая просветы. Он всегда видит перед собой зрительный образ – световой код, который соответствует написанной музыкальной фразе. Это помогает его работе. Он также может регулировать громкость каждого из 16 регистров инструмента (по числу фотоэлементов), общую громкость и темп исполнения. Композитор делает это на втором этапе своей работы, как бы превращаясь в дирижёра. Здесь он использует ещё две специальные рукоятки. Окончательно отрегулировав ими оттенки звука, он записывает музыку на магнитную плёнку.

На вкладке изображена схема музыкального синтезатора АНС, конструкции Е.А.Мурзина. Главное здесь – оптико-механический генератор чистых звуковых тонов. Он состоит из четырёх одинаковых блоков. В каждом блоке следующие детали: 1 – источник света; 2 – конденсор для собирания света в плоский луч; 3 – вращающийся диск, покрытый рядами тёмных полосок, плавно переходящих в прозрачные промежутки; 4 – редуктор, связывающий диск с электродвигателем; 5 – маховик.

Под влиянием вращения диска луч света становится прерывистым, «модулированным». Состояния «свет»-«темнота» плавно чередуются между собой. Скорость этих чередований равномерно возрастает от центра и краю диска.

Зеркало 6 направляет модулированный поток света через объектив 7 на плоское стекло – «партитуру» 8, покрытое сверху несохнущей чёрной краской. Если краску в каких-либо местах снять, то модулированный свет попадёт в цилиндрические линзы 9 и призмы 10, а затем – в фотоэлементы 11 (их всего 16). Усиление возникшего при этом переменного тока даёт в динамике звук.

Все четыре блока генератора дают на стекле одну сплошную полосу модулированного света. Передаточные отношения редукторов подобраны так, чтобы получить вдоль этой полосы чередование света и тени с тем же законом изменения частоты, как и в шкале звуков клавиатуры рояля. Для удобства работы композитора изображение клавиатуры нанесено вдоль световой полосы. В этом же направлении перемещается кодер – приспособление для снятия краски с поверхности стекла – «партитуры». Его резцами можно делать на стекле просветы нужной ширины и длины, отчего зависит громкость и длительность звука. Всего кодер имеет 16 резцов. Они позволяют соединить в одном звучании основной тон вместе с любыми из 15 его гармоник, придавая ему по желанию необходимый тембр. Вращая небольшой маховик, композитор может двигать стекло – «партитуру» и тотчас прослушивать написанные музыкальные фразы.

Синтезатор АНС уже получил признание и высокую оценку многих композиторов и специалистов-акустиков. «Широкое развитие механической записи в современной жизни, – писал композитор И.Г.Болдырев, – даёт все основания считать, что возможно использование аппарата АНС в художественной практике в области кино, радио, телевидения и грамзаписи – во всех тех случаях, когда задуманные композитором эффекты легче и точнее могут быть воспроизведены на этом аппарате, чем на обычных инструментах».

Работа с новым инструментом уже показала его богатейшие возможности. Чтобы полностью овладеть им, композитору необходимо немало поработать, осваивая непривычную систему звукообразования. Но он будет сторицей вознаграждён – ведь синтезатор АНС предоставляет ему выразительные возможности, во много раз превосходящие возможности обычного оркестра.

Попробуем заглянуть в завтрашний день электромузыки. Там ждёт нас немало музыкальных чудес. Одно из них – небольшие инструменты, изготовленные на полупроводниках. Лёгкие и удобные, они по качеству звучания не уступят обычным. Простая клавиатура сделает их доступными для любителя-непрофессионала. Такие инструменты могут стоить очень недорого. И это будут уже не экспериментальные образцы. Каждый, кто захочет приобрести подобный инструмент, сможет свободно купить его а магазине.

Техника сегодняшнего дня позволяет осуществить такие замыслы, о которых музыканты прошлого могли только мечтать. Это и светомузыка, и музыка с плавным изменением тембров, и пространственные эффекты звучания. А инструменты типа терменвокса позволят создать «танцующую музыку». Ведь артист балета может не одним только движением руки, но и всем танцем «сочинять» музыку, сопровождающую этот танец. И ещё много музыкальных чудес позволит осуществить радиоэлектроника. Их сейчас даже трудно предвидеть.

Эмиритон

Эмиритон - это одноголосый электрический музыкальный инструмент диапазоном в 6 1/2 октав. Инструмент этот не автоматический; на нем, так же как на рояле или скрипке, надо учиться играть. На эмиритоне можно достигать самых разнообразных звучаний: подражать скрипке, виолончели, кларнету, гобою, саксофону и многим духовым инструментам. Более того, даже такие специфические по тембру звуки, как барабанный бой, рёв самолёта, пение птиц и гласные человеческого голоса, воспроизводятся эмиритоном.

На нём можно исполнить любые сложные музыкальные произведения.

Сконструирован эмиритон А. А. Ивановым и А. В. Римским-Корсаковым.

Внешне инструмент напоминает фисгармонию без клавиш. Вместо них устроен электрический гриф. Это длинный реостат, над которым натянута эластичная контактная лента.

В корпусе эмиритона помещается ламповый генератор, регулятор тембра, фильтр и усилитель. Ламповый генератор работает по схеме, дающей разнообразные гармонические колебания. Нажимая на гриф в нужном месте, исполнитель включает в цепь генератора некоторую часть реостата и тем самым задаёт определённое напряжение на сетку лампы. Каждому напряжению соответствует своя частота колебаний.


Изменение окраски звука – тембра – достигают специальным устройством, которое изменяет форму колебаний. Пройдя через него, колебания поступают в электрофильтр. Фильтр помогает подчёркивать нужную частоту музыкального диапазона, то есть получать так называемые форманты звука.

Исполнитель управляет этим инструментом, пользуясь соответствующими рукоятками и небольшой клавиатурой, расположенными около грифа. Громкость звука регулируется ножной педалью. Из электрического фильтра колебания через усилитель поступают в репродуктор, расположенный внизу корпуса инструмента.

Богатый различными тембрами, эмиритон может давать звук какой угодно громкости. Это является большим его преимуществом по сравнению с обычными музыкальными инструментами, громкость звучания которых весьма ограничена.

Схемы простейших электронных устройств для начинающих радиолюбителей. Простые электронные игрушки и устройства которые могут быть полезны для дома. Схемы построены на основе транзисторов и не содержат деффицитных компонентов. Имитаторы голосов птиц, музыкальные инструменты, светомузыка на светодиодах и другие.

Генератор трелей соловья

Генератор трелей соловья, выполненный на асимметричном мультивибраторе, собран по схеме, приведенной на рис. 1. Низкочастотный колебательный контур, образованный телефонным капсюлем и конденсатором СЗ, периодически возбуждается импульсами, вырабатываемыми мультивибратором. В итоге формируются звуковые сигналы, напоминающие соловьиные трели. В отличие от предыдущей схемы звучание этого имитатора не управляемое и, следовательно, более однообраз ное. Тембр звучания можно подбирать, меняя емкость конденса тора СЗ.

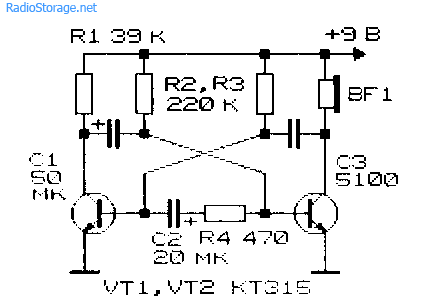

Рис. 1. Генератор-иммитатор трелей соловья, схема устройства.

Электронный подражатель пения канарейки

Рис. 2. Схема электронного подражателя пения канарейки.

Электронный подражатель пения канарейки описан в книге Б.С. Иванова (рис. 2). В его основе также асимметричный мультивибратор. Основное отличие от предыдущей схемы — это RC-цепочка, включенная между базами транзисторов мультивибратора. Однако это несложное нововведение позволяет радикально изменить характер генерируемых звуков.

Имитатор кряканья утки

Имитатор кряканья утки (рис. 3), предложенный Е. Бри-гиневичем, как и другие схемы имитаторов, реализован на асимметричном мультивибраторе [Р 6/88-36]. В одно плечо мультивибратора включен телефонный капсюль BF1, а в другое — последовательно соединенные светодиоды HL1 и HL2.

Обе нагрузки работают поочередно: то издается звук, то вспыхивают светодиоды — глаза «утки». Тональность звука подбирается резистором R1. Выключатель устройства желательно выполнить на основе магнитоуправляемого контакта, можно самодельного.

Тогда игрушка будет включаться при поднесении к ней замаскированного магнита.

Рис. 3. Схема имитатора кряканья утки.

Генератор «шума дождя»

Рис. 4. Принципиальная схема генератора "шума дождя" на транзисторах.

Генератор «шума дождя», описанный в монографии В.В. Мацкевича (рис. 4), вырабатывает звуковые импульсы, поочередно воспроизводимые в каждом из телефонных капсюлей. Эти щелчки отдаленно напоминают падение капель дождя на подоконник.

Для того чтобы придать случайность характеру падения капель, схему (рис. 4) можно усовершенствовать, введя, например, последовательно с одним из резисторов канал полевого транзистора. Затвор полевого транзистора будет представлять собой антенну, а сам транзистор будет являться управляемым переменным резистором, сопротивление которого будет зависеть от напряженности электрического поля вблизи антенны.

Электронный барабан-приставка

Электронный барабан — схема, генерирующая звуковой сигнал соответствующего звучания при прикосновении к сенсорному контакту (рис. 5) [МК 4/82-7]. Рабочая частота генерации находится в пределах 50...400 Гц и определяется параметрами RC-элементов устройства. Подобные генераторы могут быть использованы для создания простейшего электромузыкального инструмента с сенсорным управлением.

Рис. 5. Принципиальная схема электронного барабана.

Электронная скрипка с сенсорным управлением

Рис. 6. Схема электронной скрипки на транзисторах.

Электронная «скрипка» сенсорного типа представлена схемой, приведенной в книге Б.С. Иванова (рис. 6). Если к сенсорным контактам «скрипки» приложить палец, включается генератор импульсов, выполненный на транзисторах VT1 и VT2. В телефонном капсюле раздастся звук, высота которого определяется величиной электрического сопротивления участка пальца, приложенного к сенсорным пластинкам.

Если сильнее прижать палец, его сопротивление понизится, соответственно возрастет высота звукового тона. Сопротивление пальца зависит также от его влажности. Изменяя степень прижатия пальца к контактам, можно исполнять незамысловатую мелодию. Начальную частоту генератора устанавливают потенциометром R2.

Электромузыкальный инструмент

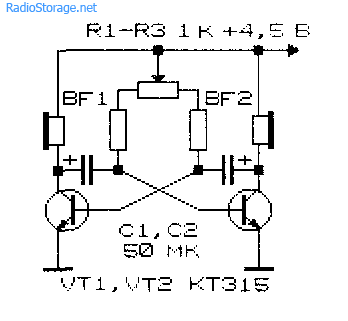

Рис. 7. Схема простого самодельного электромузыкального инструмента.

Электромузыкальный инструмент на основе мультивибратора [В.В. Мацкевич] вырабатывает электрические импульсы прямоугольной формы, частота которых зависит от величины сопротивления Ra — Rn (рис. 7). При помощи подобного генератора можно синтезировать звуковую гамму в пределах одной-двух октав.

Звучание сигналов прямоугольной формы очень напоминает органную музыку. На основе этого устройства может быть создана музыкальная шкатулка или шарманка. Для этого на диск, вращаемый ручкой или электродвигателем, наносят по окружности контакты различной длины.

К этим контактам напаивают предварительно подобранные резисторы Ra — Rn, которые определяют частоту импульсов. Длина контактной полоски задает длительность звучания той или иной ноты при скольжении общего подвижного контакта.

Простая цветомузыка на светодиодах

Устройство цветомузыкального сопровождения с разноцветными светодиодами, так называемая «мигалка», украсит музыкальное звучание дополнительным эффектом (рис. 8).

Входной сигнал звуковой частоты простейшими частотными фильтрами разделяется на три канала, условно называемые низкочастотным (светодиод красного свечения); среднечастотным (светодиод зеленого. свечения) и высокочастотным (желтый светодиод).

Высокочастотная составляющая выделяется цепочкой С1 и R2. «Среднечастотная» компонента сигнала выделяется LC-фильтром последовательного типа (L1, С2). В качестве катушки индуктивности фильтра можно использовать старую универсальную головку от магнитофона, либо обмотку малогабаритного трансформатора или дросселя.

В любом случае при настройке устройства потребуется индивидуальный подбор емкости конденсаторов С1 — СЗ. Низкочастотная составляющая звукового сигнала беспрепятственно проходит через цепь R4, СЗ на базу транзистора VT3, управляющего свечением «красного» светодиода. Токи «высокой» частоты закорачиваются конденсатором СЗ, т.к. он имеет для них крайне малое сопротивление.

Рис. 8. Простая цветомузыкальная установка на транзисторах и светодиодах.

Электронная игрушка "угадай цвет" на светодиодах

Электронный автомат предназначен для отгадывания цвета включившегося светодиода (рис. 9) [Б.С. Иванов]. Устройство содержит генератор импульсов — мультивибратор на транзисторах VT1 и VT2, связанный с триггером на транзисторах VT3, VT4. Триггер, или устройство с двумя устойчивыми состояниями, поочередно переключается после каждого из пришедших на его вход импульсов.

Соответственно, поочередно высвечиваются и разноцветные светодиоды, включенные в каждое из плеч триггера в качестве нагрузки. Поскольку частота генерации достаточно высока, мигание светодиодов при включении генератора импульсов (нажатии на кнопку SB1) сливается в непрерывное свечение. Если отпустить кнопку SB1, генерация прекращается. Триггер устанавливается в одно из двух возможных устойчивых состояний.

Поскольку частота переключений триггера была достаточно велика, заранее предсказать, в каком состоянии окажется триггер, невозможно. Хотя из каждого правила есть исключения. Играющим предлагается определить (предсказать), какой именно цвет появится после очередного запуска генератора.

Либо предлагается угадать, какой цвет загорится после отпускания кнопки. При большом наборе статистики вероятность равновесного, равновероятного высвечивания светодиодов должна приблизиться к значению 50:50. Для малого числа попыток это соотношение может не выполняться.

Рис. 9. Принципиальная схема электронной игрушки на светодиодах.

Электронная игрушка "у кого лучше реакция"

Электронное устройство, позволяющее сопоставить скорость реакции двух испытуемых [Б.С. Иванов], может быть собрано по схеме, приведенной на рис. 10. Первым высвечивается индикатор — светодиод того, кто первый нажмет «свою» кнопку.

В основе устройства триггер на транзисторах VT1 и VT2. Для повторного тестирования скорости реакции питание устройства следует кратковременно отключить дополнительной кнопкой.

Рис. 10. Принципиальная схема игрушки "у кого лучше реакция".

Самодельный фототир

Рис. 11. Принципиальная схема фототира.

Светотир С. Гордеева (рис. 11) позволяет не только играть, но и тренироваться [Р 6/83-36]. Фотоэлемент (фотосопротивление, фотодиод — R3) направляют на светящуюся точку или солнечный зайчик и нажимают спусковой крючок (SA1). Конденсатор С1 разряжается через фотоэлемент на вход генератора импульсов, работающего в ждущем режиме. В телефонном капсюле раздается звук.

Если наводка неточна, и сопротивление резистора R3 велико, то энергии разряда недостаточно для запуска генератора. Для фокусировки света необходима линза.

Литература: Шустов М.А. Практическая схемотехника (Книга 1), 2003 год.

В последнее время я стал собирать конструкции, которые меня не очень удовлетворяли. Мультивибраторы, стробоскопы и триггеры перестали радовать мой глаз. Я решил "оживить" свои последующие конструкции, добавить в них звук. Эта идея вдохновила меня на создание моей первой конструкции со звуком - сенсорный музыкальный инструмент. Вот его фото:

Схема его на удивление простая - всего восемь деталей, не считая батарейки. Вот их список:
Резистор.....................................................1,5 кОм;
Резистор.....................................................1 кОм;
Резистор.....................................................470 Ом;
Резистор.....................................................10 кОм, переменный;
Транзистор..................................................КТ315Б;
Транзистор..................................................МП42Б;
Конденсатор...............................................100 нФ;
Динамик......................................................сопротивлением звук. катушки 8 Ом;

Теперь, перейдём к самой схеме. Она показана на рисунке:

Работает это устройство по такому принципу:

На транзисторах разной структуры собран несимметричный мультивибратор, нагрузкой которого является динамическая головка. В состоянии, показанном на схеме мультивибратор не работает. Звук в катушке, естественно, отсутствует. Но стоит включить между контактами E1 и E2 резистор, как в динамике зазвучит раздастся звук, тональность которого определяется сопротивлением этого резистора. Питание осуществляется от батарейки 4.5 В, но я взял "крону".

"Инструмент" реагирует на сопротивление от 1 мОм и ниже. Играть можно одним пальцем, или двумя руками. В первом варианте сенсоры надо расположить рядом друг с другом, а во втором на расстоянии.

Устройство можно разместить в корпусе, или сделать навесным монтажом, как это сделал я.

Транзистор КТ315Б заменим на любой из этой серии, а МП42Б можно заменить германиевым транзистором ГТ403Б или кремниевым из серии КТ817.

Список радиоэлементов

Обозначение Тип Номинал Количество Примечание Магазин Мой блокнот
Биполярный транзистор

КТ315Б

1 В блокнот
Биполярный транзистор

МП42Б

1 В блокнот
Конденсатор 100 нФ 1 В блокнот
Резистор

10 кОм

1 Переменный В блокнот
Резистор

1.5 кОм

1 В блокнот
Резистор

470 Ом

1

Возможности электронных устройств воспроизводить различные звуковые эффекты широко используются при конструировании современных электромузыкальных инструментов. Музыкальные инструменты своими руками могут быть различные приставки и имитаторы, придающие необычное «электронное» звучание традиционным инструментам - гитаре, барабану, роялю.

Любой генератор звуковой частоты вырабатывает электрические колебания, которые, будучи поданными на усилитель ЗЧ, преобразуются его динамической головкой в звук. Тональность звука зависит от частоты колебаний генератора.

Если в генераторе использовать набор резисторов разных сопротивлений и включать их в частотозадающую цепь обратной связи, получится простой электромузыкальный инструмент, на котором можно исполнять несложные мелодии. Схема такого инструмента приведена на рисунке ниже.


Музыкальные инструменты своими руками. Схема генератора звукового диапазона

Генератор выполнен на транзисторах VT1 и VT2 разной структуры по общеизвестной схеме. Генерация образуется из-за положительной обратной связи между выходными и входными цепями усилительных каскадов на указанных транзисторах. Частоту генерируемых колебаний можно изменять включением в цепь обратной связи переключателем SA1 либо конденсатора С1, либо С2, а также одного из резисторов Rl - R8 (клавишами инструмента SB1 - SB8). Когда подвижный контакт переключателя находится в показанном на схеме положении, при нажатии на клавиши будут раздаваться звуки первой октавы. Если же подвижный контакт переключателя перевести в противоположное положение, можно получать звуки второй октавы. Нажимать нужно только одну из клавиш. Если же случайно окажутся нажатыми две клавиши, в цепь обратной связи включатся два параллельно соединенных резистора, и частота генератора не будет соответствовать ни одному из звуков данной октавы. Причем частота генератора будет выше, чем при нажатии любой из двух клавиш в отдельности.

Резистор R9 ограничивает максимальную частоту генератора, a R10 - наибольшую неискаженную громкость звука.

Подстроечные резисторы - СПЗ-16, постоянные - МЛТ-0,25 конденсаторы - МБМ. Транзистор VT1 может быть, кроме указанного на схеме, МП38, МП38А или другой маломощный Кремниевый транзистор структуры n-р-n со статическим коэффициентом передачи тока не менее 50. С таким же коэффициентом следует взять и транзистор VT2 - он может быть серий Г1213 - П217. Динамическая головка - мощностью 0,5 - 1 Вт, например 1ГД-18, 1ГД-28. Источник питания - батарея 3336. Выключатель и переключатель - любой конструкции. Клавиши могут быть как готовые, скажем, от детского музыкального инструмента-игрушки, так и самодельные. В любом случае под ними устанавливают контакты, например, от электромагнитных реле (лучше всего телефонных), которые будут замыкаться при нажатии на клавиши. Возможен вариант использования малогабаритных кнопок, к примеру КМ1-1. Основные детали Инструмента могут быть смонтированы на плате (рис. 82) навесным или печатным способом. Плату размещают внутри корпуса (рис. 83) произвольной конструкции. На лицевой стенке кopпуca укрепляют динамическую головку и органы управления (клавиатуру, выключатель, переключатель). Источник питания монтируют внутри корпуса или на нижней (съемной) крышке.

Настройка музыкального инструмента осуществляется своими руками с помощью установки движков подстроенных резисторов для получения соответствующего тона. Сопротивления резисторов должны быть такими, чтобы получились фиксированные тона от «до» (или «ля») первой октавы до «до» (или «ля») второй с интервалами в один тон. Настройку производят по звукам рояля, пианино, аккордеона или другого музыкального инструмента. Сначала, нажав клавишу - кнопку SB8, подбором положения движка резистора R8 настраивают генератор на частоту первого исходного тона - «до» или «ля» первой октавы (эта клавиша должна быть на левом, со стороны музыканта, конце клавиатуры). Затем нажимают клавишу SB7 и подбором положения движка резистора R7 добиваются звуча ния следующего тона - «ре» (или «си») и т. д. Небольшое смещение музыкального строя инструмента можно осуществить соответствующим подбором резистора R9.

Возможности музыкального инструмента своими руками можно расширить, использовав клавиатуру с 12 клавишами. Тогда помимо основных тонов появятся дополнительные («до диез», «ля бемоль» и др.)- Громкость звука зависит от напряжения источника питания. Увеличение его до 9 В повышает громкость, но при этом, возможно, придется укрепить мощный транзистор VT2 на небольшом радиаторе в виде П-образного уголка, согнутого из листового алюминия толщиной 1...2 мм.

Это первый музыкальный инструменты своими руками, положивший начало новому направлению в радиоэлектронике - электронной музыке (сокращенно электромузыке). Разработал его в 1921 г. молодой петроградский физик Лев Термен. По имени изобретателя и был назван необычный электромузыкальный инструмент. Необычен же он тем, что не имеет клавиатуры, струн или труб, с помощью которых получают звуки нужной тональности. Игра на терменвоксе напоминает выступление фокусника-иллюзиониста - самые разнообразные мелодии звучат из динамической головки при едва заметных манипуляциях одной или двумя руками вблизи металлического прутка-антенны, торчащего на корпусе инструмента.

Секрет терменвокса в том, что в нем находятся два независимых генератора, вырабатывающих колебания весьма высокой частоты - около сотни тысяч герц. Но частоту одного из генераторов можно изменять своеобразным переменным конденсатором, образуемым рукой играющего и металлическим штырем-антенной, соединенной с частотозадающей цепью генератора. Приближение руки к антенне или удаление ее приводит к изменению суммарной емкости частотозадающей цепи, а значит, частоты генератора.

Сигналы обоих генераторов подаются на смеситель. На выходе смесителя выделяется разностный сигнал, который усиливается усилителем ЗЧ и воспроизводится динамической головкой. В исходном состоянии частоты обоих генераторов одинаковые, разностного сигнала практически нет, звука не слышно. Но стоит приблизить к антенне руку, как разностный сигнал появляется и в головке раздается звук. Тональность его изменяют рукой, приближаемой к антенне или удаляемой от нее.



Музыкальные инструменты своими руками. Схема Терменвокса

Таков принцип работы любого терменвокса. Разница между конструкциями заключается в схемотехническом решении отдельных узлов - генератора, смесителя, усилителя, а также в наличии узлов, позволяющих получать оригинальные оттенки звучания или звуковые эффекты.

Знакомство с терменвоксом лучше всего начать, конечно, с простой конструкции, например, приведенной на рис. 84. Собран терменвокс на трех интегральных микросхемах. В первом, перестраиваемом генераторе используется микросхема DD1. На элементах DD1.1 и DD1.2 выполнен мультивибратор, а на DD1.3 - разделительный каскад. Частота колебаний мультивибратора зависит от сопротивления резистора R1, емкости конденсатора С2 и емкости между антенной WAl и общим проводом инструмента, которую образует поднесенная к антенне рука исполнителя. Для получения максимальной чувствительности генератора к емкости антенна-рука частота генератора выбрана сравнительно высокой - сотни килогерц.

Во втором генераторе, с фиксированной частотой, работает микросхема DD2, элементы которой используются так же, как и элементы микросхемы первого генератора. Частоту генерируемых колебаний можно изменять в небольших пределах переменным резистором R2 «Частота».

С выхода каждого генератора сигнал поступает через согласующий каскад на «свой» вход смесителя, выполненного на микросхеме DD3. Если на одном входе сигнал частотой f1, а на другом f2, на выходе смесителя будут сигналы с частотами f1 ± f2. Причем амплитуда колебаний разностной частоты составит десятые доли и даже единицы вольт, что позволяет обойтись без дополнительного усилителя ЗЧ и подключить к выходу смесителя через конденсатор С4, трансформатор Т1 и переменный резистор R4 «Громкость» динамическую головку ВА1. Колебания же суммарной частоты динамической головкой не воспроизводятся.

Для увеличения громкости звука музыкального инструмента своими руками все логические элементы микросхемы DD3 включены параллельно. Громкость звука можно плавно изменять переменным резистором R4.

Терменвокс питается от источника GB1. Для предупреждения взаимного влияния генераторов напряжение на каждый из них подается через RC-фильтр. Потребляемый инструментом ток составляет 7... 10 мА.

Кроме указанных на схеме, могут быть использованы микросхемы К561ЛЕ5, К561ЛА9, К561ЛЕ10 (DD1 и DD2); К561ЛЕ5 К561ЛЕ6, К561ЛА7 - К561ЛА9, К561ЛЕ10 (DD3) или другие аналогичные микросхемы серий К176, К564. Конденсаторы С1 - СЗ могут быть КД, КТ, КМ, остальные - К50-6, К53-1. Переменные резисторы - СПО, СП4-1, постоянные - МЛТ-0,25 или другие малогабаритные, выключатель - МТ1, источник питания - батарея «Крона» или аккумулятор 7Д-0,1. Трансформатор - выходной от любого малогабаритного транзисторного приемника (используется одна половина первичной обмотки). Динамическая головка - мощностью 0,1 - 0,25 Вт, например 0,1ГД-6, 0.2ГД-1.

Все детали, кроме источника питания, монтируют на печатной плате из одностороннего фольгированного стеклотекстолита толщиной 1...1.5 мм. Она же является и лицевой панелью инструмента. Переменные резисторы и выключатель устанавливают в отверстиях платы, трансформатор и динамическую головку приклеивают. Напротив диффузора головки в плате сверлят отверстия и закрывают их со стороны монтажа неплотной тканью. Выводы деталей припаивают к проводникам платы.

Плату крепят к металлическому корпусу размерами ЗОХ Х75Х145 мм. Внутри корпуса размещают батарею питания и подключают ее к плате многожильным монтажным проводом в изоляции. Можно, конечно, использовать для подключения батареи разъем от использованной «Кроны».

Контакт ХТ1 представляет собой винт М4, пропущенный через отверстие в плате и закрепленный снаружи гайкой. Шляпка винта должна надежно соединяться с контактной площадкой платы, к которой подпаян конденсатор С1.

Перед игрой на терменвоксе к винту крепят антенну - отрезок металлической трубки диаметром 6 и длиной 300...500 мм с резьбой на конце.

Если монтаж выполнен без ошибок и детали исправны, терменвокс начинает работать сразу. Пользуются им так. Включив питание, устанавливают резистором R2 режим так называемых нулевых биений, когда частоты обоих генераторов равны и в динамической головке звука нет. В то же время при поднесении руки к антенне звук должен появляться. Более точной установкой движка резистора R2 добиваются того, чтобы звук появлялся на возможно большем расстоянии между рукой и антенной. Тональность звука должна возрастать, когда руку приближают к антенне.

Для повышения чувствительности инструмента нужно во время игры касаться одной рукой корпуса или ручки настройки (она должна быть металлической, надежно соединяться с корпусом резистора, а значит, с общим проводом инструмента), а другой подбирать мелодию.

Повысить громкость звучания терменвокса можно подключением к выходу смесителя усилителя звуковой частоты, например, радиоприемника или магнитофона. Для этих целей на корпусе инструмента желательно установить разъем.

Барабан - один из популярных музыкальные инструменты своими руками, которые любят собирать начинающие радиолюбители, но он очень громоздкий. Уменьшить его габариты и сделать более удобным в транспортировке - желание едва ли не каждого ансамбля. Если воспользоваться услугами электроники и собрать приставку к мощному усилителю (а он сегодня - неотъемлемая часть аппаратуры ансамбля), можно получить имитацию звучания барабана.

Если с помощью микрофона, усилителя и осциллографа «просмотреть» звук барабана, то удастся обнаружить следующее. Сигнал на экране осциллографа промелькнет в виде всплеска, напоминающего падающую каплю воды. Правда, падать она будет справа налево. Это значит, что левая часть «капли» имеет крутой фронт, обусловленный ударом по барабану, а затем следует затухающий спад - он определяется резонансными свойствами барабана. Внутри же «капля» заполнена колебаниями почти синусоидальной формы частотой 100...400 Гц - это зависит от размеров и конструктивных особенностей данного инструмента.

Подобные электрические колебания может генерировать, например, контур ударного возбуждения, если подать на него запускающий импульс, или генератор звуковых колебаний, находящийся в заторможенном (ждущем) режиме в момент кратковременного запуска его. Остановимся на втором варианте и познакомимся со схемой приставки, приведенной на рис. 87.

На транзисторе VT2 собран генератор звуковой частоты. Колебания в нем возбуждаются благодаря действию положительной обратной связи (ПОС) между коллектором и базой транзистора. ПОС осуществляется изменением фазы коллекторного сигнала на 180°, которое достигается с помощью трехзвенной цепочки С1 - СЗ, R4 - R6. Частота генерируемого сигнала зависит от номиналов этих деталей и может лежать в пределах 100...400 Гц.



Музыкальные инструменты своими руками. Схема электронного барабана

Ждущий режим генератора получается шунтированием резистора R4 фазосдвигающей цепи сопротивлением участка сток-исток полевого транзистора. А оно, в свою очередь, зависит от напряжения смещения на затворе транзистора, устанавливаемого переменным резистором R2. Чем больше напряжение смещения, т. е. чем выше по схеме находится движок переменного резистора, тем меньше сопротивление указанного участка, тем сильнее шунтирование резистора R4.

Исходное напряжение смещения, подаваемое на выводы резистора R4, образовано делителем R1VD1, иначе говоря, используется прямое напряжение диода. В данном случае диод совместно с резистором R1 выполняет роль своеобразного параметрического стабилизатора напряжения.

Получающийся сигнал генератора подается через разъем XS1 на усилитель мощности звуковой частоты.

Чтобы «ударить» по электронному барабану, нужно нажать кнопку SB1. Через ее замыкающиеся контакты, конденсатор С5 и диод VD2 на базовую цепь транзистора генератора поступит импульс напряжения положительной полярности. Генератор возбудится, и на усилитель мощности пройдет сигнал звуковой частоты. Длительность сигнала, иначе говоря, продолжительность звука барабана зависит от положения движка переменного резистора R2: чем он ближе к верхнему по схеме выводу, тем продолжительнее звук. Повторный «удар» прозвучит после того, как кнопку отпустят и нажмут вновь.

Полевой транзистор может быть серии КП302 с буквенными индексами А или Б, биполярный - из серии КТ312 или КТ315 с индексами Б - Г и возможно большим коэффициентом передачи тока. Диод VD1 - любой из серии Д226, VD2 - любой из серии Д9, Д18, Д20. Постоянные резисторы - МЛТ-0,25, переменный - СП-1. Конденсаторы С1 - СЗ - МБМ, С4 - К50-6, С5 - типа КМ или КЛС. Источник питания - «Крона».

Часть указанных деталей смонтирована на плате, устанавливаемой затем в небольшой корпус, желательно металлический. На лицевой стенке корпуса размещают переменный резистор, выключатель питания и разъем, а на верхней - кнопку SB1. Батарея находится внутри корпуса - она подключена к деталям приставки отрезками монтажного провода в изоляции. Конечно, для удобства замены батареи ее можно подключать через разъем от использованной «Кроны», но делать это необязательно, поскольку потребляемый приставкой ток не превышает 4 мА, и энергии батареи хватит надолго.

Налаживание приставки сводится к установке постоянного напряжения на коллекторе транзистора VT2 около 5 В подбором резистора R3. Если необходимо изменить тональность звука барабана, следует установить конденсаторы С1 - СЗ других номиналов (но обязательно одинаковых). При проверке и налаживании приставки работу ее контролируют высокоомными головными телефонами ТОН-1, ТОН-2 или аналогичными, подключаемыми к разъему через конденсатор емкостью 0,01...0,1 мкФ.

При исполнении различных музыкальных произведений обычно пользуются несколькими барабанами, каждый из которых обладает своей тональностью звучания. В электронном варианте под каждый барабан можно изготовить отдельную приставку с разными конденсаторами С1 - СЗ и подключать к усилителю тот или иной имитатор либо перестановкой вилки от усилителя мощности, либо с помощью переключателя, например кнопочного. В этом случае следует помнить об увеличении длины соединительных проводов и во избежание появления фона переменного тока в громкоговорителе экранировать их.

Возможен вариант, при котором все приставки будут смонтированы в общем корпусе, а их выходы соединены с разъемом XS1 через кнопочный, клавишный или галетный переключатель. Для питания такой конструкции нужно использовать источник большей мощности, например составленный из элементов 373, или сетевой выпрямитель с постоянным выходным напряжением 8...10 В.

Популярность электрогитары сегодня во многом объясняется возможностью подключать к ней электронные приставки, позволяющие получать самые разнообразные звуковые эффекты. Среди музыкантов-электрогитаристов можно услышать незнакомые для непосвященных слова «вау», «бустер», «дистошн», «тремоло» и другие. Все это - названия эффектов, получаемых во время исполнения мелодий на электрогитаре.

О некоторых приставках для получения подобных эффектов и пойдет рассказ. Все они рассчитаны на работу как с промышленными звукоснимателями, устанавливаемыми на обычную гитару, так и с самодельными, изготовленными по описаниям в популярной радиолюбительской литературе.


Отличный способ увеличения громкости звучания гитары это специальный музыкальный инструмент - звукосниматель к гитаре, преобразующий звуки в электрический сигнал усиливаемый электроакустической системой и вновь превращаемый в звук, но во много раз более мощный.
