При заправке и восстановлении картриджей лазерных принтеров важнейшим этапом работы является очистка картриджей от старого тонера и других различных загрязнений. Качество печати заправленного/восстановленного картриджа во многом зависит от того, насколько тщательно и с соблюдением технологий была проведена процедура очистки. Как и в любом деле, здесь очень многое зависит от используемого при работе инструмента, вспомогательного оборудования и материалов. Вот давайте и обсудим, что необходимо делать и что необходимо использовать для чистки картриджей.

Основы чистки

На сегодняшний день рынок предлагает сотни самых разнообразных чистящих средств, производители которых, не скупясь на громкие слова, обещают повысить продуктивность работы, восстановить и увеличить срок службы компонентов, для чистки которых предназначены все эти средства. Однако исследования, проведенные лабораториями, показали, что, все-таки, наилучшие результаты обеспечивает применение такого средства, как сухой ионизированный фильтрованный сжатый воздух, который можно считать основным (базовым) чистящим приспособлением.

Кроме того, исследования, а также тысячи практических экспериментов подтвердили и такое мнение, что чем меньше вы воздействуете на компоненты картриджей, тем лучше, так как их «родные» свойства в этом случае не подвергаются разного рода изменениям. Картридж – это сложная система взаимосвязанных компонентов, поэтому важно сохранить изначальный баланс всей системы и свойства ее отдельных компонентов, как можно дольше. Неудачное воздействие или грубая чистка могут дать обратный эффект и отрицательно сказаться на всей системе. Ключ к эффективной чистке – предупреждение поломок и поддержание баланса всей системы.

Если вы проводите регулярные процедуры по чистке картриджа, причем делаете по отлаженной схеме (т.е. по отработанной технологии), необходимость в крайних мерах отпадает. Чистка сухим ионизированным фильтрованным сжатым воздухом рекомендована для всех типов картриджей, т.к. не оказывает химического и конструктивного воздействия, если, конечно чистка проводится правильно. Чистящие вещества могут накапливаться или оставлять осадок, что вредно для картриджа в целом и для его отдельных компонентов. Примером может служить использование растворителей для чистки ракелей. Определенные химические вещества могут оставлять пленку на ракеле, которая впоследствии может переместиться и на фотобарабан, и на PCR (Primary Charge Roller – вал первичного заряда, который часто называют еще коротроном заряда).

Запрещается использовать в своей работе различные чистящие, пропитывающие и покрывающие средства. Чистящие вещества на спиртовой основе, например, наносят вред поверхности фотобарабана, магнитного вала, чистящего и дозирующего ракеля, а также поверхности некоторых типов PCR (включая OEM PCR). Отдельные компоненты картриджа, имея непосредственную связь с общим процессом формирования изображения, способны повлиять на качество отпечатка в целом. А поэтому, изменение свойств поверхностей отдельных компонентов, вследствие химического или механического воздействия, как правило, значительно ухудшает качество последующей печати.

Сухой ионизированный сжатый воздух

Сжатый воздух – самый действенный и эффективный метод чистки всех компонентов картриджа, т.к. требует минимум времени благодаря тому, что чистящей насадкой вы охватываете большую площадь, чем при чистке пылесосом (вакуумной чистке). Кроме того, имеется возможность направлять воздух в узкие отверстия, что невозможно при вакуумной чистке. Хрупкие детали и материалы, такие как пена и войлок, сложно чистить, не причиняя им вреда.

Однако простое наличие сжатого воздуха – недостаточное условие для качественной чистки. Масло и вода, содержащиеся в воздушных потоках, могут быть перенесены на другие детали картриджа и способны существенно увеличить вероятность возникновения проблем при печати. Статическое электричество может вызвать прилипание пыли и тонера к поверхности картриджа, откуда они, переносясь с одной детали на другую, будут загрязнять весь картридж, причем удалить эти тонер и пыль и будет крайне проблематично. Используя сухой ионизированный сжатый воздух вкупе с подходящей системой контроля пыли, можно существенно повысить эффективность чистки. Но при этом необходимо использовать соответствующие насадки и защитное оборудование, т.к. согласно рекомендациям OSHA - Администрации Здоровья и Безопасности (стандарт 29, CFR 1910.242, параграфы а и б ) при применении сжатого воздуха необходимо использовать персональное защитное оборудование, в частности, насадки, регулирующие давление воздуха на уровне до 2 бар (максимум).

Изопропиловый спирт

При чистке картриджей спирт может быть как полезен, так и вреден. Безвредным спирт можно считать для электрических контактов и седловидного контакта PCR. Но спиртом могут быть повреждены: магнитный вал, фотобарабан, вал PCR, полиуретан и силикон, из которых изготавливаются дозирующий ракель и чистящий ракель. Ни в коем случае нельзя использовать спирт для чистки перечисленных компонентов. Необходимо избегать попадания спирта на всевозможные пропластовые прокладки и уплотнители, а также и на войлочные уплотнители: спирт может разрушить слой клея и материал «отойдет» от картриджа, вызвав тем самым дефекты печати и высыпание тонера. Для достижения лучших результатов необходимо использовать только 91-99 % изопропиловый спирт. Спирт с большим содержанием воды, т.е. спиртовой раствор с малой концентрацией спирта, требует гораздо больше времени для разбрызгивания и оставляет поверхность влажной достаточно долго. Каждый раз после применения спирта, необходимо убедиться, что поверхность деталей картриджа высохла, и делать это необходимо прежде, чем засыпать тонер и собирать картридж. 99% спирт приобретается у распространителей химической продукции.

Пылесос

Пылесос является альтернативой сухому ионизированному сжатому воздуху. При чистке картриджа с помощью пылесоса необходимо использовать щетки-насадки и специальные насадки для чистки узких щелей. Во время чистки необходимо избегать касания насадками поверхности барабана, магнитного вала и PCR. Но у пылесоса имеется один существенный недостаток – при его использовании легко повредить хрупкие и чувствительные компоненты картриджа – различные уплотнители и прокладки, пленку возвратного ракеля, можно оторвать и вытолкнуть кусочки войлочных уплотнителей. Кроме того, при использовании пылесоса также можно повредить и электрические контакты картриджа.

Оказывая слишком большое давление на насадку пылесоса во время чистки тонер-бункера через загрузочную воронку, можно легко погнуть штангу датчика тонера или ось лопастей, отвечающих за перемешивание тонера. Если штанга (антенна) датчика тонера будет выгнута в сторону от магнитного вала, то это будет приводить к преждевременному появлению сообщения об окончании тонера (Low Toner).

Безворсовые ткани и щетки

Мягкие салфетки, не содержащие волокон, и хлопковые безворсовые щетки (тампоны) прекрасно подходят для чистки компонентов картриджа. Так называемые «Тонер - салфетки» пропитаны минеральным маслом, которое может загрязнить компоненты картриджа и не должны использоваться для чистки внутренних частей картриджа. Во избежание впитывания химических очистителей, масла и хлопковых волокон в компоненты картриджа, необходимо использовать только сухую материю без хлопковых включений. «Тонер – салфетки» допускается применять только для чистки наружных поверхностей полностью собранного картриджа. Безворсовые материалы очень хороши для чистки с применением спирта или для нанесения токопроводящей смазки, однако после этого не допускается их повторное использование.

Смазывающий порошок «KYNAR»

Отечественными специалистами смазывающие порошки чаще называются тальком, т.е. «тальком для фотобарабанов». Эти смазывающие порошки производятся различными производителями, но одним из самых известных является смазывающий порошок «KYNAR».

«KYNAR» это фторированный полимер, используемый для «смазки» чистящего ракеля в восстанавливаемых картриджах. Обрабатывая (посыпая) новый фотобарабан и новый чистящий ракель смазывающим порошком перед установкой их в картридж, вы снижаете трение между ними во время первых вращений. Ни в коем случае нельзя допускать попадания смазывающего порошка на PCR, т.к. это может стать причиной дефектов на печатаемом изображении. Даже маленькая точка смазывающего порошка на поверхности PCR не позволит осуществить заряд фотобарабана в данном месте, что становится причиной возникновения дефекта «повторяющиеся черные точки».

Вал первичного заряда – PCR

PCR является одним из важнейших элементов, влияющих на качество печати. Для его чистки необходимо использовать безворсовые салфетки, смоченные водой (после смачивания салфетки должны быть очень хорошо отжаты и не должны оставлять капелек воды на протираемой поверхности). Спирт не следует использовать для чистки PCR, т.к. спирт может повредить покрытие вала PCR. Определяющими факторами использования PCR являются его конструкция и габариты. Различные очистители и полирующие средства (в том числе на основе воска) могут придать блеск и чистоту валику, но не способны улучшить его свойства, и могут даже повредить вал и другие компоненты картриджа.

Органические фотобарабаны - OPC

Лучшим средством для чистки фотобарабанов является сухой ионизированный сжатый воздух, при этом необходимо стараться не касаться поверхности фотобарабана пальцами. Перед установкой фотобарабана в картридж, его необходимо поместить в защищенное от света место и внимательно рассмотреть поверхность для поиска возможных повреждений. Чистящие растворы и покрывающие средства могут нанести вред фотобарабану, а через фотобарабан и валу PCR и чистящему раклю. Поэтому использование для чистки различных химических средств нежелательно.

Чистящий ракель и дозирующий ракель

Поверхность чистящего ракеля представляет собой срез, точность изготовления которого составляет менее 0.25 мм, поэтому любое абразивное воздействие на край ракеля, например, такое, как соприкосновение с чистящими салфетками, может притупить срез ракеля и привести к ухудшению его свойств. Чистящие ракели работают лучше, если их вообще не чистить, не полировать и ничем не обрабатывать, т.к. все это не продлит срок их службы, а, наоборот, вызовет многочисленные проблемы (образование пленки на поверхности фотобарабана и на поверхности PCR, увеличение зазора между ракелем и фотобарабаном и, как следствие, ухудшение очистки фотобарабана, заворот ракеля и др.). Использование паст, различных покрывающих средств для барабанов и всевозможных пропитывающих составов способно привести к скоплению этих средств на поверхности ракеля и к невозможности удаления их даже сжатым воздухом, т.е. к невозможности дальнейшего применения ракеля. Следовательно, лучше их не использовать.

То же самое касается и спирта, который, кстати сказать, часто входит в состав названных выше средств. Многочисленные тесты показывают, что полиуретановые ракели впитывают спирт и становятся мягче. В результате, любое абразивное (чистящее) воздействие на смягченный ракель повреждает его рабочую поверхность (срез). Спирт, впитавшийся в ракель, также может воздействовать и на фотобарабан, поэтому необходимо избегать спиртового воздействия на ракель и чистить его только сухим сжатым ионизированным воздухом.

При установке нового ракеля его поверхность необходимо обработать либо смазывающим порошком (тальком), например, KYNAR"ом (см. выше), либо качественным тонером, что обеспечит снижение силы трения между ракелем и фотобарабаном. Для смазки ракеля необходимо погрузить его рабочий край (срез) в смазочный материал и не стоит размазывать смазку по поверхности ракеля, чтобы не создавать абразивного воздействия. После установки фотобарабана и ракеля необходимо повращать барабан (примерно 6 оборотов в направлении обычного вращения барабана) до тех пор, пока смазочный материал не осядет в бункер отработанного тонера.

Магнитный вал

Для чистки магнитного вала лучше всего использовать сухой ионизированный сжатый воздух. Необходимо придерживать вал за ось или использовать чистые латексные перчатки. Касаясь поверхности магнитного вала пальцами, можно оставить на ней жирные пятна, что может вызвать дефекты печати (дефекты фона или дефекты расплывчатого изображения, повторяющиеся с периодом окружности магнитного вала). Не рекомендуется использовать для чистки магнитного вала химические очистители и покрывающие средства. Исследования показали, что жидкие очистители, используемые для магнитных валов, могут стать причиной снижения качества печати, и обработанные чистящими средствами магнитные валы показывали заметно худшее качество печати, по сравнению с необработанными магнитными валами.

Наличие слоя растворителя на поверхности магнитного вала может стать причиной следующих дефектов изображения:

- бледная печать;

- расплывчатое изображение по всему листу;

- слишком жирные символы;

- фоновое изображение.

Кроме того, это может стать причиной высыпания тонера из картриджа.

Электрические контакты

При заправке картриджа необходимо убедиться, что все электрические контакты очищены от грязи и тонера. Грязь на контактах картриджа может стать причиной плохого заряда магнитного вала и фотобарабана. Чистку контактов лучше всего осуществлять 91-99% изопропиловым спиртом и безворсовой салфеткой. Затем тонким слоем необходимо наложить токопроводящую смазку на те места, где она изначально была нанесена производителем.

Токопроводящая смазка для картриджей

Токопроводящая смазка используется в большинстве картриджей, для снижения трения в местах электрического контакта. При использовании токопроводящей смазки необходимо пользоваться следующим основным правилом: «Используйте смазку только там, где она изначально нанесена производителем».

Применение смазочного материала для каждого картриджа различно. Для получения детальной информации о применении токопроводящей смазки, необходимо воспользоваться инструкциями по заправке картриджей, которые иногда выпускаются основными производителями совместимых расходных материалов. При перезаправке картриджа, необходимо удалить старый смазочный материал щеткой или тряпочкой, не содержащей хлопковых волокон. Только после этого следует наложить новый смазочный материал на ту же поверхность. Если осуществляется замена такого элемента картриджа, который был смазан, то на новом элементе необходимо нанести порцию смазочного материала на ту же поверхность, что и на прежнем элементе.

Наносить смазочный материал необходимо очень аккуратно. Смазку следует наносить тонким слоем, толщина которого сравнима с толщиной листа записной книжки. Можно использовать деревянный наконечник щетки для нанесения дозированного слоя смазочного материала. Большее количество смазочного материала может распространиться и на другие поверхности, т.е. запачкать соседние детали картриджа, что самым неблагоприятным образом повлияет на качество печати.

Токопроводящая смазка должна задерживаться на смазываемой поверхности и должна «работать» в течение полного цикла работы картриджа, т.е. до следующей перезаправки.

Несмотря на то, что основным назначением смазки является обеспечение лучшей проводимости, она, тем не мене, не должна увеличивать силу трения, т.е. ее использование не должно увеличивать сопротивление трущихся деталей.

Добавление токопроводящей смазки в надежде увеличить заряд магнитного вала или фотобарабана не дает результата, хотя известны попытки сделать это в случае возникновения такого дефекта, как темная печать. Среди некоторого круга специалистов бытует мнение, что при возникновении дефекта «темная печать» смазка контактов магнитного вала, PCR и заземляющего контакта фотобарабана позволит решить проблему и избавиться от темного фона и темного изображения. Но, на самом деле, это не так.

В качестве заключения данного обзора, представляем вашему вниманию сводную таблицу (табл.1), в которой приведены рекомендации по использованию различных средств, материалов и приспособлений для чистки различных элементов картриджей лазерных принтеров.

Таблица 1. Рекомендации по использованию средств и способов очистки элементов картриджей

Компонент картриджа

Альтернативный метод очистки

Фотобарабан OPC

Сухой ионизированный сжатый фильтрованный воздух

Нет

Тонер-салфетки, покрывающие составы, пропитывающие составы, полирующие составы, спирт, растворители любого типа

Вал первичного заряда PCR

Сжатый воздух

Тонер-салфетки, покрывающие составы, пропитывающие составы, полирующие составы, спирт, растворители любого типа (в том числе на водяной основе)

Магнитный вал

Сжатый воздух

Нет

Тонер-салфетки, покрывающие составы, пропитывающие составы, спирт, растворители любого типа

Чистящий ракель

( Wiper Blade)

Сжатый воздух

Смоченная в воде и хорошо отжатая безворсовая салфетка

Дозирующий ракель (Doctor Blade)

Сжатый воздух

Смоченная в воде и хорошо отжатая безворсовая салфетка

Тонер-салфетки, пасты, покрывающие составы на основе спирта, спирт, растворители любого типа

Электрические контакты

Смоченный в изопропиловом спирте безворсовый тампон

Нет

Нет

Прокладки и уплотнители (поропластовые и фетровые)

Сжатый воздух

Пылесос

Спирт и растворители любого типа

Бункер для тонера

Сжатый воздух

Пылесос (при использовании быть очень осторожным, чтобы не повредить штангу датчика тонера)

Бункер отработанного тонера

Сжатый воздух

Пылесос

Очистители и растворители

Подшипники, вкладыши, втулки, зубчатые колеса и т.д.

Сжатый воздух

Смоченный в изопропиловом спирте безворсовый тампон или сухая безворсовая салфетка

Очистители и растворители (исключение – спирт)

Держатель дозирующего ракеля

Сжатый воздух

Сухая безворсовая салфетка (слегка надавить при очистке)

Покрывающие составы, очистители, растворители, спирт

Такой прайс нам дал менеджер в одном из салонов по продаже автомобилей. Да, необычно было в эру технологических достижений получить распечатки с подобными дефектами. Заметим, мы присматривали класс автомобиля - внедорожник, ценой от 500 тысяч рублей. А прейскурант создал впечатление, что это не автосалон, а какая-то забегаловка, торгующая дешевым товаром. Тем не менее, мы благодарны такому подарку судьбы и собрали часто встречающие неисправности лазерных картриджей в небольшую справочную статью.

В статье приведем наиболее распространенные дефекты, возникающие в процессе жизнедеятельности многих картриджей. Ориентир в статье держим на Hewlett-Packard. Первое - этот бренд не первый год один из самых топовых на рынке печати, второе - заправки оригинальных картриджей НР еще никто не отменял - чем и пользуются многие участники, как SMB-бизнеса, так и SOHO-рынка.


Распечатка тест листа от Hewlett-Packard LaserJet 1100

Так должен выглядеть идеальный тест-лист. Конечно, на 99% это заслуга оригинального картриджа. Что и говорить, у законных поставщиков рынка «расходки» отлаженное производство, и строгий контроль за браком давно находится на высшем уровне. До 2% от общей продукции - ничтожно маленькие показатели для брака, которые закладываются производителем. Однако это не означает, что все остальные поставщики-изготовители делают дешево и плохо. На альтернативных расходных материалах тоже можно спокойно работать без проблем. Тут дело зависит от бренда, его контроля продукции и, конечно, гарантии. Учитывая, что картриджи заправляют, и будут заправлять, то не стоит удивляться, что после 5-7 перезаправок пошли полосы. В этом виновато время, ресурс запчастей, некачественные компоненты, а иногда и невнимательность мастера или сбой на производстве.

Говоря о практической стороне этой статьи, приведем пример:

Глядя на такие документы, делается вывод - картридж пустой, неисправен ролик заряда, есть зазор между магнитным валом и дозирующим лезвием, фотобарабан, прошедший с этим картриджем с самого начала, тоже будет нуждаться в замене. Этим умением анализировать распечатки вполне может обладать каждый, независимо от статуса и должности. Согласитесь, приятно знать чуть-чуть больше, чем все остальные и применять знания на практике? Тогда продолжим.

Как устроен мир картриджа


Так упрощенно можно разложить «игроков» печати в рамках картриджа

На фотографии запечатлены компоненты из картриджа Hewlett-Packard q2612a. Хотя такой принцип «построения» картриджей у НР распространен почти на все монохромные расходные материалы. Сверху вниз:

  • Ракель (счищает тонер с барабана, который не пошел в работу)
  • Фотобарабан (формирует первичное изображение)
  • Ролик заряда (заряжает и снимает заряд с фотобарабана)

На фотографии не хватает магнитного вала с дозирующим лезвием, которые отвечают за перенос тонера на фотокондуктор. В сумме это единый блок проявки. У некоторых производителей есть разделение на блоки драм (DRUM) и тонерный отсек. Компания НР пошла своим «путем»: плохо это или хорошо - нельзя утверждать однозначно. От теории перейдем к практической стороне материала.

Неисправности, последствия и борьба с ними

Несмотря на небольшое количество составляющих, вариаций по некачественной печати достаточно много. Пойдем по порядку:

OPC (Organic Photo Conductor)

Фотобарабан он же драм, он же фоторептор, фотокондуктор, фотовал, OPC. Если по существу - тонерный рисунок, который на нем сформируется, впоследствии перейдет на бумагу. Отсюда и нюансы его жизнедеятельности.


Проблема с фотобарабаном картриджа для Hewlett-Packard LaserJet 1200.

Самая распространенная неприятность. Черные узоры почти всегда появляются по краям распечатков. Это критический износ фоторецептора. Фоточувствительный слой стерся, и тонер, налипая на «обнаженную» подложку, переносится на бумагу.


Так износ выглядит на самом фоторецепторе. По сути, это физический процесс стирания покрытия о бумагу и тонер

Решение данной проблемы, увы, только в замене барабана. Все статьи и материалы, связанные с восстановлением фотопокрытия, не показывают впечатляющих результатов, когда оборудование проверяют в деле. Хотя, мы уверены, что через какой-нибудь год фоторептор можно будет восстановить чуть ли не в домашних условиях.

Не всегда в плохих ксерокопиях или распечатках виновата какая-либо комплектующая как таковая. Грязь, пыль или грубый помол тонера тоже часто проявляются в виде помарок на свежеиспеченных работах.


Грязь между очищающим лезвием и фотобарабаном напоминает о себе достаточно ярко



И она находит свое проявление на распечатках

Исправить элементарно - переборкой картриджа. Самый простой и быстрый способ - полная замена картриджа.

PCR (primary charge roller)

Вторая составляющая печатной системы - PCR, он же коротрон, он же ролик первичного заряда, он же вал предварительного заряда. Это губчатый ролик, который наносит на барабан (смотрите описание выше) начальный заряд и удаляет остаточный в конце цикла. Этот вал заряда представляет собой металлическую ось, запрессованную в резиновую оболочку. Неопрятности, которыми он может «наградить» распечатки, всегда будут ощутимы.


Отличить исправный PCR от неисправного «на взгляд» невозможно



Но на распечатках аппарата Canon LBP810 все видно

Ремонту эта компонента не подлежит. Проблема решается только заменой. Цена на линейку НР такой запчасти от 1 до 20 американских долларов, в зависимости от модели принтера.

Магнитный ролик (Mag Roller)

Этот вал на принтерных решениях НР состоит из - металлического цилиндра, поверхность которого покрыта специальным слоем, внутри расположен намагниченный «сердечник» в виде стержня. Он редко выходит сам из строя. В основном, проблемы грязной печати связаны с дозированием тонера.

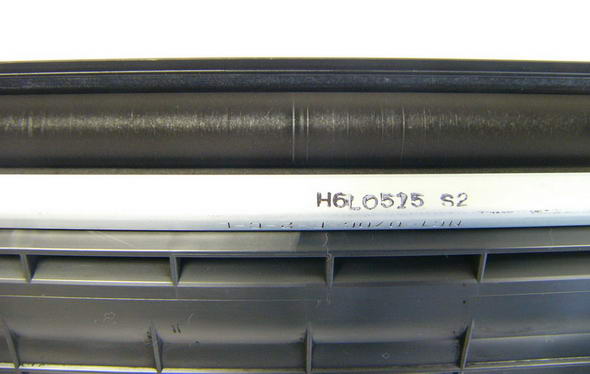

Так грязь «дарит» полоску магнитному валу, и, как следствие, «отбирает» полоску изображения на распечатках



Одно из проявлений неправильной дозировки порошка - тонер подсыпает в зазор между дозирующим лезвием и магнитным валом

Тонер сыплется на магнитный вал, который, в свою очередь, переносит его на фотобарабан, а тот, как и положено, по всем правилам, переносит его на бумагу. Так и получаются неуместные полосочки вдоль подачи листа. Они могут быть как черными - в случае если зазор стал больше, чем нужно для дозации тонера. Или, наоборот, светлыми, когда дозирование затруднено из-за того, что зазор закрыт грязью изнутри бункера с тонером.

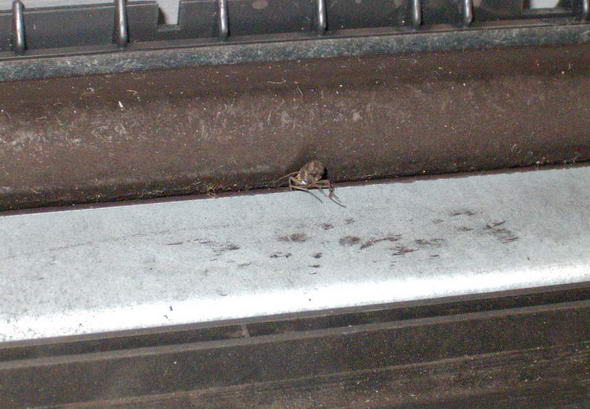

В офисе этой грязью может быть что угодно… даже муха

Решение проблемы перебором картриджа или полной заменой на заведомо исправный.

Бункер для отработки

В начале статьи было сказано, что в системе картриджа есть ракель, который счищает тонер, не пошедший в работу. Этот тонер попадает в специальный отсек - бункер. Там он собирается и при восстановлении или заправке вычищается. Но, увы, иногда плохой тонер или невнимательность при проведении работ приносят непредсказуемые неприятности.

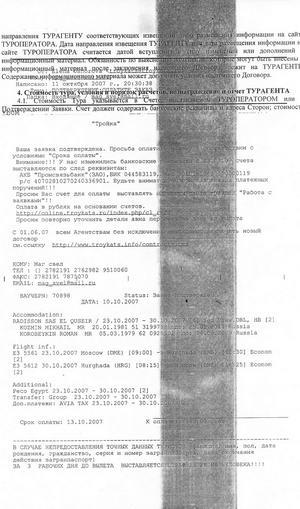

Переполненный бункер подсыпает тонер наружу - на распечатках это видно сразу

Решение проблемы - чистка бункера или замена картриджа.

Делая шаг в сторону, хотим отметить, что не всегда в проблемной печати виноваты компоненты картриджа. Для многих пользователей принтер - это коробочка, которая только и умеет, что печатать. Но для всех сервисных инженеров принтер - это произведение искусства. Даже если он самый простой персональный «монохромник». И прежде, чем ругать расходные материалы, нужно убедиться, что виноват именно картридж.

Экзотические отклонения в аппаратную часть принтера Hewlett-Packard LaserJet 1300 - неудачная замена термопленки повлекла муар вокруг букв

Чтобы определить, какая часть принтера виновата в некачественной печати, нужно немного разбираться в технологиях печати, и понимать, как все это работает. Для этого на существует раздел по принтерам и расходным материалам.

Конечно, в поисках наиболее частых поломок в картридже, можно углубиться еще на 5-7 вариаций плохой печати. Но это бывает, когда картридж переработал свой ресурс не один-два раза, а все десять. Тогда и фетровые вставки сотрутся, что повлечет люфт магнитного вала, и ракель будет в рисках, и тонер снова будет подсыпать. Чтобы неприятности не подстерегали вас неожиданно, используйте качественные расходные материалы. Главное, не спутать в поисках необычной поломки бытовую ситуацию:

При использовании качественного тонера для картриджей и их регулярном обновлении, они не подведут. Помните, что экономить на экономии может быть накладно. Согласитесь, что малоприятно, когда представляешь товарную группу большой стоимостью клиенту на материалах, которые перечеркнуты принтером вдоль и поперек. Какое впечатление будет у человека, который увидит тот прайс, с которого и началась данная статья? А стоимость замены барабана для той компании была бы всего лишь 500 рублей. Продавая машины стоимостью 500 000 рублей, такой нюанс можно было, и устранить, а не позориться перед клиентами. Конечно, бывают ситуации, когда не хватает ресурса картриджей или нет возможности отправить курьера за очередной порцией расходных материалов для принтера. Но это в целом не наша задача, решать такие организационные проблемы. Наша цель была технически проанализировать неисправности картриджей. Что мы и сделали.

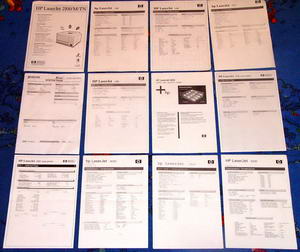

Так должны выглядеть распечатки с принтеров, не зависимо от бренда и модели. Все они четкие, контрастные и без единой помарки. Идеальное качество документооборота, которое и состоит из качества каждого конкретного распечатка.

Заключение

Как сказано в свежем рекламном постулате компании Hewlett-Packard - «Перезаправленные картриджи - головная боль. HP - средство от нее!» Мы бы не заявляли так категорично, а скорее, посоветовали правильно выбирать расходные материалы или компанию по заправке и восстановлению. Тогда будет ощутимая экономия и никакой головной боли. Проверено который год многими компаниями.

Надеемся, что статья помогла ИТ-работникам расширить теоретические знания и получить практическую наработку, что и как исправлять при возникновении некачественной печати. Скажем по секрету, приведенные материалы имеют много общего с технологией цветной печати. Из-за некоторой специфики решено было разделить материал на монохромную и цветную печать. В ближайшее время ждите статьи по расходным материалам как аналитического, так и сугубо практического характера в отношении цветной лазерной печати.

Одной из самых важных частей и одновременно основным расходным материалом в лазерном принтере является его картридж. В конструктивном плане картридж лазерного принтера является не таким уж простым устройством, как кажется поначалу.

Обычно он состоит из следующих деталей: фотовал, ракель, магнитный вал, дозирующее лезвие и ролик заряда. Кроме того, не все картриджи схожи друг с другом, дело в том, что в расходных материалах Brother Samsung и Xerox в отличие от HP и Canon используется немагнитный тонер, а вместо магнитного вала они оснащены резиновым валом дозировки. Также следует добавить, что в расходных материалах этих трех компаний нет бункера отработки и лезвие дозировки в них выполнено из металла.

Такая деталь картриджей, как ракель, является металлическим каркасом, край которого оснащён специальным чистящим элементом, обладающим хорошей эластичностью. Основное предназначение данной детали заключается в удалении тонера, который остаётся после переноса изображения на лист бумаги.

Следует отметить, что ракель обладает примерно таким же сроком службы, что и фотобарабан. Следовательно, меняют ракель, как правило, одновременно с фотовалом. Данная деталь имеет фетровый уплотнитель тонера, благодаря которому последний не высыпается наружу из бункера отработки.

Особого внимания заслуживают картриджи Samsung. Дело в том, что, как правило, ракель в них отсутствует - вместо него используется т. н. валик первичного заряда, который очищается специальной щеткой.

Бункер отработки

Такая деталь, как бункер отработанного тонера представляет собой часть картриджа, предназначенную для хранения отработанного порошка. Последний попадает туда после счистки с фотобарабана. При каждой перезаправке требуется обязательная очистка данного контейнера.

Фоторецептор

Для начала нужно ответить на следующий вопрос: что такое фотобарабан? Деталь такого вида для картриджей является сверхчувствительным «сердцем», являющееся полым цилиндром, для изготовления которого используют алюминий. Сверху данное изделие покрыто диэлектрическим слоем.

Фоторецептор может находиться как в самом принтере, так и в его картридже. На некоторых аппаратах, например, на технике Brother картридж состоит из двух частей – тонер и драм. В одной части находится фотобарабан, а другая содержит тонер. Меняются они независимо друг от друга – по мере износа.

Функция фотобарабанов заключается в следующем: после отправки листа бумаги на печать, вал первичного заряда, прижатый к фотовалу, передаёт ему заряд со знаком минус и вместе с этим способность отталкивать частицы тонера (порошок в картридже). Все те участки, которые были помечены лазерным лучом, меняют свой заряд на положительный, в результате чего они притягивают к себе тонер. Таким образом, фотовал формирует видимый отпечаток изображения, отправленного на печать.

На финише бумага с налипшим на её поверхности тонером проходит через печку с высокими температурными показателями, что даёт возможность надёжно закрепиться тонеру на листе. Вообще, фотовал - это самая капризная, но одновременно с этим дорогая деталь лазерного принтера любой модели. До него, как правило, нельзя дотрагиваться, т. к. это может привести к резкому ухудшению качества последующей печати.

Коротрон

Коротрон представляет собой тонкую проволоку, на которую подаётся высокое напряжение. Предназначение данной детали заключается в переносе заряда, в результате чего выделяется некоторое количество озона. С помощью коронатора электризуется поверхность фотобарабана, на поверхности которого, в свою очередь, появляется первичный заряд. Коротроны в виде проволоки использовались практически во всех аналоговых копирах, сейчас же они используются гораздо реже чем раньше. Многие производители перешли на использование роликов заряда. Но и сегодня проволочные коронаторы устанавливаются в принтеры и МФУ Brother.

Заражающий ролик

Вал заряда представляет собой изделие, состоящее из металлического сердечника, заключённого в оболочку из резины. Основная задача данной детали заключается в том, чтобы заряжать фотобарабан частицами с отрицательным зарядом. Помимо этого, вал первичного заряда в картриджах от Samsung служит ещё и для очистки фотобарабанов от всевозможного мусора.

Шторка фотовала

Данная деталь картриджа служит в защитных целях для того, чтобы фотобарабан, находящийся внутри картриджа, не был поврежден во время транспортировки. Она защищает его от пыли и прочих негативных факторов. Когда картридж устанавливается в принтер, шторка открывается и позволяет беспрепятственно лазеру устройства заряжать фоторецептор. Следовательно, чтобы получить доступ к фотовалу, когда вы извлекли картридж из устройства, в первую очередь необходимо отодвинуть эту защитную шторку.

Этот элемент картриджа предназначен для равномерной передачи микрочастиц тонера на поверхность фотовала. Выполнен магнитный вал, как правило, в виде полой трубки, содержащей магнитный сердечник. При этом в расходных материалах компании Samsung магнитный вал называется «Девелопер-роллером» и состоит из состава, который по своим свойствам напоминает качественную резину. Ещё есть т. н. бушинги магнитного вала, которые являются пластиковыми втулками, задающими зазор между магнитным валом и фоторецептором.

Лезвие дозировки

Деталь под названием лезвие дозировки предназначена для того, чтобы создавать равномерный слой тонера на магнитном валу. Для его изготовления используют металл или пластик, обладающий хорошей эластичностью. Помимо механического износа, дозирующее лезвие также подвержено воздействию грязи. По этой причине его необходимо регулярно и тщательно очищать от любых инородных частиц. Кроме того, дозирующее лезвие обладает гладкой поверхностью, что необходимо для того, чтобы обеспечить равномерное распределение красящего вещества.

Чип

Такая немаловажная деталь лазерного принтера, как чип картриджа способна считывать количество отпечатанных листов бумаги. Собой он представляет собой небольшую флеш-память, которая заполнена информацией, связанной с работой данного расходного материала. К примеру, в чипе имеются сведения о серийном номере картриджа, а также его типе и дате изготовления. Таким образом, чип на картридже является своего рода его «паспортом», тем более он может предупредить пользователя о том, что тонер закончился.

А на принтерах Xerox и Samsung чип может и вовсе заблокировать дальнейшую работу устройства, если чип сообщит ему о том, что тонер закончился. И чтобы перезаправить картридж с таким чипом понадобится либо его менять, либо перепрошивать само устройство. Пользователи принтеров HP и Canon лишены подобных проблем – устройство будет говорить им, что расходный материал закончился, но работу аппарата чип не прекратит.

Таким образом, устройство картриджа принтера лазерной модели является довольно сложным. Главное не забывать, что фотобарабан для картриджа в этом случае является его основным элементом, в связи с чем при перезаправке с ним следует обращаться предельной аккуратно. Важное отличие картриджей, предназначенных для лазерного принтера, от струйного заключается в том, что их легче заправлять и при необходимости в них можно поменять любую деталь. И это, несмотря на то что они не предназначены производителем ни для разборки, ни для заправки. При этом разобрать такой картридж при грамотном и ответственном подходе можно самостоятельно, не прибегая к помощи мастеров.

В принтерах, печатающих по лазерной технологии, картриджи являются неотъемлемой частью системы воспроизведения изображения. В сменном блоке, заправленном красящим составом, сосредоточено почти 70% всех деталей, участвующих в создании печати.

Конструктивные элементы картриджа

В общем виде, сменный блок представляет собой герметичный бункер имеющий отсек с красящим составом - черным, красным, желтым или синим и э лектромеханические детали для создания оттиска. Различают два вида сменных устройств для лазерных принтеров, со встроенным фотобарабаном или без него. Во втором случае, светочувствительный вал устанавливается в корпусе принтера и продолжительность работы барабана значительно увеличивается.

Рис. 1 Основные детали лазерного картриджа

Детали и конструкции тонерного бункера

В этом отсеке, кроме самого порошка, располагаются элементы для нанесения краски на поверхность фотоцилиндра. Это:

  • магнитный ролик;
  • нож для дозирования красящего состава;
  • лезвие, уплотняющее смыкание магнитного вала и корпуса;
  • активатор для смешивания тонера и поддержания рекомендуемой плотности.

MagRoller (магнитный валик). Изготавливается или из алюминиевой трубки с защитным покрытием и магнитным стержнем внутри, или плотной резины с магнитными свойствами. Крепление вала к стенкам корпуса выполнено втулками, позволяющими ему свободно вращаться.

Магнитное поле, притягивая металлизированные частицы краски, обеспечивает тонер отрицательным зарядом. Ровная поверхность вала, залог качественной печати.

Doctor Blade (дозатор тонера). Прямоугольный металлический каркас, длина которого соответствует размерам намагничивающего валика, оборудованный гибкой пластиной. Материалом пластины может быть металл или полиуретан.

Назначение дозирующего ножа, оставлять на магнитном ролике ровно столько тонера, сколько необходимо для печати на данном этапе. Износ лезвия отражается на качестве оттисков, металлическая гибкая пластина может получить царапины или сколы, полиуретан служит дольше, но все равно истончается со временем и хуже дозирует. Регулярная чистка дозирующей пластины или ее своевременная замена при сильном износе, позволят восстановить качество печати.

Mag Roller Sealing Blade (уплотнительное лезвие). Изготавливается из гибких материалов, не травмирующих поверхность магнитного вала. Чаще всего, это полиуретан.

После передачи тонера на фоторецептор, та его часть, что оказалась невостребованной для проявки рисунка, остается на поверхности магнитного ролла. Уплотнительное лезвие снимает остатки краски и оставляет ее в тонерном отсеке для повторного использования.

Toner Agitator Bar (рамка-активатор). Металлическая вращающаяся рамка. Предотвращает слипание и комкование красящего порошка. Тонер оптимальной плотности легко и равномерно притягивается к магнитному валу.

Toner (тонер). Тонкодисперсный порошок из полимеров или восков. Цвет придается соответствующими пигментами, а для получения магнитных свойств обрабатывается оксидами металлов.

Отделение отработанного тонера

В этом отделении происходит экспонирование и проявка изображения. Основные элементы:

  • фотобарабан;
  • коронатор;
  • лезвие очистки барабана;
  • лезвие подбора тонера.

Organic Photo Conductor (OPC) Dram (фотобарабан). Основной элемент воспроизведения изображения. Выполняется в виде полого цилиндра покрытого органической светочувствительной пленкой или оксидом цинка, имеющего фотопроводящий эффект.

Отрицательно заряженный фоторецептор облучается лазерным лучом. Экспонирование изображения производится программатором, на участках воспроизводящих рисунок, лазер нейтрализует отрицательный заряд. В результате экспонирования, на эти участки притягивается тонер с магнитного вала.

Срок жизни светочувствительной пленки невысок, поэтому эту деталь приходится часто менять. Барабаны с металлическим покрытием более живучи, но также подвержены засвечиванию или деформациям при неаккуратной эксплуатации.

Primary Charge Roller (вал первичного заряда). Изготавливается в виде вала с упругим покрытием, внутри находится проводник, пропускающий коронный разряд.

Задача коронатора, равномерно зарядить поверхность фотоцилиндра отрицательным зарядом. До начала работы, фотобарабан не имеет полярности, то есть его поверхность является диэлектриком. Прохождение разряда создает вокруг вала первичного заряда электрическое поле, которое воздействуя на светочувствительную поверхность фотобарабана, придает ему отрицательный заряд.

Именно работа коронатора сопровождается выделением озона. После переноса изображения на бумажный носитель и очистки фотобарабана от остатков тонера, коротрон опять вступает в действие для снятия с фотоцилиндра запрограммированного изображения.

Wiper Blade (чистящий нож, ракель). Нож выполнен в виде легкой металлической пластины с наклеенным лезвием из резины или полиуретана.

Не весь тонер попадает на лист бумаги, некоторая его часть остается на фотокондукторе. Вайпер убирает остатки красящего состава в отсек отработки.

RecoveryBlade (подбирающее лезвие). Изготавливается из полиуретана. Предназначено для предотвращения попадания тонера, снимаемого ракелем, на бумагу.

Таблица. Ресурсы работы узлов картриджа (в циклах)

Картридж

Вал первичного заряда

Фотобарабан

Магнитный вал

Принципы взаимодействия элементов картриджа при печати

Картридж первый вступает в работу при подаче сигнала «на печать». Происходят следующие действия.

Рис. 2 Схема работы картриджа в лазерном принтере

  1. Обработка фотобарабана коронатором (PCR) для придания поверхности цилиндра отрицательной полярности.
  2. Включение лазерного блока, находящегося в корпусе принтера. Лазер, управляемый программатором, снимает часть заряда с тех точек фотореагентной поверхности цилиндра, где запрограммировано изображение. Этот процесс называется экспонированием. В результате получается комплекс точечных зарядов с разным уровнем полярности. Более сильно отрицательно заряженные точки поверхности будут отталкивать одноименно заряженный тонер. Соответственно, экспонированные части поверхности притянут краску и заданное изображение проявится.
  3. Параллельно с работой лазера, включается магнитный вал. Он притягивает тонер из бункера и придает ему отрицательную полярность. Взаимодействие полей магнитного вала и фотобарабана способствует переносу красящего порошка на светочувствительную поверхность. Отключение аппарата в этот момент работы, позволит рассмотреть нанесенный на фотоцилиндр рисунок. Такой метод применяют для диагностики износа поверхности фотобарабана.
  4. С фотокондуктора изображение переносится на поданный лист бумаги. Предварительно лист протягивается через валики, придающие ему положительную полярность. Изображение, сформированное отрицательно заряженным тонером на поверхности барабана, попадает на бумагу. Для закрепления текста и рисунков, бумажный лист протягивается через подогретые валы, расплавляющие тонер.
  5. Следующим этапом проводится очистка фотоцилиндра от остатков краски. Процедура выполняется чистящим ножом.
  6. Далее, коронатор снимает предыдущее экспонированное изображение и подготавливает фотокондуктор к следующему этапу печати.

После восстановления исходных данных, процесс повторяется. Печать одного листа формата А4, может включать несколько последовательно выполняемых процессов переноса текста.

Оснащение лазерных картриджей чипами

В настоящее время, все производители оснащают сменные блоки для принтеров программируемыми модулями - ЧИПами. Наличие подобных аксессуаров в картриджах имеет как положительные, так и отрицательные стороны.

Что хорошего в ЧИПах

  1. Фиксируют количество неотработанного тонера.
  2. Определяют объем использованной краски, возвращенной в отсек отработки.
  3. Взаимодействуют с системой автоматической калибровки аппарата. Система отслеживает чистоту цветопередачи и качество печати.
  4. Оптическая система, расположенная в картридже, записывает данные в модуль.

Рис. 3 Картриджи для цветной лазерной печати

Что плохого в ЧИПах

  1. Может быть запрограммирован на определенное количество отпечатанных листов или даже поворотов фотобарабана.
  2. После сообщения об окончании тонера, нарушается взаимосвязь с системой калибровки. На отпечатках появляется сопутствующий фон и снижается цветопередача в цветных принтерах.
  3. Некоторые модули могут работать только с определенными моделями принтеров и картриджей. К примеру, в цветном лазерном принтере нельзя поменять чипы на картриджах, с красного на зеленый или черный блок.
  4. Бесконтактные радиочипы сложно обнаружить и заменить.
  5. После окончания краски, ЧИП может заблокировать работу принтера.
  6. Не перепрограммируемые ЧИПы, стоят довольно дорого.

Клиентам не стоит грешить на жадность компании производящей повторную заправку картриджей. Помимо стоимости тонера, приходится заменять некоторые детали, подвергшиеся значительному износу или деформациям при экстремальной эксплуатации. Но, самую значительную часть стоимости повторной заправки составляют программируемые модули.

Лазерные принтеры (в частности, модели НР) являются очень надежными и неприхотливыми в эксплуатации устройствами. Какие-либо дефекты печати на бумаге, как правило, возникают из-за нарушения правил эксплуатации или износа частей картриджа, которые мы легко меняем на новые, даря очередную жизнь вашему картриджу, и избавляя вас от больших трат на новый картридж.

Чаще всего встречающийся дефект – это повреждение поверхностей металлической скрепкой от степлера, которую забыли вынуть из листа бумаги перед печатью.

Как же определить, глядя на отпечатанный лист, какой именно элемент требует скорейшей замены? Сделать это достаточно просто.

Для начала приведены образцы распечатков, которые указывают на явное отсутствие тонера:

Рис. 1

На рисунке №1 приведен образец классического окончания тонера в картридже, на отпечатке видно, что кроме пробелов текста не видны более ни какие дефекты. Такой картридж подлежит только заправке.

Рис. 2

МАМАСУПЕР КОРЕЙСКАЯ КОСМЕТИКА. ПОДПИШИТЕСЬ НА ГРУППУ VK И ЧИТАЙТЕ СТАТЬЮ ПОЛНОСТЬЮ. СПАСИБО.
