Ламповый усилитель для наушников из поднебесной или история приобщения к хорошему звуку. Ламповый унч для наушников - новое решение Ламповые унч с низковольтным питанием

В этой статье мы поговорим о том, как самостоятельно изготовить ламповый усилитель для наушников. Многие меломаны отказываются от современных усилителей, так как не считают издаваемый ими вес качественным. Намного приятнее слушать так называемый «ламповый» звук - он звонче, насыщеннее, в нем даже есть какое-то скрытое тепло.

Да и внешний вид лампового усилителя намного интереснее, нежели транзисторного или на микросхемах. Он светится в темноте, издает иногда потрескивания при прогреве ламп. А монтаж можно выполнять любым способом - хоть навесным, хоть на печатном текстолите. В статье будет рассмотрено несколько способов изготовления усилителя.

Корпус - какой выбрать?

Для ламповой техники идеальным материалом окажется алюминий - он внешне привлекательный, да и работать с ним одно удовольствие. Но можно использовать и оцинкованную сталь - вот только она тоньше, придется делать ребра жесткости. Но допускается применять и более дешевые материалы - подойдет фанера, пластик. Можно использовать и готовые корпусы от старой аппаратуры и даже фанерные шкатулки. Главное, чтобы размеры были подходящими - в корпусе должны уместиться все детали.

Обратите внимание на то, что при изготовлении лампового усилителя для наушников своими руками потребуется пользоваться источником питания с высоким напряжением. На аноды ламп придется подавать не менее 120-150 В. И желательно для компактности все уместить в одном корпусе. А для того чтобы не возникло никакого постороннего фона в наушниках, необходимо осуществить экранирование блока питания от основных элементов конструкции, особенно от выходного трансформатора звука (если таковой имеется).

Изготовление корпуса из алюминия

Как вы понимаете, изготовить для наушников можно на любой основе. Но алюминиевый будет смотреться намного привлекательнее. Поэтому вам необходимо найти подходящий материал - он не должен быть тонким, чтобы не прогнулся под тяжестью установленных деталей. Вам потребуется изготовить короб из алюминия. Соединения лучше сделать при помощи сварки - после обязательно швы тщательно обработать, чтобы они не выделялись.

Затем, после формирования короба, нужно внутри установить перегородку - она послужит экраном между блоком питания и узлом усилителя. В этом экране делаете отверстие, в которое впоследствии прокладываете провода питания. Намечаете положение всех элементов - ламп, трансформаторов, регуляторов, выключателей и гнезд. В случае применения навесного монтажа на всех этих элементах будут устанавливаться пассивные компоненты - резисторы, конденсаторы, и т. д. Но можно применять и монтаж на печатной плате - правда, могут возникнуть при этом трудности. Все моменты сейчас и рассмотрим.

Печатный монтаж

Этот способ монтажа довольно привлекательный, но придется четко размечать положение гнезд под лампы и отверстия в корпусе. Если они не будут совпадать, то установка ламп и их замена окажется проблемой. При использовании такого способа монтажа на печатной плате устанавливаются все резисторы, конденсаторы и диоды, а также гнезда под лампы. Все остальные компоненты - гнезда типа «джек», регуляторы тембра и громкости, «тюльпаны», монтируются на боковых стенках и соединяются с платой при помощи экранированных проводов.

При изготовлении печатной платы потребуется раствор хлорного железа, перманентный маркер, а также фольгированный текстолит. Главное - правильно разметить дорожки. Они не должны быть слишком длинными - это может стать причиной появления постороннего фона. Чтобы на все 100% избавиться от фона, можно поверх дорожек на расстоянии 0,5 см (лишь бы не касался) поставить экран из тонкого металла. Его обязательно соединяете с общим проводом (минусом питания).

Навесной монтаж

Этот тип монтажа хоть и не отличается красотой, зато надежен и позволяет уменьшить длину выводов элементов. Это благоприятно сказывается на работе устройства. При изготовлении лампового усилителя для наушников на 6Н6П (это двойной триод) можно реализовать схему, в которой будет всего две лампы. Причем задействованными окажутся две половинки - одна в качестве предварительного усилителя с регулятором тембра, вторая будет оконечным каскадом. Рекомендуется применять трансформаторы - они позволяют уменьшить сопротивление каскада.

Для того чтобы реализовать на практике навесной монтаж, необходимо просто сделать отверстия под гнезда ламп. Но нужно делать отверстия как можно ближе друг к другу - это позволит избавиться от возможного появления фона при работе. Затем намечаете отверстия под установку переменных резисторов и гнезд для подключения наушников и источников сигнала. Обязательно сделайте отверстия для креплений силового трансформатора и выходного звукового. И не забудьте про электролитические конденсаторы. В той части корпуса, где планируется монтаж блока питания, нужно сделать отверстия под провод и выключатель. Желательно устанавливать предохранитель. Можно применять самовосстанавливающийся, благо он имеет низкую стоимость.

Выбор схемы для усилителя

Если обратить внимание на то, какие используют схемы радиолюбители в своих конструкциях, то можно увидеть, что выбор-то не очень большой. Отличия могут быть в лампах, которые используются в конструкции. если вы делаете ламповый усилитель для наушников на 6Н6П, то получите относительно малогабаритное устройство. Но в случае применения лампы типа 6Н6С размеры конструкции увеличиваются - гнезда у них отличаются, причем существенно.

Классическая схема - это предварительный усилитель на лампах типа 6Н6П или 6Н2П. Некоторые меломаны используют 6Н23П - обосновывают свой выбор тем, что у нее звук намного приятнее. Выходной каскад может строиться на аналогичном триоде или же пентоде типа 6П14П. В этом случае можно добиться большего усиления, но при использовании наушников в качестве нагрузки это не очень-то и надо.

Кстати, существуют пальчиковые лампы - у них размеры намного меньше, чем у тех, которые были приведены в статье. Для них не нужно устанавливать гнезда, они просто впаиваются в плату. Такие лампы удобно использовать в случаях, когда пространство для монтажа ограничено. Вот только на виду эти лампы не будут - их лучше прятать внутрь хорошо проветриваемого корпуса.

Изготовление блока питания

Обратите внимание на то, что любой, даже самодельный ламповый усилитель для наушников нуждается в питании. Обязательно должно быть три обмотки в трансформаторе:

  1. Накальная - напряжение переменное 6,3 В.
  2. Анодная - напряжение от 150 до 300 В.
  3. Сетевая - для подключения к розетке.

Обязательно в цепи нужно устанавливать предохранитель и выключатель - это позволит сделать использование усилителя максимально безопасным. Обратите внимание на то, что все обмотки должны быть уложены плотно. Также не допускается наличие зазоров в сердечнике. Это может стать причиной появления постороннего шума. Трансформатор должен работать бесшумно - это главное условие.

Выпрямитель и фильтры

Затем необходимо сделать отверстия под установку электролитических конденсаторов - они используются в блоках питания для избавления от переменной составляющей тока. В качестве выпрямителя можно использовать сборку, состоящую из четырех полупроводниковых диодов. Называется она «селеновый выпрямитель». Корпус из тонкого алюминия, четыре вывода, к которым подключается источник переменного тока и нагрузка. Конструкция не очень сложная, но достать такой прибор становится все сложнее.

Поэтому в качестве выпрямителя портативного лампового усилителя для наушников лучше всего использовать обычные полупроводниковые диоды. Единственное условие - величина обратного напряжения должна быть 300 В и выше. Для ламповой техники высокие напряжения - это нормальное явление. Рекомендуется устанавливать дополнительные дроссели - они позволят избавиться от высокочастотных помех, которые могут проникнуть из сети. Это актуально для случаев, когда усилитель планируется использовать совместно с ноутбуком, персональным компьютером, и любой другой техникой, в которой используются импульсные блоки питания.

Накальные обмотки

Напряжение накала для большей части радиолам составляет 6,3 В. Максимально допустимое значение - 7 В. Но есть и лампы, у которых для накальных обмоток нужно 12,6 В (например, ГУ-50). Но это лампы, которые используются исключительно в мощной аппаратуре и для нашей конструкции они не применимы. Обмотка накала должна быть намотана толстым проводом - чтобы обеспечить все цепи питанием. Кроме того, от нее же можно запитать лампу (или светодиод), которая будет сигнализировать о включении/отключении усилителя.

Иногда в литературе можно встретить рекомендации специалистов - выпрямлять ток перед подачей на накалы ламп. Это хорошее решение для избавления от посторонних шумов, возникающих при работе. Дело в том, что нить накала, словно динамик, немного «гудит» при питании от источника переменного тока. Она колеблется с частотой около 50 Гц. Эти колебания могут влиять на работу УНЧ. Чтобы от них избавиться, достаточно установить мостовой выпрямитель и несколько электролитических конденсаторов. Тогда только не будут вибрировать нити накалов.

Сборка усилителя

А теперь приступим к сборке усилителя - дело это кропотливое, но выполняется очень просто. Даже самые для наушников собираются по классическим схемам, о которых мы говорили выше. Выбрав конкретную схему, можно приступать к ее реализации. Соберите все элементы, которые вам потребуются. Установите переменные резисторы и можно начинать сборку.

Первым делом прокладываются шины питания нитей накала. Для экономии иногда один из проводов соединяют с корпусом. В нашем случае питание происходит постоянным током, поэтому с корпусом нужно соединять минус. Следовательно, на каждом гнезде лампы необходимо соединить с корпусом один из выводов нити накала. На второй вывод подается плюс от источника питания. Затем, когда все шины находятся на своих местах, можно приступать к установке пассивных компонентов.

Монтаж элементов

Первым делом нужно произвести соединения цепей, которые могут быть причиной появления постороннего фона. При подключении наушников к ламповому усилителю может слышаться характерный звук, который говорит о том, что в цепях присутствует некачественное соединение. Переменные резисторы соединяете с элементами схемы при помощи экранированных проводов - добейтесь того, чтобы провод без оплетки был максимально коротким. Прокладываете аккуратно провода, можно использовать фиксаторы для крепления.

Затем производите установку резисторов и конденсаторов - высоковольтную (анодную) часть нужно делать самой последней. Для облегчения монтажа можно использовать цилиндрические электролитические конденсаторы типа ВЗР КЭ-2М. Они при помощи гайки закрепляются на корпусе. Минус - это корпус конденсатора, плюс - центральная жила. Именно с ее помощью можно облегчить проведение монтажа - она соединяется с «+300В» от источника питания. А затем к этой жиле припаиваются резисторы, второй вывод которых соединяется с анодами ламп.

Завершение монтажа

Теперь нужно реализовать подключение наушников к ламповому усилителю - делается это при помощи штекеров типа «джек». Сразу нужно оговориться, что использовать разъем 3,5 мм неудобно - его и поставить сложно, и пайку производить тоже проблемно. Поэтому лучше использовать разъемы 6,5 мм - они красиво смотрятся на корпусе из алюминия. Если вы изготавливаете бестрансформаторный ламповый усилитель для наушников, то необходимо нагрузку подключать в анодную цепь.

Рекомендуется перед началом проведения работ определиться с тем, нужен ли микшер. Это устройство, при помощи которого делается слияние нескольких сигналов в одно целое. Другими словами, можно взять сигнал от микрофона, компьютера и гитары, отрегулировать величину усиления и подать на вход УЗЧ. Поэтому, если нужно сделать несколько входов, потребуется установить дополнительные разъемы типа «тюльпан» или «джек». И по каждому входу делается регулировка громкости - для этой цели устанавливаются отдельные переменные резисторы.

Стереофонические УНЧ

И еще один момент. При изготовлении стереофонического лампового усилителя для наушников на 6Ж1П или аналогичной лампе необходимо использовать переменные резисторы спаренного типа - два в одном. Другими словами, на одном рычаге должно быть два бегунка. С помощью такого устройства можно одновременно производить регулировку усиления сразу по двум каналам.

Если усилитель стереофонический, то для каждого источника сигнала используется отдельный предварительный усилитель. Оконечный каскад может быть общим. Но самый простой способ реализации стереоусилителя - это изготовление двух монофонических устройств. На один подается сигнал от левого канала, на второй - от правого. По аналогичной схеме можно изготовить и усилитель для сабвуфера. Нужно только добавить в конструкцию фильтр низких частот. Но при изготовлении простого лампового усилителя для наушников своими руками это не потребуется.

Трансформатор звука

При изготовлении лампового УНЧ по классической схеме необходимо применять трансформаторы типа ТВЗ. Такие устанавливались раньше на усилителях в радиолах и радиоприемниках. Если присмотреться, то можно увидеть, что никаких практически отличий от сетевых трансформаторов нет. А теперь подробнее:

  1. Напряжение питания первичной обмотки у сетевых и звуковых трансформаторов около 250 В.
  2. На вторичной обмотке напряжение около 9-10 В.

Иными словами, в качестве звукового трансформатора можно использовать даже китайский сетевой. Их можно найти как в дешевых колонках, так и в различных приборах. Вот только нужно обратить внимание на качество стали, из которой изготавливается сердечник. У трансформаторов типа ТВЗ или ТВК (использовались для кадровой развертки ламповых телевизоров) сталь намного качественнее, нежели у китайских собратьев.

В том случае, если применена схема стереофонического усилителя, потребуется учесть одну особенность. Соединять вторичные обмотки трансформаторов для лампового усилителя для наушников нужно последовательно. Средняя точка соединяется с корпусом устройства. Второй вывод - это левый канал, а третий - это правый. Такой усилитель можно использовать и в качестве предварительного каскада для домашней акустической системы. К ней можно подключить сразу несколько сигналов от различных источников.

В заключение

Но можно самостоятельно сделать не только из подручных материалов ламповый усилитель для наушников. Набор для изготовления подобных девайсов можно приобрести за относительно небольшую цену. Конечно, отдавать деньги за то, что можно найти на любой свалке - это глупость. Самое сложное при работе - это изготовление корпуса. Работать с алюминием легко, вот только сварку его осуществлять проблематично - проще найти человека, который занимается этим делом. Можно, конечно, применить болтовое соединение. Вот только оно оказывается намного слабее.

Настройки не требует устройство, подключить наушники к ламповому усилителю довольно просто - работать все начинает буквально сразу же. Если сомневаетесь в своих силах, то попробуйте сначала изготовить «черновой» вариант - так сказать, на коленке. После изготовления такого устройства можно сделать несколько экспериментов, которые помогут определить необходимые параметры элементов. Дело в том, что путем подбора конденсаторов можно изменить тембр - повысить или понизить частоту воспроизводимого звука.

Усилитель, изготовленный по классической схеме, будет долго работать, ведь ресурс радиолампы составляет около 1000 часов. А заменить ее можно буквально за пару секунд. К такому устройству можно подключать даже виниловый проигрыватель - это будет актуально для любителей «старины». А вот выход, который подключается к наушникам, можно соединить со входом звуковой карты - это позволит оцифровать любую виниловую пластинку.

Из-за большого объема информации и фотографий статья будет разделена на две части. В первой части Вы узнаете краткую информацию, которая поможет сориентировать Вас на предстоящую работу, во второй части я опишу , а так же поделюсь своими впечатлениями после его прослушивания.

Схема
За основу была взята классическая бестрансформаторная SRPP схема с использованием радиолампы 6н6п, автором которой является Олег Иванов. Схема была мной незначительно изменена и переработана. Были подобраны свои номиналы радиоэлементов и изменена часть схемы блока питания.В зависимости от выбора способа выпрямления анодного напряжения, можно применить выпрямитель на кенотроне либо использовать диодный мост.

Выбор в пользу использования в выпрямителе диодного моста либо кенотрона дело каждого. На диодах минимальное падение анодного напряжения, нет такой нагрузки на трансформатор, также не требуется отдельная накальная обмотка. Для большинства схем ламповых УНЧ диоды вполне подойдут 1N4007.

Кенотронное выпрямление напряжения является классическим методом в ламповой технике, многие отдают ему свое предпочтение из-за эстетических соображений и некоторых преимуществ над полупроводниковыми диодами.

Плюсы в кенотронном питании схемы:
— Плавная подача анодного напряжения, что позволяет продлить срок службы радиоламп усилителя (косвеннонакальный кенотрон);
— Практически полное отсутствие сквозного и обратного тока;
— Ограничение бросков тока в момент включения за счет плавного разогрева катода и подачи напряжения на LC-фильтр цепи анодного питания;
— Уменьшение величины импульсов тока подзаряда конденсаторов фильтра.

К недостаткам кенотронного питания можно отнести:
— Высокое внутреннее сопротивление, из-за которого происходит просадка анодного напряжения;
— Ограниченный ресурс работы кенотрона;
— Для питания кенотрона требуется дополнительная накальная обмотка и вывод средней точки анодной обмотки силового трансформатора;
-При неправильном подборе элементов фильтра, кенотрон может выйти из строя из-за броска тока.

Для устранения пульсаций анодного напряжения используют дроссель с индуктивностью порядка 5Гн (в основательном подходе индуктивность рассчитывается согласно пульсациям БП УНЧ). В данной схеме был использован дроссель Д31-5-0,14.

Макет
Для проверки работоспособности схемы обычно изготавливают макет. Во время работы с макетом можно неоднократно добавлять и менять расположение радиодеталей, менять компоновку, дорабатывать схему, так же решать вопросы, которые могут возникнуть при постройке лампового усилителя. Макет прост в изготовлении. Макетирование схемы можно выполнить навесным монтажом «на проводах» либо используя монтажные стойки. Фанерная основа для макета проста в механической обработке, хорошо сверлятся отверстия и податлива напильнику. Главное при распайке схемы сделать хорошую земляную (минусовую) шину.
Монтаж на макете отличается от финального монтажа на шасси. При сборке готового лампового усилителя не допустимы длинные провода и расположение незакрепленных элементов схемы на шасси.

Шасси и элементы корпуса лампового усилителя
Шасси обязательно должно быть железное, так же из этого материала изготавливают защитные кожухи на трансформаторы. Железо является ферромагнитным материалом, его использование убережет от различного рода наводок и избавит от возможности их появления.
Шасси можно самостоятельно выкроить из листового метала, например, из кровельного железа, использовать старый корпус от системного блока компьютера или подобрать подходящую по габаритам металлическую коробочку. Не стоит так же забывать о железных вентиляционных рукавах (коробах).

Защитные кожухи на трансформаторы изготавливаются по аналогии с шасси, либо используют уже готовые решения (различные металлические коробочки, стаканы-баночки из нержавейки). В защитных кожухах следует сделать вентиляционные отверстия для отвода теплого воздуха.

На этапе проектировании шасси следует задуматься о концепции общего вида готового изделия. Лакокрасочное покрытие должно быть нанесено на шасси до того как к нему будет что-то прикручено. Если будут использоваться различные декоративные накладки, то следует продумать заранее и сделать отверстия для их установки.

Радиодетали

Для предотвращения выхода из строя, перегрева и ухода в насыщение силовой трансформатор выбираем с запасом по мощности. Электролитические конденсаторы в фильтре цепи анодного питания также берут с 20% запасом по напряжению. Для уменьшения влияния температуры и внешних атмосферных факторов выбираем советские резисторы с небольшим запасом по мощности. Входные-выходные сигнальные гнезда, корпуса конденсаторов должны быть изолированы от шасси. Шунтирующие конденсаторы выбираются предпочтительно пленочные.

Перед монтажом подберите радиодетали путем измерения мультиметром близко к номиналу, согласно схемы. Так же неплохо проверить силовой трансформатор. Часто трансформаторы для экономии медной проволоки изначально недоматывались на заводах, что приводило к большому току холостого хода первичной обмотки, а это в свою очередь сказывается на гуле трансформатора.

Инструменты для работы
Для удобной работы при постройке лампового усилителя подойдут все слесарные инструменты. Диэлектрические рукоятки инструмента должны быть без повреждений изоляции. Многое, если почти не все, приходится дорабатывать напильником и надфилем.

Для того, чтобы просверлить отверстия в металлическом шасси используют ступенчатое сверло конусовидной формы. Так же для изготовления большого отверстия под ламповую панельку можно воспользоваться несколькими способами. Например, циркулем начертить окружность необходимого диаметра и по линии плотно сверлятся отверстия, затем надфилем стачиваются перемычки между отверстиями. Идеальным способом для сверления является использование сверлильного станка, но большинство лампостроителей обходятся обычной дрелью или шуруповертом.

Для пайки схемы используют мощный паяльник для лужения толстых проводов и проволоки, радиодетали паяются паяльником меньшей мощности, чтобы их не перегреть. Для снятия изоляции проводов и лаковой изоляции на проволоке подходит острый канцелярский нож или скальпель (при зачистки старайтесь не стачивать саму медную проволоку). Хороший пинцет здорово облегчит работу при монтаже и может быть использован как теплоотвод.

Штангенциркуль поможет с точным определением размеров деталей, а также поможет определить диаметры и отверстия для них. Для разметки отверстий используйте линейку и циркуль. Имея в своем радиолюбительском арсенале микрометра, Вы без труда сможете определить диаметр проволоки.

Расположение радиодеталей на шасси
Силовой трансформатор размещаем сверху шасси – это убережет выходные цепи от наводок, исходящих от трансформатора. Радиолампы, гнезда входа–выхода аудиосигнала делают подальше силового трансформатора. Гнезда, на которые будет подаваться-сниматься аудиосигнал, как и переменный резистор регулятора громкости, располагаем близко друг к другу, предпочтительно на передней панели ближе к выходным лампам.
Панельки радиолам лучше разместить на шасси так, чтобы усилитель не имел трехэтажный монтаж радиоэлементов. Умеренное свободное пространство в подвале усилителя позволит быстро внести в схему коррективы и облегчит доступность к радиоэлементам при ремонте.

Распайка схемы
Почти во всех ламповых конструкциях применяется навесной монтаж. При таком способе соединения использование проводов сводится к минимуму, все соединения радиодеталей осуществляются собственными выводами. На лепестках ламповых панелек распаивается часть схемы.

Заземление схемы на корпус шасси делают только в одной точке, точку выбирают экспериментально, подальше от силового трансформатора. Минусовая шина выполняется толстой медной проволокой и заземляется в той же общей точке заземления, что выбрали для заземления.

Перед тем как припаять провод, тщательно осматривайте на целостность его изоляции. Провода анодного питания (анодных цепей) и управляющих сеток не рекомендуется затягивать в жгуты, прокладывать параллельно либо близко друг к другу.

Провода по сечению токопроводящей жилы должны соответствовать потребляемой мощности тока накала и анода ламп. Например, если у вас лампа по паспортным данным потребляет ток накала 600мА, то и диаметр провода должны выбирать в соответствии с предельно допустимым значением тока. Для тока 600мА по таблице допустимых значений для проволоки диаметр провода будет иметь диаметр 0,56мм. Для нескольких ламп следует суммировать общий ток и соответственно подобрать подходящий провод необходимого сечения. Таким же способом определяют допустимую величину тока, которую сможет выдержать обмотка силового трансформатора либо дросселя.

Для устранения фона и дополнительных наводок накальные провода скручивают (два накальных провода по длине перекручивают между собой наподобие «косички»). Фон и наводки устраняются благодаря тому, что переменная составляющая токов наводок протекает по проводникам накала в противофазных направлениях и, соответственно, взаимно компенсируется.

Также для устранения фона накальную обмотку заземляют через искусственную среднюю точку с помощью двух резисторов одинакового номинала сопротивления. Резисторы порядка 100Ом-200Ом запаиваются совместно с накальными проводами на ламповую панельку. Одни концы вывода резисторов соединяются между собой, другие свободные выводы запаиваются к одному и ко второму лепестку накала ламповой панельки. Точку, в которой соединяются резисторы, заземляют на минусовую шину. Если трансформатор имеет у накальной обмотки средний вывод и напряжение на ней равное половине общего напряжения, то его заземляют без использования резисторов (та же средняя точка).

Накальные провода можно сделать параллельно от панельки к панельке, а не вести отдельными проводами к каждой. Для удобства распайки схемы накальные провода первыми припаивают к ламповым панелькам, а сами панельки поворачивают той стороной, которая обеспечит самый удобный монтаж радиоэлементов. Анодные провода от последнего электролита блока питания разветвляются «вилкой» к ламповым панелькам.

Несколько слов о наушниках
В схеме были использованы высокоомные венгерские наушники FDS-26-600 с сопротивлением катушки каждого динамика 600 Ом. Наушники с более низким сопротивлением не тестировались на данном усилителе, возможно, для достижения наилучшего звучания придется поставить выходной звуковой трансформатор (ТВЗ). Обычно ТВЗ перематывается под сопротивления нагрузки, в нашем случае нагрузкой являются наушники, чье сопротивление идеально подходит для данной схемы.

В сети интернет на одном из форумов посвященном ламповой тематике наткнулся на таблицу с данными эксперимента проводимым над схемой усилителя (пожалуйста, напишите в комментариях, чей был эксперимент и на каком форуме, чтобы можно было указать автора в статье). Как я понял, автор не использовал ТВЗ.

Дополнено: Посетитель сайта Андрей указал на автора эксперимента. Параметры радиоламп снимал Игнатенко Юрий Васильевич ссылка на

А вот мой лампач-малыш, исправно работает уже год. Собран и проверен специально для поклонников (любителей, и не только) пентода 6Ж1П, почему так - да просто, эта лампа настолько не дефицитная, что полазив по сусеках, наскреб два десятка. В триодном включении 6Ж1П эквивалентна триоду 6С1П.

Вот какие параметры у меня получились для однотактного каскада. Измерения 6Ж1П в тестовом триодном включении:

  • Ua=85V Ua=126V
  • Uk=2V Uk=2,2V
  • U=250V U=250V
  • Ra=47kOhm Ra=12kOhm
  • Rk=620 Ohm Rk=220 Ohm
  • Ck=150mF Ck=150mF
  • Uin=~1V Uin=~1V
  • Uout=27V Uout=23V
  • КHИ=0,7-1% КHИ=0,25-0,4%
  • АЧХ 5 Гц-200кГц по уровню -3дБ

Для опытов используйте любой маломощный пентод, например, 6Ж1П (буква Ж в маркировке лампы означает пентод с укороченным нижним загибом анодно-сеточной характеристики) из пальчиковых ламп. Схема представляет собой простейший однокаскадный усилитель НЧ. Для питания усилителя используйте выпрямитель. Сверьте монтаж с принципиальной схемой, включите питание и подайте на вход усилителя низкочастотный сигнал от МП3 плеера, с выхода компьютера или с DVD-проигрывателя. Лампа усилит сигнал, а наушники преобразуют его в звуковые колебания.

Емкость этого конденсатора должна быть такой, чтобы не оказывать существенного сопротивления колебаниям низких частот усиливаемого сигнала. В ламповом усилителе для наушников этому требованию отвечают конденсаторы емкостью не менее 0,05 мкф.

На схеме одного из возможных вариантов маломощного усилителя для низкоомных наушников (4-16 Ом), используем небольшие выходные трансформаторы типа ТВЗ1-9. Тут выходной каскад показан в пентодном включении лампы. Для стерео потребуется два аналогичных канала.

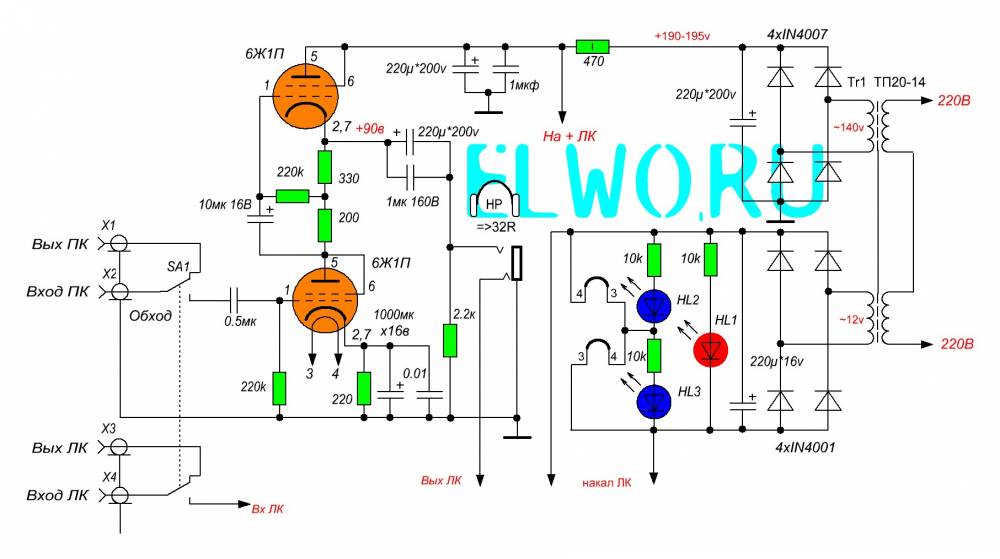

А вот собственно схема УНЧ, который был использован для моего прибора. Только не забываем, включаем лампы триодами. Сам УНЧ нарисован только для одного канала, второй - такой-же.

Кстати лампа 6ж1п (аналог EF95), допускает и пониженное напряжение питания. На схеме ниже смотрите варианты сверхнизковольтных ламповых усилителей для наушников.

В плане корпуса и дизайна - что у кого получится, на фотографиях вы видите металлический корпус от блока питания антенного усилитель телефона Senao. В общем звучанием получившегося лампового усилителя для наушников доволен выше крыши!

В плане мощности поверьте, хватит с головой, амплитуда на выходе подскакивает до 1,5 вольт, при импедансе 32 ома.

Но не забывайте! Вся красота этого усилителя напрямую зависит от того, чем собираетесь слушать. Китайские бананы за 5 долларов тут будут неуместны. В общем аппарат сделан по всем правилам HI-END и несмотря на минимальные расходы не особо уступает брендам. Автор фото: -igRoman-

Аббревиатура «Hi-End» привлекает многих. Споры аудиофилов о том какой кабель лучше звучит: сделанный из меди выплавленной на заводах третьего рейха из чилийской меди или с риском для жизни украденный с секретного ракетного завода (Думаете почему взрывались на старте американские челноки и наши Протоны?). Таинственное мерцание радиоламп, непонятные непосвященным слова и термины, произносимые признанными гуру в этой области. Очень многие хотели бы приобщиться к этому таинству, войти в секту избранных, но большинство из низ отпугивают сложившиеся стереотипы и ценники. Простой ламповый усилитель начального уровня запросто может иметь 3 нуля в своей цене (и это в долларах), а серьезные аппараты красуются ценниками с четырьмя или даже пятью нулями. От многих я слышал мнение, что радиолампы сейчас нигде не достанешь, это раритет. Отсюда складывается первый миф - все что связано с ламповой техникой это очень дорого и простому студенту, менеджеру инженеру недоступно. Попробуем развенчать этот миф. Что касается цены и недоступности радиоламп. Достаточно зайти на сайт любого интернет магазина специализирующего на лампах и убедиться, что цены на лампы доступны для любого кошелька и в наличии всегда есть большой выбор. К тому же не обязательно лампы покупать. Большинству из тех, кто собрался спаять ламповую схему, достаточно навести ревизию на чердаке садового домика, или в своем гараже и там обязательно найдется старый телевизор или радиола. Если не найдется, попросите произвести такую ревизию своих знакомых или родственников. В паре старых телевизоров наберется деталей, для сборки очень неплохого усилителя начального уровня (того самого, который стоит с тремя нулями на ценнике).

Но хватит общих рассуждений, перейдем к делу. Для того чтобы оценить качество и особенность так называемого «лампового» звука не обязательно собирать мощный и сложный усилитель. Можно начать с усилителя для стерео наушников. Тем более, что большинство из тех, кто сидит за компьютером по ночам пользуется именно наушниками для прослушивания музыки или звукового сопровождения любимых игр.

Вот схема предлагаемая для повторения.

Рис1. Схема усилителя для стереонаушников.

В основе ее лежит так называемый SRPP каскад (Shunt Regulated Push Pull, По-русски название звучит так - каскад с динамической нагрузкой). Вот и мы уже начали произносить магические заклинания:). В качестве усилительной используется лампа двойной триод (в одном стеклянном баллоне размещены две независимые друг от друга радиолампы). Нижняя по схеме половинка занимается усилением сигнала, а верхняя - играет роль динамической нагрузки. Положительные особенности такого включения - это высокий коэффициент усиления и низкое выходное сопротивление каскада. Усилитель справляется как с низкоомными наушниками сопротивлением 32 Ом так и со студийными мониторами сопротивлением постоянному току в 250 и более Ом. Настройка схемы не представляет никаких проблем. После включения и прогрева ламп (примерно 5 минут) надо проконтролировать напряжение на аноде нижней лампы или катоде верхней. Оно должно быть равным половине напряжения питания (анод верхней лампы). Если это напряжение отличается от нормы более чем на 5-10% его подстраиваем подбирая резистор Rк в катоде нижней лампы. Рекомендуется, на период настройки, поставить туда цепочку из последовательно включенных постоянного резистора на 100 Ом и подстроечного на 330-470 Ом. После настройки усилителя замеряем тестером полученное сопротивление и ставим постоянный резистор как можно более близкого номинала.

Материалы и инструменты

Несколько слов о применяемых деталях.

Рис 2. Детали для сборки усилителя.

Для сборки понадобятся собственно пара радиоламп. Можно использовать лампы марки 6Н1П, 6Н2П, 6Н23П. Очень хорошие результаты получаются с лампой 6Н3П, но она имеет другую цоколевку, и если вы захотите собрать усилитель на ней - обратите внимание на расположение выводов. Можно воспользоваться более мощной лампой 6Н6П. При ее использовании необходимо обратить внимание на мощность трансформатора накала. Он должен обеспечивать напряжение 6 в при токе не менее 2А или 12 в при токе 1А. Все эти лампы, за исключением 6Н6П, всегда есть в любом старом ламповом телевизоре, так что с приобретением проблем не возникнет.

Все резисторы (кроме одного в цепи питания) рассчитаны на мощность 0.25 Вт (можно больше, но тогда они будут занимать гораздо больше места). Номиналы можно посмотреть на схеме. Электролитические конденсаторы в цепи питания используются на номинальное напряжение 350-400 в. В стабилизаторе питания усилителя я использовал конденсаторы 470 мкФ на напряжение 200 в, взятые из горелых компьютерных блоков питания. Конденсаторы соединены последовательно по две штуки, в параллель каждому из конденсаторов подключен резистор сопротивлением 470 кОм. Эти резисторы выравнивают падение напряжений на конденсаторах и служат для разрядки емкостей после отключения питания. В цепи катода нижней лампы можно использовать конденсатор емкостью от 1000 до 10000 мкФ на номинальное напряжение 6-16 вольт. Качество этого конденсатора непосредственно влияет на качество звука, поэтому маститые аудиофилы посоветовали бы воспользоваться в этой цепи конденсатором марки BlackGate. Но по причине его высокой цены (более 100$ за штуку) мы обойдемся чем-нибудь более дешевым и не менее качественным. Лучший подручный вариант - это взять конденсатор марки Rubycon с неисправной материнской платы. Такие конденсаторы устанавливают в цепи питания процессора. Параллельно всем электролитическим конденсаторам настоятельно рекомендуется включить небольшой (0.1 - 1.0 мкФ) неполярный пленочный конденсатор. Из отечественных могу порекомендовать конденсаторы марки К78. Добавка таких конденсаторов улучшит воспроизведение усилителем высоким частот.

В качестве регулятора громкости для начала подойдет практически любой сдвоенный переменный резистор сопротивлением 22-47 кОм. Главное перед установкой проверить его качество, чтобы при повороте рукоятки у него не нарушался контакт и он не шуршал и не трещал. Входные и выходные гнезда используются любые, какие вам понравятся. Главное, чтобы они были совместимы с имеющимися у вас кабелями и разъемами на наушниках.

Трансформаторы

Теперь перейдем к самому главному. К трансформаторам питания. Сложность изготовления трансформаторов для ламповой техники является еще одним препятствием, которое останавливает начинающих (и не только начинающих) радиолюбителей. Для питания радиоламп требуются высокое напряжение (как правило это 200-300вольт) в цепи анода и низкое, но с большими токами, напряжение на накал. В нашем случае лампы имеют напряжение накала 6.3 вольта. Анодное напряжение на них подается 300вольт.

Можно найти специализированный унифицированный трансформатор для питания ламповых схем марки ТАН (трансформатор анодно-накальный). Но они дороги и не всегда их можно найти. Можно воспользоваться трансформатором взятым от старой радиолы или телевизора. Такие трансформаторы подойдут по всем параметрам, кроме одного - размера. Я для своего усилителя трансформаторы сделал сам. Точнее переделал под свои нужды готовые трансформаторы от недорогих китайских БП, которые вставляются непосредственно в розетку.

Рис3. Трансформаторы подготовленные для переделки.

Ищем такие БП в ближайшем магазине, торгующем бытовой техникой. Нам потребуются блоки имеющие на выходе 12 вольт, рассчитанные на выходной ток не менее 1А. Таких трансформаторов потребуется 3 шт. Один из них будет питать накалы радиоламп. Нити накала обеих ламп соединены последовательно и подключены к источнику постоянного напряжения 12в (трансформатор Т2 на схеме). Два других трансформатора придется разобрать.

Сердечник трансформатора состоит из отдельных пластинок - пластинки типа «Ш» или «Е» кому как больше нравится, и перемычки типа «I». После сборки, чтобы трансформатор не гудел, его на заводе обычно пропитывают лаком, поэтому разобрать трансформатор иногда бывает не так просто как кажется. Сначала скальпелем или прочным канцелярским ножом отделяем и вытаскиваем «I» пластины.

Рис 4. Разборка трансформатора.

Затем плоскогубцами вытаскиваем из каркаса крайнюю «Ш» пластину. Из за того что сердечник был залит лаком, это может оказаться не таким простым делом, придется попотеть. Если же все попытки вытащить пластинку не увенчались успехом, то тогда сердечник надо прогреть до температуры 90-100 С*. Для этого можно воспользоваться электроплиткой или утюгом. Осторожно, не перегрейте, иначе начнет плавиться пластмасса из которой сделан каркас катушек и трансформатор придется выкинуть. Время от времени можно капать на сердечник капельку воды и как только она начнет закипать, нагрев прекращаем. Далее берутся толстые рукавицы, чтобы не обжечься и операция по разборке продолжается. При нагреве лак, которым залиты пластины, размягчиться и разборка не составит большого труда. В конце концов должно получиться примерно так.

Рис5. Разобранный трансформатор.

Как видим, обмотки трансформатора намотаны на двух абсолютно одинаковых катушках. На одной, тонким проводом, намотана первичная обмотка. На второй, более толстым - вторичная. Берем две высоковольтных первичных обмотки от двух разобранных трансформаторов, устанавливаем их в каркас и собираем трансформатор снова. Получится трансформатор с коэффициентом передачи 1:1 и напряжением 220в переменного тока на выходе. После выпрямления этого напряжения получится примерно 300 вольт постоянного тока, что нам и требуется. Включаем собранный трансформатор, на выход для проверки подключаем 15 Вт электрическую лампочку. Проверяем гудит или нет собранный трансформатор. При наличии гудения надо попробовать добавить в сердечник еще несколько пластин (запасные от второго разобранного). Если пластины уже не лезут (все забито плотно) то сердечник надо пропитать жидким лаком и хорошенько высушить. Гудение и вибрация пропадут. Вместо пропитки лаком можно гудящий трансформатор сварить в расплавленном парафине. В подходящей по размеру кастрюльке (консервной банке) растапливается парафин. После того как он расплавиться и станет жидким в него погружают трансформатор и выдерживают в расплавленном парафине 10-20 минут, чтобы пропитались все щели. После этого трансформатор вынимаем из расплава, кладем на кусок картона и даем остыть. Обработанные таким образом трансформаторы не шумят.

После того как все детали подобраны и проверены на исправность, можно приступать непосредственно к сборке усилителя.

Сборка

Конструктивно усилитель можно выполнить в любой подходящей по размеру коробочке в которой размещаются трансформаторы, конденсаторы и ламповые панельки. Очень хорошо подойдет корпус от неисправного компьютерного БП. Поскольку в усилителе для питания используется высокое напряжение особое внимание надо обратить на качество изоляции проводов и надежность крепления и пайки всех элементов схемы. Если раньше не приходилось иметь дело с высоким напряжением, не поленитесь найти и прочитать правила техники безопасности при эксплуатации и ремонте электроустановок под напряжением до 1000 вольт. Электричество халатного к себе отношения не прощает.

Когда-то давно я увидел фотографию моддинг проекта созданного моддером Arsgera под названием «Поэт».

В этом компьютерном корпусе выполненном в виде деревянной шкатулки с профилем А. С. Пушкина на верхней крышке в качестве декоративного элемента использовался старинный серебряный подсвечник. Идея мне тогда понравилась, но хотелось бы подсвечник использовать не просто как декоративный элемент. И вот когда я обдумывал как же внешне оформить будущий усилитель, я вспомнил об этой идеи.
Я предпринял поход по сувенирным и антикварным лавкам и в результате приобрел пару (пусть и не старинных, но красивых) подсвечников и небольшую деревянную шкатулку от винного набора. Вот так предположительно должно было получиться.

Рис 6. Первая примерка.

Я замерил внутренние размеры шкатулки и по ним сделал металлическое шасси, на котором разместил трансформаторы и электролитические конденсаторы. Там же разместилась колодка с клеммами, на которой будут распаяны все остальные детали. В качестве основания послужила стальная пластина выпиленная из бросовой боковины компьютерного корпуса.

Рис 7 Шасси усилителя.

В задней стенке коробочки необходимо было проделать отверстие, для установки разъема подключения питания, сетевого выключателя и разъемов для наушников и сигнального кабеля. Здесь меня ждала большая неприятность. Когда я сверлил коробку, сверло случайно перекосилось и коробка треснула. Красивый красный рояльный лак, которым была покрыта шкатулка в нескольких местах отвалился и внешний вид был испорчен, как я думал окончательно.

Рис8. Отверстие в задней стенке для разъемов.

Я снова прошелся по магазинам в поиске подобной шкатулки, но ничего похожего не нашел. Пришлось заклеить трещину, зашкурить, зашпаклевать места сколов и обклеить шкатулку самоклеящейся пленкой под «красное дерево». Потом снова лакировать и полировать. Вид у шкатулки стал более простецкий, но, как я думаю не сильно ухудшился, особенно если глядеть издалека. Вот так теперь выглядит шкатулка. Сверху на ней лежит планка с разъемами, отверстие под которые я так неудачно сделал.

Рис9. Планка с разъемами и обновленная шкатулка.

Долго не мог найти подходящую рукоятку для регулятора громкости. В конце концов покопался в шкатулке с бижутерией у жены и нашел симпатичную подвеску со стразами. Жена ее мне отдала, но с условием, что к ближайшему дню рождения получит в замен цепочку и подвеску из настоящего золота. Что ж, искусство и женщины требуют жертв, финансовых по крайней мере.

Рис10. Заготовка для регулятора громкости.

Я обточил до нужного размера обычную пластиковую ручку регулятора громкости и вклеил ее внутрь подвески. Получился такой вот гламурный регулятор.

Рис.11. Рукоятка регулятора громкости.

В магазине, торгующем мебельной фурнитурой приобрел четыре хромированных металлических дверные ручки. Они будут прикреплены снизу в качестве ножек для придания устойчивости всей конструкции.

Рис.12 Будущие ножки.

Вот так теперь выглядит шкатулка в сборе.

Рис13. Корпус усилителя готов.

Теперь пришло время заняться самими подсвечниками. Подсвечник состоит из нескольких полых деталей, которые удерживаются вместе резьбовой шпилькой М5. Разобрать его не представляет никакого труда. Сразу видно, что вещь не старинная, а современный, китайский новодел. Детали сделаны из алюминия, покрытого сверху тонким слоем серебра. А ведь стоили так, как будто они целиком отлиты из благородного металла.

Рис.14. разобранный подсвечник.

В верхней части подсвечника будет установлена ламповая панелька. Вниз от нее пойдет жгут из 8 проводов. Поэтому для проводов надо просверлить отверстие подходящего диаметра.

Рис 15. Подготовка к установке лампового патрона.

По ходу работы возник непростой вопрос, как же скрепить снова воедино все элементы подсвечника. Если использовать толстую резьбовую шпильку, то не останется места для проводов. Клей держится на полированных металлических поверхностях плохо. Паять части между собой - будет видно следы пайки и это пагубно отразиться на внешнем виде. Я решил сделать крепеж таким же какой он и был изначально, только использовать для этого тонкую из 1.5 мм стальной проволоки шпильку. Как она выглядит видно на фотографии.

Рис 16. Новая крепежная шпилька.

Через отверстие диаметром 6 мм которые я просверлил в верхней части подсвечника без труда удалось протащить и крепежную шпильку и сигнальные провода. В качестве проводов я использовал обрезки стандартной витой пары. Они удобны еще и тем, что каждый провод имеет свой цвет и это поможет избежать ошибок при монтаже усилителя.

Ламповые панельки перед установкой пришлось слегка доработать, чтобы они влезли в верхнюю часть подсвечника.

Рис 17. Доработка ламповых панелек.

Вот такой получился подсвечник в стиле Hi-End.

Рис 18. Готовый подсвечник.

Перед окончательной сборкой необходимо было проверить работоспособность, качество звучания, настроить режимы работы радиоламп. Вот как это все выглядело на тестовом столе.

Рис 19. Предварительная проверка и настройка.

Шасси с трансформаторами помещается внутрь шкатулки. В крышке шкатулки делается 3 отверстия (два для крепежа подсвечников и отверстие под регулятор громкости. Все провода припаиваются на место согласно схеме.

Рис 20. Этап окончательной сборки усилителя.

Уф! Готово! Можно налить себе чашку кофе, достать диск с любимыми записями и начинать слушать, что же собственно получилось в итоге и стоило ли оно всех трудов затраченных на изготовление.

Рис.21. Все готово к прослушиванию музыки.

Финал. Оценка работы

Для проверки качества звучания я воспользовался тремя типами наушников.

Beyerdynamic DT 231 сопротивлением 32 Ом, Koss PortaPro сопротивлением 64 Ом и студийными мониторными наушниками Beyerdynamic DT 770 Pro сопротивлением 250 Ом. В качестве источника звука выступала звуковая плата Creative Audigy ZS, которая воспроизводила нежатые (напрямую сграбленные с аудио компакт дисков) звуковые файлы. Что можно сказать. Все наушники через усилитель звучат лучше чем когда их подключал непосредственно на выход звуковой платы. Детальность и прозрачность звучания особенно на высоких порадовала мой слух. Низкоомные наушники DT231 на высоком уровне сигнала начинали выдавать искажения по низким частотам. Для таких наушников необходимо использовать более мощные лампы в усилителе или подключать их через согласующий трансформатор. Звучание же высокоомных студийных DT770 оставило вообще неизгладимые впечатления. В ближайшее время плюну на очередной апгрейд компьютера и вместо новой видеокарты куплю себе эти наушники.

Я нисколько не пожалел, о потраченных на сборку времени и средствах. Рекомендую всем попробовать сделать тоже самое. Не пожалеете. С уважением TANk.



Комментарии к статье:

И можно ли в данном случае обойтись двумя трансформаторами и от каждого запитать накал своей лампы?
Применить хочу лампу 6Н6П (много положительных отзывов)

Дата: 2013-02-03 Дата: 2013-01-16 Дата: 2012-12-30 Дата: 2012-11-02 Дата: 2012-10-07 Дата: 2012-09-07 Дата: 2012-04-03 Дата: 2012-04-03 Дата: 2012-04-01 Дата: 2012-03-07
Добавил: rain09
Дата: 2012-01-30
Дата: 2012-01-29 Дата: 2012-01-15 Дата: 2012-01-14 Дата: 2011-12-28 Дата: 2011-12-23 Дата: 2011-12-14 Дата: 2011-11-25 Дата: 2011-11-10 Дата: 2011-11-06 Дата: 2011-11-06 Дата: 2011-11-04 Дата: 2011-11-01 Дата: 2011-10-31 Дата: 2011-10-02
Добавил: ser_13
I’m sorry. Не понял c трансформаторами. С трансформатором Т2 понятно.
С трансформатором Т1 не совсем понятно.
Еще не разу не разбирал трансформаторы от недорогих китайских БП. Советские трансформаторы мотал сам. Наматывается первичная обмотка тонким проводом, а сверху вторичная. Диаметр провода вторичной обмотки рассчитывается в зависимости от тока потребляемым устройством.
Видимо трансформаторы от недорогих китайских БП сделаны по другому?
Вы берете две высоковольтные первичные обмотки от двух разобранных трансформаторов, устанавливаем их в каркас и собираем трансформатор снова. Но ведь они намотаны тонким проводом. Потянет ли он лампочку 15 Ватт?
Дата: 2011-01-28
Дата: 2010-09-25
Дата: 2010-09-19 Дата: 2010-09-03 Дата: 2010-06-27

Давно не писал статьи - начался дачно-летний сезон. Было много работы на участке и других хлопот. Тем не менее иногда выкраивалось время и для хобби. Уже довольно давно я начал интересоваться радиолампами, а если быть точным с 2013 года. Хотя у меня имеется дома большой парк ламповых радиол, но вот дальше ремонта я не вникал в этот чудный мир. Тем не менее очень хотелось попробовать что-то ламповое. Наметив для себя интересное, я начал читать форумы, скачивать интересные схемы. Потихоньку откладывать детали и думать насчёт будущих корпусов. Но как я уже писал в блоге, у меня был непростой период, связанный с переездом, и самоделки пришлось убрать в долгий ящик. Потихоньку я пришёл к выводу, что хочу не только классику УНЧ SE 6н2п+6н14п, но легенду 6п3с, а также захотелось заиметь себе ламповый УКВ приёмник, а точнее только узел ЧМ-детектор, так как не вижу смысла городить ВЧ часть на лампах. Дальше больше - захотелось собрать темброблок, приёмник сверх-регенератор на КВ и УНЧ для наушников. О последнем и пойдёт речь. Я понял, что без трансов схем мало и они имеют довольно много проблем. Также проблемы и с довольно высоким анодным напряжением. В связи с этим я решил для наушников с УНЧ не заморачиваться, а собрать SRPP на 6н1п/6н23п/6н2п. Однако, листая просторы интернета, я наткнулся на простейшую схему на 6ж1п с питанием всего 12 вольт. Пентод 6ж1п включён триодом. Схема стерео усилителя на 6ж1п для наушников (слева указаны штырьки лампы 6ж1п):

В этой схеме ужасно всё - и низкое напряжение питания, и отсутствие трансформатора, даже сам вариант включения наушников и тот подразумевает протекание анодного тока через катушку динамика. Тем не менее я вспомнил свой первые конструкции типа однотранзисторного УНЧ на кт-315 или мп-41 и подумал - а почему бы и нет?

На руках у меня были нужные гнёзда, мелкая коробочка и свободный вечер (даже 2), собрав макет на ламповых панельках - я был в начале разочарован. Усиление каскада плавало в районе 1, т.е. усилитель был псевдо, более того на вход 0.3 в и всё - начинались искажения. тем я решил послушать и сравнить звучание в ночное время. Разница была заметна, особенно при подключении планшета. Звук в этим УНЧ становился тёплым ламповым и был некий подъём на НЧ. Хотя назвать его чистым нельзя, всё же искажения присутствуют. Что касается громкости, то она вполне достаточна для гарнитуры (с резистором-регулировкой и микрофоном), в капельках на 32 ома - чуть тише и нет НЧ. Прикинув, что когда я ещё соберусь собрать полноценный УНЧ, я решил собрать его в корпусе.

Заморачиваться не стал - обычная пластиковая коробочка (монтажная для проводов, внутри клемники). Клемники, что были внутри, я убрал и срезал пластиковые штырьки, чтобы не мешали. Просверлил отверстия под ламповые панельки, гнёзда. Монтаж вёл прямо на лепестках. Провод использовал МГТФ. Старался соблюсти правило монтажа - минимальная длина проводников и правильное разведение земли. В схему добавлен конденсатор - электролит 100 мкф параллельно гнезду питания. Накалы ламп соединены последовательно. У 6ж1п - это штырьки 3-4. Питается усилитель от постоянного тока, блок - импульсный 12 V 2 A (Huawei HW-120200E6W). Никакого фона не прослушивается.

Тем не менее нужно учитывать некоторые особенности. Например, лампы надо подбирать попарно. Так как иначе может быть перекос по питанию накала или разница в громкости. Стоит отметить, что у меня 1 лампа фонила, если касаться её корпуса рукой, самое интересное, что усиление УНЧ таково, что фона 50 гц почти нет, если касаться входа рукой, а вот при касании баллона лампы, фон проявлялся. Просто поменял лампу на другую и всё. Также следует обратить внимание на БП - частота преобразования у ИБП должна быть значительно выше звукового диапазона, то 50 кгц и выше, иначе возможно прослушивание писка в наушниках. Да и в целом лучше питать от трансформаторного блока, можно и не стабилизированного, но напряжение должно быть в пределах 12-13 вольт. Как видно на схеме - изначально лампа EF95, её заменили на 6ж1п. Я решил попробовать подобрать аналоги 6ж1п с такой же цоколёвкой, чтобы можно было отслушать и выбрать лампу, которая даст ещё более тёплый ламповый звук:-) В наличии были 6ж38п и 6ж5п, с ними звук хуже. Особенно с 6ж38п. Также существенным недостатком 6ж5п можно считать больший ток накала и сильный нагрев баллона. Так что 6ж1п - самый оптимальный вариант для этого ламповизатора звука. Очень важно! Так как накалы соединены последовательно, то нельзя ставить разные лампы вместе. Может сгореть спираль у лампы с меньшим током накала. Перед первым подключением наушников надо быть предельно внимательным - ведь в схеме отсутствует какая либо защита, если окажется, что лампа имеет замыкание между катодом и анодом или в монтаже есть ошибки, то наушники могут сгореть, так как через них потечёт неограниченный ток блока питания! Также данная схема не может выступать в качестве лампового буфера для большинства УНЧ. Выход данного УНЧ расчитан на включение относительно низкоомного сопротивления порядка 32-600 ом и более того, нагрузка должна обеспечивать протекание анодного тока. Конечно выход можно переделать - поставив вместо наушника по схеме резистор сопротивлением 100-500 ом и подключать дополнительный УНЧ через разделительный конденсатор 100 мкф, но это уже совсем другая история... т.е. схема.

Внешний вид собранного усилителя:

Заключение: чудес не бывает, если у любого радиоэлемента есть оптимальные режимы работы, то при выходе за него, возможно резкое ухудшение характеристик, и лампы тут не исключение. Не стоит ждать качественного и волшебного звука от подобных схем. Интерес они представляют лишь с точки зрения самообразования (в данном случае крайне сомнительно), либо эксперимента - возможна ли работа лампы в таком не типичном режиме работы. Стоит ли собирать эту схему? Не знаю... Я собрал и разбирать не планирую, благо ценного в ней ничего нет для будущих конструкций.
