Навигация в переводе с латинского означает «мореплавание, судоходство». Это составная часть комплекса морских наук, которая выделилась из них в процессе развития мореходства. Сюда входит лоция - делающая акцент на навигационных пособиях, морская астрономия - которая изучает методы определения координат судна по небесным светилам; и средства судовождения, с помощью которых ведется счисление пути и определение местоположения судна.
Сама история людей неразрывно связана с морем и мореплаванием. Останки людей, которым более 30 тысяч лет, найдены в Северной и Южной Америке, многие из этих древних людей переплыли океан. Как это им удалось? Тур Хейердал во время своих океанских экспедиций на прообразах старинных судов доказал, что это возможно. Первые корабли нам известны по древнеегипетским записям, - это достаточно совершенные суда, на которых египтяне осуществляли оживленную торговлю по Нилу и по морю. Этим записям более 4-х тысяч лет. С этой древней поры уже и возникла надобность в навигации.
Какие вопросы стояли перед древними мореходами? Да такие же, как и в наше время. Это определение своего местоположения и направление пути. Вначале оживленные морские торговые пути шли вдоль берегов, и навигацию осуществляли по береговым ориентирам. Если же предстояло плыть через океан, то перед глазами древних путешественников был лишь один ориентир - звезды. Направления сторон света определяли по движению солнца. А долго наблюдая ночью за звездами, можно выделить среди них и неподвижные объекты. Это Полярная звезда в Северном полушарии и звезды в созвездии Южный крест в Южном. Скорее всего, ориентируясь на эти звезды, древние люди осваивали все новые пространства, заселяли материки и острова. Также древние заметили, что хоть звезды и движутся, но расстояния между ними не изменяются. Перед глазами людей стояла ошеломляющая картина движущейся небесной сферы. Это сейчас мы знаем, что двигается Земля и мы вместе с ней. Но эти наблюдения и положили начало астрономии и астронавигации.
Древний финикийский корабль. Изображение на саркофаге
Первые навигационные карты
Чтобы успешно ориентироваться в пространстве, люди стремились построить модель этого пространства, чтобы знать, где они находились и куда все-таки плыть. Некоторые народности пользовались устной традицией, когда в форме рассказов или песнопений передавалась информация о морских путях. Иногда пользовались и узелковой письменностью. Но даже схематичное изображение, план местности был более нагляден. Так стали появляться карты. У полинезийцев, преодолевших огромный Тихий океан, это были плетеные циновки с обозначением островов и рифов. Египтяне рисовали на тростнике. Однако эти карты, несмотря на большую точность в описаниях конкретных местностей и их особенностей, не давали ответа на главный вопрос - в каком именно месте в данный момент находится мореплаватель? Сколько времени ему идти до выбранного порта? Неподвижная точка отсчета уже была - это звезды. Требовалось придумать и решить, как обозначить свое местоположение на карте. Но первоначальные карты были к сожалению неточными, ведь круглую поверхность Земли трудно нанести на плоскость карты без искажений. Тем более что по древним представлениям земля была плоской, что вносило ещё большую неточность. Однако торговля развивалась, особенно сильно в регионе Средиземного моря. Постепенно были накоплены огромные знания по мореходству, астрономии и другим наукам, в дальнейшем они были собраны в античной Греции. Развитие эти науки получили позднее, во времена римской империи. Греки, пользуясь своими наблюдениями и собранной информацией от предшественников, нанесли на карты очертания известных земель. Для обозначения местоположения этих земель и других объектов на карту нанесли сетку координат. Изобретение этой широко нам известной сетки на картах из параллелей и меридианов тоже принадлежит древним грекам. Понятие широты и долготы для определения своего местоположения возникло опять-таки в Греции в результате постоянных наблюдений за положением и высотой Солнца днем и высотой звезд над горизонтом ночью. Мерой измерения было выбрано изменение положения Солнца. Наблюдая за светилами, ещё халдейцы разделили круг на 360 частей, где одной частью - градусом - было перемещение Солнца на небе на величину его диска. Градус разделили на 60 угловых минут, так как этот народ имел шестидесятиричную систему счисления. Эти знания были усвоены и развиты греками. Постепенно в науку вошли такие понятия, как горизонт, эклиптика, небесный экватор. Без этих астрономических понятий невозможно определение точных координат.
Современная трёхмерная карта звездного неба
Уже в третьем веке до н.э. греческий ученый Эратосфен определил не только то, что Земля круглая, но и очень точно вычислил длину окружности и радиус земной сферы. Он применил в своих картах равнопромежуточную цилиндрическую проекцию, что давало большую точность на картах, показывающих небольшие площади земной поверхности. Другой греческий ученый - Гиппарх - в третьем веке до н.э.покрыл всю землю сеткой меридианов и параллелей. Теперь стало понятно, в какой области карты надо находить свои координаты. Немного позднее римский географ Маринус Тирский составляет точные морские карты. Для некоторых областей он очень точно вычисляет долготу и широту и наносит их на сетку из параллелей и меридианов. Его сведениями в дальнейшем пользовался знаменитый ученый Птолемей в своих трудах. Маринус, как и Эратосфен, даже пытался изобразить полную модель Земли - глобус. Его вычисления и карты были настолько точны, что их приняли за основу в 15 веке португальцы.
Труды же более позднего ученого - Птолемея - дали огромный толчок науке географии и мореходства. Птолемей нарисовал карту мира в конической проекции, с параллелями и меридианами, он обозначил сетку координат, исчисляемых в градусах, где широты измерялись от экватора, а долготы — от самой западной точки известного тогда мира. Он опросил огромное количество купцом и моряков и довольно точно описал побережья и страны, даже те, которые не видел. Он описал огромное количество новых мест и дал их координаты. Помимо точных сведений, он записывал на карты и выдумки людей, поэтому в его картах можно найти, например, земли населенные народом песьеголовцев и прочие чудеса. В дальнейшем, после Птолемея, ничего нового в картографии не было придумано, а после крушения римской империи наступили и вовсе темные времена.
Карта Птолемея в современной обработке. На ней достаточно точно указаны известные в то время грекам земли
Древние навигационные инструменты
Самым первым навигационным инструментом были глаза древнего мореплавателя. Но с развитием мореплавания этого стало недостаточно. Для точного определения угла светил над горизонтом потребовались специальные инструменты. Так появился сначала гномон, который представлял из себя высокий столб, по соотношению длин столба и тени от него определяли время и высоту Солнца над горизонтом. Гномон в виде доски с шестом на нем впервые был использован греческим торговцем и мореплавателем Пифеем для определения широты ещё в 4-ом веке до н.э. Купец нарушил существоваший тогда запрет и вышел за Геркулесовы столбы в открытый Атлантический океан, где провел свои наблюдения. Несмотря на примитивный прибор и волнение, путешественник снял показания с точностью в несколько угловых минут. Позднее для астронавигационных наблюдений использовали квадрант. Квадрант представлял из себя обычную доску, вытесанную из камня или дерева. На ее поверхности были нанесены вертикальная и горизонтальная линии и объединяющая их дуга в 90°, разделенная на градусы и их части. В центре дуги помещали линейку, которая могла перемещаться.

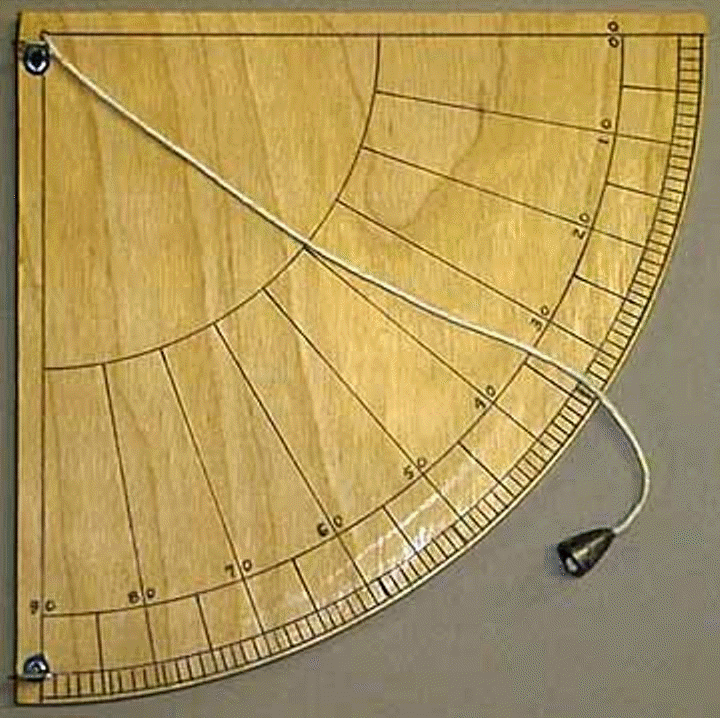

Квадрант
Более совершенным инструментом стала астролябия, которой пользовались начиная со второго века до н.э. вплоть до 18-го. Астролябия была по сути моделью небесной сферы с ее важными точками, кругами, полюсами и осью мира, меридианом, горизонтом, небесным экватором и эклиптикой. Выполнять наблюдения таким прибором было непросто. Наблюдая Солнце, Луну или известные звезды, древний астронавигатор приводил круги сложного инструмента в правильное положение, после чего по градуированным на кругах шкалам вычислял долготу и широту по наблюдаемому светилу. Самый известный дощедший до нас механизм - древнегреческий прибор из 32 шестерен "Антикитера", поднятый со дна моря. По сохранившимся надписям на нем можно сделать вывод, что это астронавигационный прибор. Механизм мог вычислять конфигурации движения Солнца, Луны, Марса, Юпитера, Сатурна, лунные и солнечные затмения. Предположительное время изготовления - период между 100 - 150 годами до н.э.
Древний астронавигационный прибор
Ещё один прибор, без которого не могут обходится современные навигаторы - компас - тоже был изобретен в незапамятные времена. Изобретатели компаса - китайцы, если верить записям в их книгах, начали использовать магнитный компас не только для религиозных нужд, но и для мореходства примерно за 300 лет до нашей эры. Однако до нас дошли копии компаса более позднего периода. Он представлял собой подобие намагниченной ложки, черенком показывающий на юг. Китайцы каждой стороне света сопоставляли свой цвет. Например, юг ассоциировался с красным цветом - современные компасы следуют этой традиции.

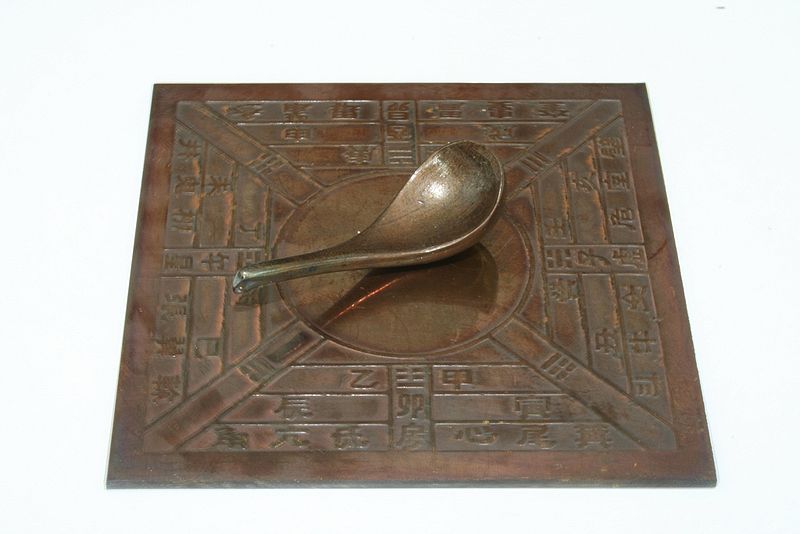

Китайский компас
Лоция
Начиная с плаваний египтян и финикийцев, были накоплены огромные массивы информации о береговой линии, портах убежищ, якорных стоянках. Эти знания легли в основу карт и в дальнейшем использовались даже европейцами в средние века. Также древние мореплаватели, выходя в океан, столкнулись с таким явлением, как приливы и отливы. В дальнейшем знания были систематизированы, и уже в древнегреческой лоции, к примеру, писали: «Вся индийская страна имеет очень много рек и очень высокий прилив и отлив, которые в новолуние и полнолуние усиливаются в течение трех дней, а в промежуточные фазы бывают слабее».
Определенную сложность в исторические времена представляло собой точное измерение времени и расстояния. Для измерения времени пользовались водяными или песочными часами, а расстояния измеряли на глаз. В Древней Греции для помощи капитанам, была также принята система маяков. Очень известен Александрийский маяк высотой 120 метров. Многие скульптуры, поставленные на берегу, тоже служили береговыми ориентирами для кораблей. Известная статуя Колосса Родосского высотой 36 метров была видна за многие мили. А вход в большие порты по ночам освещался светом - большими кострами.
Первые школы мореплавателей
С развитием торгового мореплавания, с увеличением количества морских путешествий, возникла необходимость передачи знаний. Упоминаний именно о морских школах глубокой древности не сохранилось, скорее всего знания передавались устно и в тесном кругу. Одной из древних известных школ была школа мореплавания в Полинезии. На острове Райатея, было обнаружено место, откуда исходила экспансия полинезийцев на остальные острова Тихого Океана, и место передачи знаний о морском деле и навигации - это и были первые мореходные школы. Представители Центра яхтенной подготовки АМС, побывали в этом сакральном месте на островах . В 2012 году мы планируем совершить туда вторую экспедицию.
"Тапу тапу марае" на острове Райатея. Датируется 1-м тысячелетием до н.э. Это сохранившиеся остатки одной из первых школ океанского плавания. Фото Владимира Ватрунина.
Первые учебники для мореплавателей были написаны, наверное, наравне с изобретением письменности. Один из известных нам астрономических учебников мореплавания был составлен Фалесом Милетским ещё за 600 лет до н.э. В Греции преподавание астрономии, в том числе и астрономии для мореплавания, велось в высших учебных заведениях того времени. Известные же нам классические школы мореплавания были созданы гораздо позднее, в средние века.
Страница 2 из 2
Так были ли достоверными сведения, содержавшиеся в портуланах? Думаю, что это зависело от возлагаемых на них задач. Для решения «местных» прикладных задач - попадания из точки А в точку Б - они вполне подходили. Навигация по Средиземному морю была довольно неплохо изучена, поскольку постоянно поддерживалась крупными лоцманскими школами, такими как генуэзская, венецианская или лагушская. Для познания же всего мира портуланы совершенно не годились, больше путая исследователей, нежели помогая им.
Только с конца XIII века первые попытки океанского плавания, а также более широкое использование компаса выявили необходимость реального отображения на плоском листе бумаги рельефа берегов с указанием ветров и основных координат.
После XIV века портуланы часто сопровождаются приблизительными контурными рисунками средиземноморского побережья и атлантических берегов Западной Европы. Постепенно корабли, уходящие в океанские плавания, начинают включаться в работу по составлению более точных портуланов и рисунков.
Где-то к началу XV века появляются уже настоящие навигационные карты . Они представляют собой уже полный набор сведений для лоцмана: рельеф берегов, перечень расстояний, указания широты и долготы, ориентиры, названия портов и местных обитателей, указываются ветра, течения и морские глубины.
Карта, наследница математических знаний, полученных древними, все более точных сведений об астрономии и тысячелетнего опыта навигации из порта в порт, становится одним из главных плодов научной мысли первооткрывателей: отныне во время длительных плаваний требуется составлять отчеты, необходимые для полного отображения знаний о мире. И более того, появились первые судовые журналы ! Конечно, морские путешествия описывались и ранее, но теперь это начинает носить регулярный характер. Первым ввел обязательный судовой журнал для капитанов своих каравелл. Капитаны должны были ежедневно записывать сведения о берегах с указанием координат - дело чрезвычайно полезное для составления достоверных карт.
Несмотря на стремление уточнять и проверять, двигавшее наиболее знаменитыми картографами (Фра Мауро в 1457 году утверждал, что ему не удалось вместить в свою карту всех сведений, которые ему удалось собрать), фантазии, легенды, вымысел окружали любой картографический труд неким «фольклорным» ореолом: на большинстве карт, датированных до XVII века, мы видим, как на месте малоизвестных или недостаточно исследованных регионов возникают изображения различных чудовищ, почерпнутых из античной и раннехристианской мифологий.
Достаточно часто составитель, описывая обитателей отдаленных уголков, прибегал к домыслам. Районы, исследованные и попавшие под власть европейских королей, отмечались гербами и флагами. Однако великолепно разрисованные обширные розы ветров не могли принести пользы, если они неправильно ориентированы или размечены в ошибочных линиях «ромбов» (примитивная система ориентации, предшествовавшая системе меридианов и параллелей). Часто работа картографа становилась настоящим произведением искусства. При дворах королей разглядывали планисферы, словно полотна, за ними угадывались пустившиеся в дальние путешествия мореплаватели, чудовища вызывали дрожь, пройденные расстояния и интригующие названия завораживали. Потребовалось немало времени, прежде чем обычай делать карту декоративной уступил место действительно полезной картографии, лишенной всяческого вымысла.
Этим объясняется та недоверчивость, с которой великие мореплаватели, и в первую очередь Христофор Колумб , относились к разукрашенным картам XV века. Большинство моряков предпочитало доверяться своему знанию ветров, рельефа дна, течений и наблюдениям за небесной сферой, или отслеживанию движения косяков рыб или птичьих стай, для того чтобы ориентироваться в бескрайних просторах океана.
Несомненно, именно в XV веке благодаря португальским мореплавателям, а затем путешествию Колумба и, наконец, кругосветному путешествию Магеллана в 1522 году человечество смогло на практике проверить расчеты древних греков и представления о сферичности Земли. Многие мореплаватели теперь на практике получали конкретные знания, свидетельствующие о шаровидности нашей планеты. Кривая линия горизонта, перемещение относительной высоты расположения звезд, рост температуры по мере приближений к экватору, смена созвездий в южном полушарии - все это делало очевидной истину, которая противоречила христианской догме: Земля - это шар! Оставалось только измерить расстояния, которые необходимо было преодолеть в открытом море, чтобы добраться до Индии, в южном направлении, как это сделали португальцы в 1498 году, или в западном, как казалось Колумбу, когда он в 1492 году встретил на своем пути непреодолимое препятствие в лице обеих Америк.
Колумб был хорошо знаком с космографической литературой того времени. Его брат был картографом в Лиссабоне, и он сам попытался построить глобус на основе имевшихся атласов, современных и античных трактатов по космографии. Он, правда, допустил, вслед за и его «Имаго Мунди» (1410 год), грубую ошибку в оценке расстояния между Португалией и Азией, занизив его (есть гипотеза, что он сделал это преднамеренно). Тем не менее, он внял советам именитых картографов, таких как (который верил в морской путь на запад), (будущий папа Пий II) и (впоследствии автора довольно точного глобуса).
Начиная с 1435 года португальские и итальянские моряки взяли за правило плыть на расстоянии от африканского берега, чтобы избежать опасных зон и переменчивости ветров. Прибрежная зона, изобилующая рифами и отмелями, и впрямь являла собой очевидную опасность кораблекрушения.
Однако столь значительное удаление от берега, что он теряется из виду, предполагает умение ориентироваться в открытом море на плоском однообразном пространстве без маяков, ограниченном лишь линией горизонта. А морякам XV века не хватало теоретических познаний в области математики и геометрии, необходимых для точного определения своего местонахождения. Что же касается измерительных приборов, с ними дела обстояли еще хуже. До XVI-XVII веков ни один из них не был по-настоящему хорош в деле. На картах, хотя и постоянно уточняемых, имелись существенные пробелы.
Чтобы оценить чрезвычайное мужество мореплавателей, которые осваивали ближнюю, а затем и дальнюю Атлантику, надо вспомнить, какими жалкими средствами они располагали для определения своего местонахождения в открытом море. Перечень будет краток: моряки XV века, в том числе и Христофор Колумб, не обладали практически ничем, что помогло бы им решить три главных задачи любого мореплавателя, отправляющегося в дальнее плавание: держать курс, измерять пройденный путь, знать с точностью свое настоящее местоположение.
У моряка XV века в распоряжении имелись всего лишь примитивная буссоль (в различных вариациях), грубые песочные часы, кишащие ошибками карты, приблизительные таблицы склонения светил и, в большинстве случаев, ошибочные представления о размерах и форме Земли! В те времена любая экспедиция по океанским просторам становилась опасной авантюрой, часто со смертельным исходом.
В 1569 году Меркатор составил первую карту в равноугольной цилиндрической проекции , а голландец Лука Вагенер ввел в обиход атлас . Это был крупный шаг в науке навигации и картографии, ведь даже сегодня, в двадцать первом веке, современные морские карты составлены в атласы и выполнены в меркаторской проекции!
В 1530 году голландский астроном Гемма Фризий (1508-1555) в своем труде «Принципы астрономической космографии» предложил способ определения долготы с помощью хронометра, но отсутствие достаточно точных и компактных часов надолго оставили этот метод чисто теоретическим. Этот способ был назван хронометрическим . Почему же способ оставался теоретическим, ведь часы появились много ранее?
Дело в том, что часы в те времена редко могли идти без остановки в течение суток, а их точность не превышала 12-15 минут в сутки. Да и механизмы часов того времени не были приспособлены для работы в условиях морской качки, высокой влажности и резких перепадов температуры. Конечно, кроме механических, в морской практике долгое время использовались песочные и солнечные часы, но точность солнечных часов, время «завода» песочных часов были совершенно недостаточными для реализации хронометрического метода определения долготы.
Сегодня считается, что первые точные часы были собраны в 1735 англичанином Джоном Гаррисоном (1693-1776). Их точность составляла 4-6 секунд в сутки! По тем временам это была просто фантастическая точность! И более того, часы были приспособлены для морских путешествий!
Предки наивно считали, что Земля вращается равномерно, лунные таблицы грешили неточностями, квадранты и астролябии вносили свою погрешность, поэтому итоговые ошибки в вычислениях координат составляли до 2,5 градусов, а это около 150 морских миль, т. е. почти 250 км!
В 1731 году английский оптик усовершенствовал астролябию. Новый прибор, получивший название октант , позволял решить проблему измерения широты на движущемся судне, так как теперь два зеркала позволяли одновременно видеть и линию горизонта и солнце. Но октанту не досталась слава астролябии: за год до этого Хадли сконструировал секстант - прибор, позволявший с очень большой точностью измерять местоположение судна.
Принципиальное устройство секстанта, т. е. прибора, использующего принцип двойного отражения объекта в зеркалах, было разработано еще Ньютоном , но было забыто и только в 1730 году было заново изобретено Хэдли независимо от Ньютона.
Морской секстант состоит из двух зеркал: указательного и неподвижного полупрозрачного зеркала горизонта. Свет от светила (звезды либо планеты) падает на подвижное зеркало, отражается на зеркало горизонта, на котором одновременно видны и светило и горизонт. Угол наклона указательного зеркала и есть высота светила.
Поскольку этот сайт по истории, а не по кораблевождению, то я не буду вдаваться в подробности и особенности различных навигационных приборов, но хочу сказать несколько слов о еще двух приборах. Это лот () и лаг ().
В заключение, мне хотелось бы вкратце остановиться на некоторых исторических датах в истории развития навигации в России.
Тысяча семьсот первый год - это, пожалуй, самая знаменательная дата в отечественной навигации, поскольку в этом году император Петр I издал указ об учреждении «Математических и Навигацких, то есть мореходных хитростно наук учению».Год рождения первой отечественной навигационной школы.
Через два года, в 1703 году, преподаватель этой школы составил учебник «Арифметика». Третья часть книги носит заглавие «Обще о земном размерении, и яже мореплаванию принадлежит».
В 1715 году старшие классы школы преобразовали в Морскую Академию.
1725 год - это год рождения Петербургской Академии Наук, где преподавали такие светила науки, как, Михаил Ломоносов (1711-1765). Например, именно астрономические наблюдения и математическое описание движения планет Эйлера легли в основу высокоточных лунных таблиц для определения долготы. Гидродинамические исследования Бернулли позволили создать совершенные лаги для точного измерения скорости судна. Работы Ломоносова касались вопросов создания ряда новых навигационных приборов, послуживших прообразами приборов, которые используются и в настоящее время: курсопрокладчики, самописцы, лаги, кренометры, барометры, бинокли...
Искусство вождения судна кратчайшим путем от порта к порту называется навигацией. Другими словами, навигация - это способ прокладки курса судна от места отправления до места назначения, контроля курса, а при необходимости и его корректировка.
На ходовом мостике находятся приборы и устройства, необходимые для управления судном. Навигационные приборы - компасы, гироазимуты, автопрокладчики, лаги, лоты, эхолоты, секстаны и другие устройства, предназначены для определения местоположения судна и измерения отдельных элементов его движения судна.
Компасы
Компас – основной навигационный прибор, служащий для определения курса судна, для определения направлений (пеленгов) на различные объекты. На судах применяются магнитные и гироскопические компасы.
Магнитные компасы используются в качестве резервных и контрольных приборов. По назначению магнитные компасы делятся на главные и путевые.
Главный компас устанавливают на верхнем мостике в диаметральной плоскости судна, так чтобы обеспечить хороший обзор по всему горизонту (рис. 3.1). Изображение шкалы картушки при помощи оптической системы проектируется на зеркальный отражатель, установленный перед рулевым (рис. 3.2).
Рис. 3.1. Главный магнитный компас
Путевой магнитный компас устанавливают в рулевой рубке. Если главный компас имеет телескопическую передачу отсчета к посту рулевого, то путевой компас не устанавливают.
Рис. 3.2. Зеркальный отражатель магнитного компаса
На магнитную стрелку на судне действует судовое магнитное поле. Оно представляет собой совокупность двух магнитных полей: поля Земли и поля судового железа. Этим объясняется, что ось магнитной стрелки располагается не по магнитному меридиану, а в плоскости компасного меридиана. Угол между плоскостями магнитного и компасного меридианов называется девиацией.
В комплект компаса входят: котелок с картушкой, нактоуз, девиационный прибор, оптическая система и пеленгатор.
На спасательных шлюпках используется легкий, небольшой по размерам компас, не закрепленный стационарно (рис. 3.3).
Рис. 3.3. Шлюпочный магнитный компас
Гирокомпас - механический указатель направления истинного (географического) меридиана, предназначенный для определения курса объекта, а также азимута (пеленга) ориентируемого направления (рис. 3.4 - 3.5). Принцип действия гирокомпаса основан на использовании свойств гироскопа и суточного вращения Земли.
Рис. 3.4. Современный гирокомпас
Гирокомпасы имеют два преимущества перед магнитными компасами:
- они показывают направление на истинный полюс, т.е. на ту точку, через которую проходит ось вращения Земли, в то время как магнитный компас указывает направление на магнитный полюс;
- они гораздо менее чувствительны к внешним магнитным полям, например, тем полям, которые создаются ферромагнитными деталями корпуса судна.
Простейший гирокомпас состоит из гироскопа, подвешенного внутри полого шара, который плавает в жидкости; вес шара с гироскопом таков, что его центр тяжести располагается на оси шара в его нижней части, когда ось вращения гироскопа горизонтальна.
Рис. 3.5. Репитер гирокомпаса с пеленгатором, установленный на пелорусе
Гирокомпас может выдавать ошибки измерения. Например, резкое изменение курса или скорости вызывают девиацию, и она будет существовать до тех пор, пока гироскоп не отработает такое изменение. На большинстве современных судов имеются системы спутниковой навигации (типа GPS) и/или другие навигационные средства, которые передают во встроенный компьютер гирокомпаса поправки. Современные конструкции лазерных гироскопов не выдают таких ошибок, поскольку вместо механических элементов в них используется принцип разности оптического пути.
Электронный компас построен на принципе определения координат через спутниковые системы навигации (рис. 3.6). Принцип действия компаса:
- на основании сигналов со спутников определяются координаты приёмника системы спутниковой навигации;
- засекается момент времени, в который было сделано определение координат;
- выжидается некоторый интервал времени;
- повторно определяется местоположение объекта;
- на основании координат двух точек и размера временного интервала вычисляется вектор скорости движения:
- направление движения;
- скорость движения.
Рис. 3.6. Электронные компасы
Эхолот
Навигационный эхолот предназначен для надежного измерения, наглядного представления, регистрации и передачи в другие системы данных о глубине под килем судна (рис. 3.7). Эхолот должен функционировать на всех скоростях судна от 0 до 30 узлов, в условиях сильной аэрации воды, ледяной и снежной шуги, колотого и битого льда, в районах с резко меняющимся рельефом дна, скалистым, песчаным или илистым грунтом.
Рис. 3.7. Указатель эхолота
На судах устанавливаются гидроакустические эхолоты. Принцип их работы заключается в следующем: механические колебания, возбуждаемые в вибраторе-излучателе, распространяются в виде короткого ультразвукового импульса, доходят до дна и, отразившись от него, принимаются вибратором-приемником.
Эхолоты автоматически указывают глубину моря, которую определяют по скорости распространения звука в воде и промежутку времени от момента посылки импульса до момента его приема (рис. 3.8).
Рис. 3.8. Принцип работы эхолота
Эхолот должен обеспечивать измерение глубин под килем в диапазоне от 1 до 200 метров. Указатель глубин должен быть установлен в рулевой рубке, а самописец – в рулевой или штурманской рубке.
Для измерения глубин применяется также ручной лот в случаях посадки судна на мель, промера глубин у борта во время стоянки у причала и т.п.
Ручной лот (рис. 3.9) состоит из свинцовой или чугунной гири и лотлиня. Гиря выполняется в форме конуса высотой 25 - 30 см и весом от 3 до 5 кг. В нижнем широком основании гири делается выемка, которая перед замером глубины смазывается солидолом. При касании лотом морского дна частицы грунта прилипают к солидолу, и после подъема лота по ним можно судить о характере грунта.
Рис. 3.9. Ручной лот
Разбивка лотлиня производится в метрических единицах и обозначается по следующей системе: на десятках метров вплетаются флагдуки различных цветов; каждое количество метров, оканчивающееся цифрой 5, обозначаются кожаной маркой с топориками.
В каждой пятерке первый метр обозначается кожаной маркой с одним зубцом, второй - маркой с двумя зубцами, третий - с тремя зубцами и четвертый - с четырьмя.
Лаг
Примерно с конца XV в. получил известность простой измеритель скорости - ручной лаг. Он состоял из деревянной дощечки со свинцовым грузом формой в 1/1 круга, к которой прикреплялся легкий трос, имеющий узлы через равные промежутки (чаще всего 7 м). Для измерения скорости парусных судов, плававших в те времена, лаг, как приблизительно постоянная отметка на поверхности воды, бросали за борт и поворачивали песочные часы, отмеряющие определенную продолжительность времени (14 с). За время, пока сыпался песок, матрос считал количество узлов, которые проходили через его руки. Число узлов, полученных за это время, давало в пересчете скорость судна в морских милях в час. Этот способ измерения скорости объясняет возникновение выражения «узел».
Лаг - навигационный прибор для измерения скорости судна и пройденного им расстояния. На морских судах применяются механические, геомагнитные, гидроакустические, индукционные и радиодоплеровские лаги. Различают:
- относительные лаги, измеряющие скорость относительно воды; и
- абсолютные лаги, измеряющие скорость относительно дна.
Гидродинамический лаг - относительный лаг, действие которого основано на измерении разности давления, которая зависит от скорости судна. Основу гидродинамического лага составляют две трубки, выведенные под днище судна: выходное отверстие одной трубки направлено к носовой части судна; а выходное отверстие другой трубки находится заподлицо с обшивкой. Динамическое давление определяется по разности высот воды в трубках и преобразуется механизмами лага в показания скорости судна в узлах. Кроме скорости, гидродинамические лаги показывают пройденное судном расстояние в милях.
Индукционный лаг - относительный лаг, принцип действия которого основан на зависимости между относительной скоростью проводника в магнитном поле и наводимой в этом проводнике электродвижущей силой (ЭДС). Магнитное поле создается электромагнитом лага, а проводником является морская вода. Когда судно движется, магнитное поле пересекает неподвижные участки водной среды, при этом в воде индуцируется ЭДС, пропорциональная скорости перемещения судна. С электродов ЭДС поступает в специальное устройство, которое вычисляет скорость судна и пройденное расстояние.
Гидроакустический лаг - абсолютный лаг, работающий на принципе эхолота. Различают доплеровские и корреляционные гидроакустические лаги.
Геомагнитный лаг - абсолютный лаг, основанный на использовании свойств магнитного поля Земли.
Радиолаг - лаг, принцип действия которого основан на использовании законов распространения радиоволн.
На практике отсчеты лага замечают в начале каждого часа и по разности отсчетов получают плавание S в милях и скорость судна V в узлах. Лаги имеют погрешность, которая учитывается поправкой лага.
Радионавигационные приборы
Судовая радиолокационная станция (РЛС) предназначена для обнаружения надводных объектов и берега, определения места судна, обеспечения плавания в узкостях, предупреждения столкновения судов (рис. 3.10).
Рис. 3.10. Экран РЛС
В РЛС используется явление отражения радиоволн от различных объектов, расположенных на пути их распространения, таким образом, в радиолокации используется явление эха. РЛС содержит передатчик, приемник, антенно-волноводное устройство, индикатор с экраном для визуального наблюдения эхо-сигналов.
Принцип работы РЛС следующий. Передатчик станции вырабатывает мощные высокочастотные импульсы электромагнитной энергии, которые с помощью антенны посылаются в пространство узким лучом. Отраженные от какого-либо объекта (судна, высокого берега и т. п.) радиоимпульсы возвращаются в виде эхо-сигналов к антенне и поступают в приемник. По направлению узкого радиолокационного луча, который в данный момент отразился от объекта, можно определить пеленг или курсовой угол объекта. Измерив, промежуток времени между посылкой импульса и приемом отраженного сигнала, можно получить расстояние до объекта. Так как при работе РЛС антенна вращается, излучаемые импульсные колебания охватывают весь горизонт. Поэтому на экране индикатора судовой РЛС создается изображение окружающей судно обстановки. Центральная светящаяся точка на экране индикатора РЛС отмечает место судна, а идущая от этой точки светящаяся линия показывает курс судна.
Изображение различных объектов на экране радара может быть ориентировано относительно диаметральной плоскости судна (стабилизация по курсу) или относительно истинного меридиана (стабилизация по норду). Дальность «видимости» РЛС достигает несколько десятков миль и зависит от отражательной способности объектов и гидрометеорологических факторов.
Судовые РЛС позволяют за короткий промежуток времени определить курс и скорость встречного судна и избежать, таким образом, столкновения.
Рис. 3.11. Экран САРП
Все суда должны обеспечивать радиолокационную прокладку на экране РЛС, для этого их оборудуют системой автоматической радиолокационной прокладки (САРП). САРП выполняет обработку радиолокационной информации и позволяет производить (рис. 3.11):
- ручной и автоматический захват целей и их сопровождение;
- отображение на экране индикатора векторов относительного или истинного перемещения целей;
- выделение опасно сближающихся целей;
- индикацию на табло параметров движения и элементов сближения целей;
- проигрывание маневра курсом и скоростью для безопасного расхождения;
- автоматизированное решение навигационных задач;
- отображение элементов содержания навигационных карт;
- определение координат местоположения судна на основе радиолокационных измерений.
Автоматическая информационная система (АИС) является морской навигационной системой, использующей взаимный обмен между судами, а также между судном и береговой службой для передачи информации о позывном и наименовании судна для его опознавания, координатах, сведений о судне (размеры, груз, осадка и др.) и его рейсе, параметрах движения (курс, скорость и др.) с целью решения задач по предупреждению столкновений судов, контроля за соблюдением режима плавания и мониторинга судов в море.
Электронные картографические навигационные информационные системы (ЭКНИС) являются эффективным средством навигации, существенно сокращающим нагрузку на вахтенного помощника и позволяющим уделять максимум времени наблюдению за окружающей обстановкой и выработке обоснованных решений по управлению судном (рис. 3.12).
Рис. 3.12. ЭКНИС
Основные возможности и свойства ЭКНИС:
- проведение предварительной прокладки;
- проверка маршрута на безопасность;
- ведение исполнительной прокладки;
- автоматическое управление судном;
- отображение "опасной изобаты " и "опасной глубины";
- запись информации в электронный журнал с возможностью дальнейшего проигрывания;
- ручная и автоматическая (через Internet) корректура;
- подача сигнала тревоги при приближении к заданной изобате или глубине;
- дневная, ночная, утренняя и сумеречная палитры;
- электронная линейка и неподвижные метки;
- базовая, стандартная и полная нагрузка дисплея;
- обширная и дополняемая база морских объектов;
- база приливов более чем в 3000 точек Мирового Океана.
Спутниковая система навигации - это система, состоящая из наземного и космического оборудования, предназначенная для определения местоположения (географических координат), а также параметров движения (скорости и направления движения и т. д.) для наземных, водных и воздушных объектов (рис. 3.13).
Рис. 3.13. Индикатор GPS
GPS - это глобальная навигационная спутниковая система определения местоположения Global Position System. Система включает группировку низкоорбитальных навигационных спутников, наземные средства слежения и управления и самые разнообразные, служащие для определения координат. Принцип определения своего места на земной поверхности в глобальной системе позиционирования заключается в одновременном измерении расстояния до нескольких навигационных спутников (не менее трёх) - с известными параметрами их орбит на каждый момент времени, и вычислении по изменённым расстояниям своих координат.
Навигационные инструменты
Навигационный секстан - угломерный инструмент (рис. 3.14), служащий:
- в мореходной астрономии - для измерения высот светил над видимым горизонтом;
- в навигации - для измерения углов между земными предметами.
Рис. 3.14. Секстан
Слово «секстан» происходит от латинского слова «Sextans» - шестая часть круга.
Морской хронометр - высокоточные переносные часы, позволяющие получать в любой момент достаточно точное гринвичское время (рис. 3.15).
Рис. 3.15. Хронометр
Судовое время определяется по меридиану местонахождения судна и чаще всего корректируется ночью вахтенным офицером. Так, например, при изменении долготы на 15° на восток часы переводятся на 1 час вперед, а при изменении долготы на 15° в западном направлении - на 1 час назад.
Для того чтобы в машинном отделении, столовой команды, каютах, салонах, барах, камбузе иметь точное и одинаковое показание времени, устанавливают электрические часы, корректируемые от главных часов, находящихся на мостике.
Рис. 3.16. Прокладочный инструмент
К прокладочным инструментам относятся (рис. 3.16):
- измерительный циркуль - для измерения и откладывания расстояний на карте;
- параллельная линейка - для проведения на карте прямых, а также параллельных заданному направлению линий;
- навигационный транспортир - для построения и измерения углов, курсов и пеленгов на карте.
Кроме этого, на мостике находятся журналы, папки с документацией, навигационные карты, обязательные справочники и пособия и др. (рис. 3.17).
Рис. 3.17. Документация
Главными задачами моряков, отправляющихся в дальнее плавание, являются определение своего точного местонахождения, измерение пройденного пути и поддержание нужного курса. Эти нехитрые цели во все времена способствовали успешному завершению путешествия, а помогают в этом мореходам навигационные приборы.
Навигационные приборы древности
Чтобы по достоинству оценить мужество и отвагу смелых викингов, финикийцев и других первооткрывателей, стоит сказать, что в их распоряжении были всего лишь небесные светила да примитивный компас.
Навигационные приборы древности
У мореплавателей эпохи Великих географических открытий было гораздо больше навигационных инструментов для успешного плавания. Но и этот список невелик:
- морской хронометр — до изобретения механических часов для измерения времени и долготы хронометром на кораблях использовали песочные часы, отмеряющих 1 час, 30 минут и 30 секунд;
- лаглинь — применялся для расчета скорости судна, приспособление с дощечкой(лагой) на длинном лине с узелками, расположенными на расстоянии 14, 46 метров;
- лотлинь — прибор, представляющий собой тяжелый свинцовый груз, закрепленный на лине с завязанными узлами, использовался для определения глубины моря;
- квадрант — примитивный прибор, определяющий местоположение судна по звездам, использовался до изобретения астролябии;
- астролябия — инструмент, позволяющий по высоте стояния небесных светил, вычислить координаты широты;
- секстант — усовершенствованная астролябия, позволяет определить не только широту, но и долготу с достаточно высокой точностью;
- компас — использовался для установки и поддержания курса судна.
Современные навигационные приборы
В настоящее время даже небольшие суда оснащены современным оборудованием, позволяющим с высокой точностью определить место нахождения судна, время плавания, курс ветра и другие показатели. Эти данные обеспечивают быстрое и безопасное плавание.
Магнитный компас позволяет определить курс судна и направление ветра. На больших судах установлены, как правило, два компаса. Главный компас находится на верхнем мостике как можно дальше от металлической обшивки судна.
Современные навигационные приборы
По нему капитан устанавливает курс судна и пеленгует ближайшие объекты на суше. Путевой компас находится в рулевой рубке и служит для поддержания заданного направления.
Механический лаг рассчитывает скорость судна и пройденное расстояние. Обычно катушка с лаглинем находится на корме. Встречный поток воды вращает лопасти лага, опущенного в воду. Скорость судна зависит от частоты вращения. Данные по лаглиню передаются на электрический счетчик, который и исчисляет скорость движения судна и количество пройденных миль.
Ручные лоты до сих пор используются на кораблях для измерения небольших глубин. Они очень просты в использовании и не требуют особого ухода. Представляет собой маркированный лотлинь с подвешенной на конце чугунной или свинцовой гирей. В нижней части гири есть выемка, заполненная смесью мела, сала и размягченного мыла. При ударе о грунт на основании гири остаются частицы, по которым можно определить характер поверхности морского дна.
— гидроакустические лоты для измерения глубин до 2 тысяч метров. Работают по принципу измерения времени прохождения ультразвуковых волн, излученных вибратором, до морского дна и обратно. Как правило, вибраторы — приемники и излучатели изготавливаются из кобальта, никеля или железа.
Радионавигационные маяки и пеленгаторы работают по принципу отражения радиоволн от возникающих на пути препятствий. Являются отличными помощниками в установлении местонахождения судна и береговой линии в условиях плохой видимости.
Также все суда, выходящие в море, имеют все необходимые инструменты для прокладки маршрута на навигационных картах:
- циркули;
- параллельные линейки;
- транспортиры и протракторы.
В другой, важно выбрать наиболее выгодный путь и держаться его, постоянно контролируя свое местонахождение. В этом людям и помогает навигация.
Древние мореходы старались плавать вблизи берегов и местонахождение судна определяли по береговым ориентирам. Смелые финикийцы и викинги, плавая вдали от берегов, ориентировались по солнцу и звездам. В XI в. появился компас, но магнитная стрелка в высоких широтах показывала не на географический север, а на магнитный полюс, не совпадающий с северным полюсом. Значит, чем выше были широты, в которых плавали суда, тем большей погрешностью отличались показания компаса. Компас являлся далеко не универсальным средством ориентации. В середине XVI в. выдающийся фламандский картограф Г. Меркатор вычислил координаты магнитного полюса, предложил новый принцип составления карт в равноугольной цилиндрической проекции. С тех пор в этой проекции составляются все морские карты.
В настоящее время направление движения судна определяют по магнитному компасу (с учетом магнитного склонения) или по гирокомпасу. Гирокомпас устроен по принципу волчка и вращается двигателем с частотой 300 ООО оборотов в минуту. Как и всякий волчок, он обладает свойством сохранять в пространстве заданное положение оси, например направление с севера на юг.
Когда судно находится в открытом море, то его курс и пройденное расстояние постоянно наносят на карту. Такой учет курса называется счислением, а курс - счислимым. Результат работы штурмана называют прокладкой (курса судна по карте).
Только поблизости от берега по маяку или по пеленгатору (прибору для определения угловых направлений на внешние ориентиры: береговые или плавучие объекты, небесные светила и др.) штурман может точно назвать координаты судна. Он определяет направление на два ориентира, положение которых известно по карте. От этих ориентиров на карте проводят линии, а точкой их пересечения и будет местонахождение судна в море.
Вдали от берега штурман пользуется навигационными приборами. Скорость судна и пройденное расстояние измеряются с помощью лага. Лаги бывают гидродинамическими и гидростатическими. Гидродинамический лаг - это вертушка (винт), которую на тросе тянут за кормой судна. Обычно лаг соединяют со счетчиком оборотов, установленным на днище судна. Чем быстрее идет судно , тем быстрее вращается лаг, и счетчик показывает большее число оборотов, а на его циферблате указывается значение скорости судна.
Гидростатический лаг воспринимает силу давления воды. В воду опущена трубка, согнутая на конце. Отверстие трубки обращено вперед. Поток набегающей на судно воды создает Давление. Чем больше скорость, тем больше давление. По значению давления и определяется скорость судна.
Измерение скорости судна в узлах связано с применением первого простейшего лага, похожего на поплавок. Его сбрасывали с судна на веревке, разделенной на части узлами. Число «выбежавших» за полминуты с судна узлов соответствовало числу пройденных судном морских миль (1111,852 км) в час.
Однако лаг не дает очень точного представления о скорости судна, потому что с его помощью нельзя учесть скорости и направления течений, ветра, а также факторов, влияющих на снос судна. Морякам нужен не счислимый, а истинный курс судна, поэтому счислимый курс корректируется астрономическими наблюдениями с использованием секстанта (или секстана) - угломерного зеркально-отражательного инструмента для измерения высот небесных светил над горизонтом или углов между видимыми на берегу предметами. Устройство секстанта таково: к бронзовому сектору, составляющему примерно 1/6 часть круга (название прибора и произошло от латинского слова sextantis - «шестой»), прикреплены зрительная труба и два зеркала (для отражения лучей света от небесного светила). На секторе нанесены деления - градусы и минуты - для угловых измерений.
При определении местонахождения корабля или самолета по солнцу или звездам с помощью секстанта обычно измеряют высоты нескольких небесных светил над линией видимого горизонта. Затем вносят в полученный результат ряд поправок, учитывающих, например, понижение видимого горизонта и др. И наконец, определяют (чаще всего графически) поправки к счислимым координатам, пользуясь формулами мореходной и авиационной астрономии.
С развитием радиотехники радиосвязь пришла на помощь судовой навигации. Радиомаяки, местоположение которых точно известно, непрерывно посылают радиосигналы. Их принимает судовой радиопеленгатор - специальный радиоприемник , при помощи которого определяют пеленг - угол между меридианом, на котором находится судно, и направлением на источник радиоволн. При определении местоположения судна учитывают пеленги двух радиостанций (радиомаяков).
В интересах навигации используют и радиолокатор (см. Радиолокация), позволяющий «видеть» в темноте и тумане, определять расстояние и пеленг до берега или до судна, с которым нужно разойтись в море.
Место судна можно уточнить и по рельефу дна, изображенному на карте. Для этого применяют ультразвуковой прибор - эхолот (см. Акустика, акустическая техника). Измеряя время прохождения ультразвукового импульса до морского дна и обратно, прибор определяет глубину, и автосамописец вычерчивает кривую глубин - рельеф дна. Штурман сравнивает изображение на карте с показаниями эхолотов.
Важную роль играет навигационная техника в авиации, помогая водить самолеты . Перед пилотом на приборной доске среди множества различных приборов есть и навигационные. Это высотомер, устройство которого основано на тех же принципах, что и барометра, реагирующего на изменение давления. Давление с высотой уменьшается, и штурман сравнивает давление на земле с показаниями высотомера. Так можно узнать примерную высоту полета. Истинная высота полета определяется радиовысотомером - малым радиолокатором. Он посылает радиоимпульсы к земле и принимает их обратно. Скорость радиоволны известна - 300 000 км/с, и прибор определяет высоту полета по времени с момента посылки и до возвращения импульса. Измерителем скорости на высоте служит манометр, измеряющий давление встречного потока воздуха. С высотой оно уменьшается, и прибор показывает меньшую скорость. Но указатель скорости автоматически учитывает это изменение, и в результате его стрелка указывает на истинную скорость полета. О направлении полета можно судить по показаниям гирокомпаса.
