Машина Тьюринга. Задачи и решения

Машина Тьюринга - это совокупность следующих объектов

  • 1) внешний алфавит A={a 0 , a 1 , …, a n };
  • 2) внутренний алфавит Q={q 1 , q 2 ,…, q m } - множество состояний;
  • 3) множество управляющих символов {П, Л, С}
  • 4) бесконечная в обе стороны лента, разделённая на ячейки, в каждую из которых в любой дискретный момент времени может быть записан только один символ из алфавита А;
  • 5) управляющее устройство, способное находиться в одном из множества состояний

Символом пустой ячейки является буква внешнего алфавита а 0 .

Среди состояний выделяются начальное q 1 , находясь в котором машина начинает работать, и заключительное (или состояние остановки) q 0 , попав в которое машина останавливается.

Управляющее устройство может перемещаться влево и вправо по ленте, читать и записывать в ячейки ленты символы алфавита A. Управляющее устройство работает согласно командам, которые имеют следующий вид

q i a j > a p X q k

Запись означает следующее: если управляющее устройство находится в состоянии q i , а в обозреваемой ячейке записана буква a j , то (1) в ячейку вместо a j записывается a p , (2) машина переходит к обозрению следующей правой ячейки от той, которая обозревалась только что, если Х= П, или к обозрению следующей левой ячейки, если Х= Л, или же продолжает обозревать ту же ячейку ленты, если Х= С, (3) управляющее устройство переходит в состояние q k.

Поскольку работа машины, по условию, полностью определяется ее состоянием q, в данный момент и содержимым а обозреваемой в этот момент ячейки, то для каждой возможной конфигурации q i a j имеется ровно одно правило. Правил нет только для заключительного состояния, попав в которое машина останавливается. Поэтому программа машины Тьюринга с внешним алфавитом A={a0, a1, …, an} и внутренним Q={q1, q2,…, qm} содержит не более m (n+ 1) команд.

Словом в алфавите А или в алфавите Q, или в алфавите A Q называется любая последовательность букв соответствующего алфавита. Под k-ой конфигурацией будем понимать изображение ленты машины с информацией, сложившейся на ней к началу k-того шага (или слово в алфавите А, записанное на ленту к началу k-того шага), с указанием того, какая ячейка обозревается в этот шаг и в каком состоянии находится машина. Имеют смысл лишь конечные конфигурации, т.е. такие, в которых все ячейки ленты, за исключением, быть может, конечного числа, пусты. Конфигурация называется заключительной, если состояние, в котором при этом находится машина, заключительное.

Если выбрать какую-либо незаключительную конфигурацию машины Тьюринга в качестве исходной, то работа машины будет состоять в том, чтобы последовательно (шаг за шагом) преобразовывать исходную конфигурацию в соответствии с программой машины до тех пор, пока не будет достигнута заключительная конфигурация. После этого работа машины Тьюринга считается закончившейся, а результатом работы считается достигнутая заключительная конфигурация.

Будем говорить, что непустое слово б в алфавите А {а 0 } = {a 1 , …, a n } воспринимается машиной в стандартном положении, если оно записано в последовательных ячейках ленты, все другие ячейки пусты, и машина обозревает крайнюю слева или крайнюю справа ячейку из тех, в которых записано слово б. Стандартное положение называется начальным (заключительным), если машина, воспринимающая слово в стандартном положении, находится в начальном состоянии q 1 (соответственно в состоянии остановки q 0).

Если обработка слова б переводит машину Тьюринга в заключительное состояние, то говорят, что она применима к б, в противном случае - не применима к б (машина работает бесконечно)

Рассмотрим пример:

Дана машина Тьюринга с внешним алфавитом А = {0, 1} (здесь 0 - символ пустой ячейки), алфавитом внутренних состояний Q = {q 0 , q 1 , q 2 } и со следующей функциональной схемой (программой):

q 1 0 > 1 Л q 2 ;

q 1 1 > 0 С q 2 ;

q 2 0 > 0 П q 0 ;

q 2 1 > 1 С q 1 ;

Данную программу можно записать с помощью таблицы

На первом шаге действует команда: q 1 0 > 1 Л q 2 (управляющее устройство находится в состоянии q1, а в обозреваемой ячейке записана буква 0, в ячейку вместо 0 записывается 1, головка сдвигается влево, управляющее устройство переходит в состояние q2), в результате на машине создается следующая конфигурация:

Наконец, после выполнения команды q 2 0 > 0 П q 0 создается конфигурация

Эта конфигурация является заключительной, потому что машина оказалась в состоянии остановки q 0 .

Таким образом, исходное слово 110 переработано машиной в слово 101.

Полученную последовательность конфигураций можно записать более коротким способом (содержимое обозреваемой ячейки записано справа от состояния, в котором находится в данный момент машина):

11q 1 0 => 1 q 2 11 => 1q 1 11 => 1q 2 01 => 10q 0 1

Машина Тьюринга - не что иное, как некоторое правило (алгоритм) для преобразования слов алфавита A Q, т.е. конфигураций. Таким образом, для определения машины Тьюринга нужно задать ее внешний и внутренний алфавиты, программу и указать, какие из символов обозначают пустую ячейку и заключительное состояние.

Один из важнейших вопросов современной информатики — существует ли формальный исполнитель, с помощью которого можно имитировать любого формального исполнителя. ответ на этот вопрос был получен почти одновременно двумя выдающимися учеными — А. Тьюрингом и Э. Постом. Предложенные ими исполнители отличались друг от друга, но оказалось, что они могут имитировать друг друга, а главное — имитировать работу любого формального исполнителя.

Что такое формальный исполнитель? Что значит — один формальный исполнитель имитирует работу другого формального исполнителя? Если Вы играли в компьютерные игры — на экране объекты беспрекословно подчиняются командам играющего. Каждый объект обладает набором допустимых команд. В то же время компьютер сам является исполнителем, причем не виртуальным, а реальным. Вот и получается, что один формальный исполнитель имитирует работу другого формального исполнителя.

Рассмотрим работу Машины Тьюринга.

Машина Тьюринга представляет собой бесконечную ленту, поделенную на ячейки, и каретку (считывающе-печатающее устройство), которая движется вдоль ленты.

Таким образом Машина Тьюринга формально описывается набором двух алфавитов:

A={a1, a2, a3, …, an} — внешний алфавит, служит для записи исходных данных

Q={q1, q2, q3,…, qm} — внутренний алфавит, описывает набор состояний считывающе-печатного устройства.

Каждая ячейка ленты может содержать символ из внешнего алфавита A = {a0,a1,…,an} (В нашем случае A={0, 1})

Допустимые действия Машины Тьюринга таковы:

1) записать какой-либо символ внешнего алфавита в ячейку ленты (символ, бывший там до того, затирается)

2) сместиться в соседнюю ячейку

3) сменить состояние на одно из обозначенных символом внутреннего алфавита Q

Машина Тьюринга — это автомат, который управляется таблицей.

Строки в таблице соответствуют символам выбранного алфавита A, а столбцы — состояниям автомата Q = {q0,q1,…,qm}. В начале работы машина Тьюринга находится в состоянии q1. Состояние q0 — это конечное состояние, попав в него, автомат заканчивает работу.

В каждой клетке таблицы, соответствующей некоторому символу ai и некоторому состоянию qj, находится команда, состоящая из трех частей
· символ из алфавита A
· направление перемещения: «>» (вправо), «<» (влево) или «.» (на месте)
· новое состояние автомата

В приведенной выше таблице алфавит A ={0, 1, _} (содержит 3 символа), а внутренний алфавит Q={q1, q2, q3, q4, q0}, q0 — состояние, заставляющее каретку остановиться.

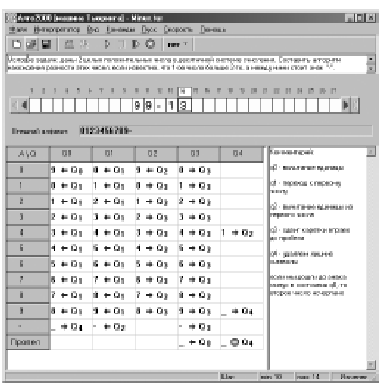

Рассмотрим несколько задач решением. Скачать машину Тьюринга Вы можете на сайте в разделе СКАЧАТЬ .

Задача 1. Пусть A={0, 1, _}. На ленте в ячейках находятся символы из алфавита в следующем порядке 0011011. каретка находится над первым символом. Необходимо составить программу, которая заменит 0 на 1, 1 на 0 и вернет каретку в первоначальное положение.

Теперь определимся с состояниями каретки. Я называю их — «желания каретки что-то сделать».

q1) Каретка должна пойти вправо: если видит 0 меняет его на 1 и остается в состоянии q1, если видит 1 — меняет его на 0 и остается в состоянии q1, если видит _ — возвращается назад на 1 ячейку «желает что-то другое», т. е. переходит в состояние q2. Запишем наши рассуждения в таблицу исполнителя. Синтаксис смотрите в справке к программе)

q2) Теперь опишем «желание каретки» q2. Мы должны вернуться в первоначальное положение. Для этого: если видим 1 оставляем ее и остаемся в состоянии q2 (с тем же желанием дойти до конца ряда символов); если видим 0 — оставляем его и продолжаем двигаться влево в состоянии q2; видим _ — сдвигается вправо на 1 ячейку. Вот вы оказались там, где требуется в условии задачи. переходим в состояние q0.

Посмотреть работу программы можно на видео:

Задача 2. Дано: конечная последовательность 0 и 1 (001101011101). Необходимо выписать их после данной последовательности, через пустую ячейку, а в данной последовательности заменить их на 0. Например:

Из 001101011101 получим 000000000000 1111111.

Как видите, семь единиц записались после данной последовательности, а на их местах стоят нолики.

Приступим к рассуждениям. Определим, какие состояния необходимы каретке и сколько.

q1) увидел 1 — исправь на нолик и перейди в другое состояние q2 (новое состояние вводится, чтобы каретка не поменяла на нули все единицы за один проход)

q2) ничего не менять, двигаться к концу последовательности

q3) как только каретка увидела пустую ячейку, она делает шаг вправо и рисует единичку, если она видит единичку — то движется дальше, чтобы подписать символ в конце. Как только нарисовал единицу, переходим в состояние q4

q4) проходим по написанным единицам, ничего не меняя. Как только доходим до пустой ячейки, разделяющей последовательность от единиц, переходим с новое состояние q5

q5) в этом состоянии идем начало последовательности, ничего не меняя. Доходим до пустой ячейки, разворачиваемся и переходим в состояние q1

Состояние q0 каретка примет в том случае, когда она пройдет в состоянии q1 до конца данной последовательности и встретит пустую ячейку.

Получим такую программу:

Работу Машины Тьюринга можете посмотреть на видео ниже.

До сих пор нам было удобно ссылаться на программистский опыт , говоря об алгоритмах, программах, интерпретаторах, пошаговом выполнении и т.д. Это позволяло нам игнорировать детали построения тех или иных алгоритмов под тем предлогом, что читатель их легко восстановит (или хотя бы поверит все-таки не каждый читатель в своей жизни писал интерпретатор паскаля на паскале).

Но в некоторых случаях этого недостаточно. Пусть, например, мы хотим доказать алгоритмическую неразрешимость какой-то задачи, в определении которой ничего не говорится о программах (в этом разделе, например, мы докажем неразрешимость проблемы равенства слов в полугруппах , заданных образующими и соотношениями). Это обычно делается так. Мы показываем, что проблема остановки сводится к этой задаче. Для этого мы моделируем работу произвольного алгоритма в терминах рассматриваемой задачи (что это значит, будет видно из приводимого ниже примера). При этом нам важно, чтобы определение алгоритма было как можно проще.

Таким образом, наш план таков. Мы опишем довольно просто определяемый класс машин (его можно выбирать по-разному, мы будем использовать так называемые машины Тьюринга), затем объявим, что всякая вычислимая функция может быть вычислена на такой машине, а затем покажем, что вопрос об остановке машины Тьюринга можно свести к вопросу о равенстве слов в полугруппе.

Другая причина, по которой важны простые вычислительные модели (таких моделей много разные виды машин Тьюринга, адресные машины и т.п.), связана с теорией сложности вычислений, когда нас начинает интересовать время выполнения программ. Но этот вопрос выходит за рамки классической теории алгоритмов.

Машины Тьюринга: определение

Машина Тьюринга имеет бесконечную в обе стороны ленту , разделенную на квадратики (ячейки ). В каждой ячейке может быть записан некоторый символ из фиксированного (для данной машины) конечного множества , называемого алфавитом данной машины. Один из символов алфавита выделен и называется " пробелом" предполагается, что изначально вся лента пуста, то есть заполнена пробелами.

Машина Тьюринга может менять содержимое ленты с помощью специальной читающей и пишущей головки , которая движется вдоль ленты. В каждый момент головка находится в одной из ячеек. Машина Тьюринга получает от головки информацию о том, какой символ та видит, и в зависимости от этого (и от своего внутреннего состояния) решает, что делать, то есть какой символ записать в текущей ячейке и куда сдвинуться после этого (налево, направо или остаться на месте). При этом также меняется внутреннее состояние машины (мы предполагаем, что машина не считая ленты имеет конечную память , то есть конечное число внутренних состояний). Еще надо договориться, с чего мы начинаем и когда кончаем работу.

Таким образом, чтобы задать машину Тьюринга, надо указать следующие объекты:

Таблица переходов устроена следующим образом: для каждой пары указана тройка . Здесь сдвиг одно из чисел -1 (влево), 0 (на месте) и 1 (направо). Таким образом, таблица переходов есть функция типа S x A -> S x A x {-1,0,1} , определенная на тех парах, в которых состояние не является заключительным.

Остается описать поведение машины Тьюринга. В каждый момент имеется некоторая конфигурация , складывающаяся из содержимого ленты (формально говоря, содержимое ленты есть произвольное отображение Z -> A ), текущей позиции головки (некоторое целое число ) и текущего состояния машины (элемент S ). Преобразование конфигурации в следующую происходит по естественным правилам: мы смотрим в таблице, что надо делать для данного состояния и для данного символа, то есть выясняем новое состояние машины, меняем символ на указанный и после этого сдвигаем головку влево, вправо или оставляем на месте. При этом, если новое состояние является одним из заключительных, работа машины заканчивается. Остается договориться, как мы подаем информацию на вход машины и что считается результатом ее работы. Будем считать, что алфавит машины, помимо пробела, содержит символы 0 и 1 (а также, возможно, еще какие-то символы). Входом и выходом машины будут конечные последовательности нулей и единиц (двоичные слова). Входное слово записывается на пустой ленте, головка машины ставится в его первую клетку, машина приводится в начальное состояние и запускается. Если машина останавливается, результатом считается двоичное слово , которое можно прочесть, начиная с позиции головки и двигаясь направо (пока не появится символ, отличный от 0 и 1 ).

Таким образом, любая машина Тьюринга задает некоторую частичную функцию на двоичных словах. Все такие функции естественно назвать вычислимыми на машинах Тьюринга .

Машины Тьюринга: обсуждение

Разумеется, наше определение содержит много конкретных деталей, которые можно было бы изменить. Например, лента может быть бесконечной только в одну сторону. Можно придать машине две ленты. Можно считать, что машина может либо написать новый символ, либо сдвинуться, но не то и другое вместе. Можно ограничить алфавит , считая, скажем, что в нем должно быть ровно 10 символов. Можно потребовать, чтобы в конце на ленте ничего не было, кроме результата работы (остальные клетки должны быть пусты). Все перечисленные и многие другие изменения не меняют класса вычислимых на машинах Тьюринга функций. Конечно, есть и небезобидные изменения. Например, если запретить машине двигаться налево, то это радикально поменяет дело по существу лента станет бесполезной, так как к старым записям уже нельзя будет вернуться.

Как понять, какие изменения безобидны, а какие нет? Видимо, тут необходим некоторый опыт практического программирования на машинах Тьюринга, хотя бы небольшой. После этого уже можно представлять себе возможности машины, не выписывая программы полностью, а руководствуясь лишь приблизительным описанием. В качестве примера опишем машину, которая удваивает входное слово (изготавливает слово XX , если на входе было слово X ).

Если машина видит пробел ( входное слово пусто), она кончает работу. Если нет, она запоминает текущий символ и ставит пометку (в алфавите помимо символов 0 и 1 будут еще их " помеченные варианты" и ). Затем она движется направо до пустой клетки, после чего пишет там копию запомненного символа. Затем она движется налево до пометки; уткнувшись в пометку, отходит назад и запоминает следующий символ и так далее, пока не скопирует все слово .

Имея некоторый опыт , можно за всеми этими фразами видеть конкретные куски программы для машины Тьюринга. Например, слова " запоминает символ и движется направо" означают, что есть две группы состояний, одна для ситуации, когда запомнен нуль, другая когда запомнена единица , и внутри каждой группы запрограммировано движение направо до первой пустой клетки.

Имея еще чуть больше опыта, можно понять, что в этом описании есть ошибка не предусмотрен механизм остановки, когда все слово будет скопировано, поскольку копии символов ничем не отличаются от символов исходного слова. Ясно и то, как ошибку исправить надо в качестве копий писать специальные символы и , а на последнем этапе все пометки удалить.

77 . Покажите, что функция " обращение", переворачивающая слово задом наперед, вычислима на машине Тьюринга.

Другой пример неформального рассуждения: объясним, почему можно не использовать дополнительных символов, кроме 0 , 1 и пустого символа. Пусть есть машина с большим алфавитом из N символов. Построим новую машину, которая будет моделировать работу старой, но каждой клетке старой будет соответствовать блок из k клеток новой. Размер блока (число k ) будет фиксирован так, чтобы внутри блока можно было бы закодировать нулями и единицами все символы большого алфавита. Исходные символы 0 , 1 и пустой будем кодировать как 0 , за которым идут (k-1) пустых символов, 1 , за которым идут (k-1) пустых символов, и группу из k пустых символов. Для начала надо раздвинуть буквы входного слова на расстояние k , что можно сделать без дополнительных символов (дойдя до крайней буквы, отодвигаем ее, затем дойдя до следующей, отодвигаем ее и крайнюю и так далее); надо только понимать, что можно идентифицировать конец слова как позицию, за которой следует более k пустых символов. Ясно, что в этом процессе мы должны хранить в памяти некоторый конечный объем информации, так что это возможно. После этого уже можно моделировать работу исходной машины по шагам, и для этого тоже достаточно конечной памяти (е конечного числа состояний), так как нам важна только небольшая окрестность головки моделируемой машины. Наконец, надо сжать результат обратно.

В заключение обсуждения приведем обещанный выше аргумент в пользу того, что любая вычислимая функция вычислима на машине Тьюринга. Пусть есть функция , которую человек умеет вычислять. При этом, он, естественно, должен использовать карандаш и бумагу, так как количество информации , которое он может хранить " в уме", ограничено. Будем считать, что он пишет на отдельных листах бумаги. Помимо текущего листа, есть стопка бумаг справа и стопка слева; в любую из них можно положить текущий лист , завершив с ним работу, а из другой стопки взять следующий. У человека есть карандаш и ластик. Поскольку очень мелкие буквы не видны, число отчетливо различимых состояний листа конечно, и можно считать, что в каждый момент на листе записана одна буква из некоторого конечного (хотя и весьма большого) алфавита. Человек тоже имеет конечную память , так что его состояние есть элемент некоторого конечного множества . При этом можно составить некоторую таблицу, в которой записано, чем кончится его работа над листом с данным содержимым, начатая в данном состоянии (что будет на листе, в каком состоянии будет человек и из какой пачки будет взят следующий лист ). Теперь уже видно, что действия человека как раз соответствуют работе машины Тьюринга с большим (но конечным) алфавитом и большим (но конечным) числом внутренних состояний.

Тема “Машина Тьюринга” в школьном курсе информатики

И.Н. Фалина,
Москва

Во многих учебниках по информатике при изучении понятия и свойств алгоритма присутствуют фразы такого содержания: “…существует много разных способов для записи одного и того же алгоритма, например, запись в виде текста, запись в виде блок-схемы, запись на каком-либо алгоритмическом языке, представление алгоритма в виде машины Тьюринга или машины Поста…”. К сожалению, такого типа фразы являются единственными, где упоминается машина Тьюринга. Без сомнения, объем часов, отводимых на изучение алгоритмов, не позволяет включать в эту тему еще и изучение способов записи алгоритма в виде машины Тьюринга. Но эта тема крайне интересна, важна и полезна для школьников, особенно увлекающихся информатикой.

Тема “Машина Тьюринга” может изучаться в 8–11-х классах в рамках темы “Информационные процессы. Обработка информации”, на факультативных занятиях, в системе дополнительного образования, например, в школах юных программистов. Изучение этой темы может сопровождаться компьютерной поддержкой, если у учителя есть программный тренажер-имитатор “Машина Тьюринга”. В классах с углубленным изучением программирования школьники могут самостоятельно написать программу “Машина Тьюринга”. В рамках этой статьи вашему вниманию предлагается практикум по решению задач на тему “Машина Тьюринга”. Теоретический материал по данной теме не раз печатался на страницах газеты “Информатика”, например, в № 3/2004 статья И.Н. Фалиной “Элементы теории алгоритмов”.

Краткий теоретический материал

Машина Тьюринга - это строгое математическое построение, математический аппарат (аналогичный, например, аппарату дифференциальных уравнений), созданный для решения определенных задач. Этот математический аппарат был назван “машиной” по той причине, что по описанию его составляющих частей и функционированию он похож на вычислительную машину. Принципиальное отличие машины Тьюринга от вычислительных машин состоит в том, что ее запоминающее устройство представляет собой бесконечную ленту: у реальных вычислительных машин запоминающее устройство может быть как угодно большим, но обязательно конечным. Машину Тьюринга нельзя реализовать именно из-за бесконечности ее ленты. В этом смысле она мощнее любой вычислительной машины.

В каждой машине Тьюринга есть две части:

1) неограниченная в обе стороны лента , разделенная на ячейки;

2) автомат (головка для считывания/записи, управляемая программой).

С каждой машиной Тьюринга связаны два конечных алфавита : алфавит входных символов A = {a 0 , a 1 , ..., a m }и алфавит состояний Q = {q 0 , q 1 , ..., q p }. (С разными машинами Тьюринга могут быть связаны разные алфавиты A и Q .) Состояние q 0 называется пассивным . Считается, что если машина попала в это состояние, то она закончила свою работу. Состояние q 1 называется начальным . Находясь в этом состоянии, машина начинает свою работу.

Входное слово размещается на ленте по одной букве в расположенных подряд ячейках. Слева и справа от входного слова находятся только пустые ячейки (в алфавит А всегда входит пустая буква а 0 - признак того, что ячейка пуста).

Автомат может двигаться вдоль ленты влево или вправо, читать содержимое ячеек и записывать в ячейки буквы. Ниже схематично нарисована машина Тьюринга, автомат которой обозревает первую ячейку с данными.

Автомат каждый раз “видит” только одну ячейку. В зависимости от того, какую букву ai он видит, а также в зависимости от своего состояния qj автомат может выполнять следующие действия:

  • · записать новую букву в обозреваемую ячейку;
  • · выполнить сдвиг по ленте на одну ячейку вправо/влево или остаться неподвижным;
  • · перейти в новое состояние.

То есть у машины Тьюринга есть три вида операций. Каждый раз для очередной пары (q j , a i ) машина Тьюринга выполняет команду, состоящую из трех операций с определенными параметрами.

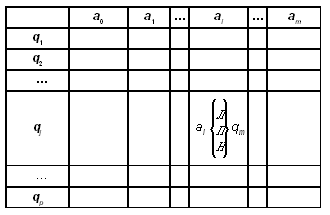

Программа для машины Тьюринга представляет собой таблицу, в каждой клетке которой записана команда.

Клетка (q j , a i ) определяется двумя параметрами - символом алфавита и состоянием машины. Команда представляет собой указание: куда передвинуть головку чтения/записи, какой символ записать в текущую ячейку, в какое состояние перейти машине. Для обозначения направления движения автомата используем одну из трех букв: “Л” (влево), “П” (вправо) или “Н” (неподвижен).

После выполнения автоматом очередной команды он переходит в состояние q m (которое может в частном случае совпадать с прежним состоянием q j ). Следующую команду нужно искать в m -й строке таблицы на пересечении со столбцом a l (букву a l автомат видит после сдвига).

Договоримся, что когда лента содержит входное слово, то автомат находится против какой-то ячейки в состоянии q 1. В процессе работы автомат будет перескакивать из одной клетки программы (таблицы) в другую, пока не дойдет до клетки, в которой записано, что автомат должен перейти в состояние q 0 . Эти клетки называются клетками останова . Дойдя до любой такой клетки, машина Тьюринга останавливается .

Несмотря на свое простое устройство, машина Тьюринга может выполнять все возможные преобразования слов, реализуя тем самым все возможные алгоритмы.

Пример. Требуется построить машину Тьюринга, которая прибавляет единицу к числу на ленте. Входное слово состоит из цифр целого десятичного числа, записанных в последовательные ячейки на ленте. В начальный момент машина находится против самой правой цифры числа.

Решение. Машина должна прибавить единицу к последней цифре числа. Если последняя цифра равна 9, то ее заменить на 0 и прибавить единицу к предыдущей цифре. Программа для данной машины Тьюринга может выглядеть так:

В этой машине Тьюринга q 1 - состояние изменения цифры, q 0 - состояние останова. Если в состоянии q l автомат видит цифру 0..8, то он заменяет ее на 1..9 соответственно и переходит в состояние q 0 , т.е. машина останавливается. Если же он видит цифру 9, то заменяет ее на 0, сдвигается влево, оставаясь в состоянии q l . Так продолжается до тех пор, пока автомат не встретит цифру меньше 9. Если же все цифры были равны 9, то он заменит их нулями, запишет 0 на месте старшей цифры, сдвинется влево и в пустой клетке запишет 1. Затем перейдет в состояние q 0 , т.е. остановится.

Практические задания

1. На ленте машины Тьюринга содержится последовательность символов “+”. Напишите программу для машины Тьюринга, которая каждый второй символ “+” заменит на “–”. Замена начинается с правого конца последовательности. Автомат в состоянии q 1 обозревает один из символов указанной последовательности. Кроме самой программы-таблицы, описать словами, что выполняется машиной в каждом состоянии.

2. Дано число n в восьмеричной системе счисления. Разработать машину Тьюринга, которая увеличивала бы заданное число n на 1. Автомат в состоянии q 1 обозревает некую цифру входного слова. Кроме самой программы-таблицы, описать словами, что выполняется машиной в каждом состоянии.

3. Дана десятичная запись натурального числа n > 1. Разработать машину Тьюринга, которая уменьшала бы заданное число n на 1. Автомат в состоянии q 1 обозревает правую цифру числа. Кроме самой программы-таблицы, описать словами, что выполняется машиной в каждом состоянии.

4. Дано натуральное число n > 1. Разработать машину Тьюринга, которая уменьшала бы заданное число n на 1, при этом в выходном слове старшая цифра не должна быть 0. Например, если входным словом было “100”, то выходным словом должно быть “99”, а не “099”. Автомат в состоянии q 1 обозревает правую цифру числа. Кроме самой программы-таблицы, описать словами, что выполняется машиной в каждом состоянии.

5. Дан массив из открывающих и закрывающих скобок. Построить машину Тьюринга, которая удаляла бы пары взаимных скобок, т.е. расположенных подряд “()”.

Например, дано “) (() (()”, надо получить “) . . . ((”.

Автомат в состоянии q

6. Дана строка из букв “a ” и “b ”. Разработать машину Тьюринга, которая переместит все буквы “a ” в левую, а буквы “b ” - в правую части строки. Автомат в состоянии q 1 обозревает крайний левый символ строки. Кроме самой программы-таблицы, описать словами, что выполняется машиной в каждом состоянии.

7. На ленте машины Тьюринга находится число, записанное в десятичной системе счисления. Умножить это число на 2. Автомат в состоянии q 1 обозревает крайнюю левую цифру числа. Кроме самой программы-таблицы, описать словами, что выполняется машиной в каждом состоянии.

8. Даны два натуральных числа m и n , представленные в унарной системе счисления. Соответствующие наборы символов “|” разделены пустой клеткой. Автомат в состоянии q 1 обозревает самый правый символ входной последовательности. Разработать машину Тьюринга, которая на ленте оставит сумму чисел m и n . Кроме самой программы-таблицы, описать словами, что выполняется машиной в каждом состоянии.

9. Даны два натуральных числа m и n , представленных в унарной системе счисления. Соответствующие наборы символов “|” разделены пустой клеткой. Автомат в состоянии q 1 обозревает самый правый символ входной последовательности. Разработать машину Тьюринга, которая на ленте оставит разность чисел m и n . Известно, что m > n . Кроме самой программы-таблицы, описать словами, что выполняется машиной в каждом состоянии.

10. На ленте машины Тьюринга находится десятичное число. Определить, делится ли это число на 5 без остатка. Если делится, то записать справа от числа слово “да”, иначе - “нет”. Автомат обозревает некую цифру входного числа. Кроме самой программы-таблицы, описать словами, что выполняется машиной в каждом состоянии.

Решения заданий

В состоянии q 1 машина ищет правый конец числа, в состоянии q 2 - пропускает знак “+”, при достижении конца последовательности - останавливается. В состоянии q 3 машина знак “+” заменяет на знак “–”, при достижении конца последовательности она останавливается.

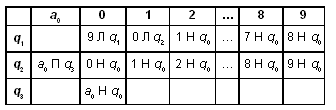

Решение этой задачи аналогично рассмотренному выше примеру.

Состояние q 1 - уменьшаем младшую (очередную) цифру на 1. Если она не равна нулю, то после уменьшения сразу - останов, если же младшая цифра равна 0, то вместо нее пишем 9, смещаемся влево и вновь выполняем вычитание. В клетку [a 0 , q 1 ] машина Тьюринга никогда не попадет, поэтому ее можно не заполнять.

Задача 4 (усложнение задачи 3)

Состояние q 1 - уменьшаем младшую (очередную) цифру на 1. Если она больше 1, то после уменьшения - сразу останов, если же младшая цифра равна 0, то вместо нее пишем 9, смещаемся влево и вновь выполняем вычитание. Если уменьшаемая цифра равна 1, то вместо нее пишем 0 и переходим в состояние q 2 .

Состояние q 2 - после записи “0” в каком-либо разряде надо проанализировать, не является ли этот ноль старшей незначащей цифрой (т.е. не стоит ли слева от него в записи выходного слова a 0).

Состояние q 3 - если записанный “0” является старшей незначащей цифрой, то его надо удалить из записи выходного слова.

Те клетки, в которые машина Тьюринга никогда не попадает, оставляем пустыми.

Состояние q 1: если встретили “(”, то сдвиг вправо и переход в состояние q 2 ; если встретили “a 0 ”, то останов.

Состояние q 2: анализ символа “(” на парность, в случае парности должны увидеть “)”. Если парная, то возврат влево и переход в состояние q 3 .

Состояние q 3: стираем сначала “(”, затем “)” и переходим в q 1 .

Решение этой задачи обычно вызывает у школьников затруднение. При разборе решения этой задачи можно пойти, например, следующим путем.

Рассмотрите со школьниками следующие варианты входных слов и попросите их сформулировать, что должна делать машина Тьюринга, каков внешний вид выходного слова, чем с точки зрения машины Тьюринга эти варианты различаются:

aaa ->

a -> выходное слово совпадает с входным, просматриваем входное слово до тех пор, пока оно не заканчивается.

bbb -> выходное слово совпадает с входным, просматриваем входное слово до тех пор, пока оно не заканчивается.

b -> выходное слово совпадает с входным, просматриваем входное слово до тех пор, пока оно не заканчивается.

ab -> выходное слово совпадает с входным, просматриваем входное слово до тех пор, пока оно не заканчивается.

Результат обсуждения. Машина Тьюринга должна “понимать”, по цепочке каких букв она идет, т.е. у нее должно быть как минимум два состояния. Пусть состояние q 1 - движение по цепочке из букв “a ”, а q 2 - состояние движения по цепочке из букв “b ”. Заметим, что цепочка может состоять и из одной буквы. Если мы дошли до конца строки в состоянии q 1 или q 2 , т.е. встретили a 0 , машина должна остановиться, мы обработали всю строку.

Рассмотрим следующие варианты входных слов:

bba -> abb

bbbaab -> aabbbb

aabbbaab -> aaaabbbb

Результат обсуждения. Первый вариант входного слова можно последовательно обработать следующим образом: bba -> bbb -> вернуться к левому концу цепочки из букв “b ” -> abb (заменить первую букву в этой цепочке на “a ”). Для выполнения этих действий нам потребуется ввести два новых состояния и, кроме того, уточнить состояние q 2 . Таким образом, для решения этой задачи нам нужно построить машину Тьюринга со следующими состояниями:

q 1 - идем вправо по цепочке букв “a ”. Если цепочка заканчивается a 0 , то переходим в q 0 ; если заканчивается буквой “b ”, то переходим в q 2 ;

q 2 - идем вправо по цепочке букв “b ”, если цепочка заканчивается a 0 , то переходим в q 0 ; если заканчивается “a ”, то заменяем букву “a ” на “b ”, переходим в состояние q 3 (цепочку вида заменили на цепочку вида );

q 3 - идем влево по цепочке букв “b ” до ее левого конца. Если встретили a 0 или “a ”, то переходим в q 4 ;

q 4 - заменяем “b ” на “a ” и переходим в q 1 (цепочку вида заменяем на цепочку вида .

Задача 7

состояние q 1 - поиск правой (младшей) цифры числа;

состояние q 2 -умножение очередной цифры числа на 2 без прибавления 1 переноса;

состояние q 3 - умножение очередной цифры числа на 2 с прибавлением 1 переноса.

Машина Тьюринга для этой программы выглядит тривиально просто - в ней всего одно состояние. Такая машина Тьюринга выполняет следующие действия: стирает самый правый штрих, ищет разделитель (пустую ячейку) и в эту пустую ячейку помещает штрих, тем самым сформирована непрерывная последовательность штрихов длины n + m .

Однако, как ни странно, решение этой задачи вызывает большие трудности. Очень часто ученики строят машину Тьюринга, которая выполняет циклические действия: последовательно пододвигают правые n штрихов к левым.

В этом случае их программа выглядит следующим образом:

состояние q 1 -поиск разделителя;

состояние q 2 -передвинули штрих;

состояние q 3 -проверка на конец (все ли штрихи передвинули).

На примере этой задачи четко видно, как часто дети пытаются решить задачу уже знакомыми способами. Мне кажется, что, предлагая ученикам задачи на составление машин Тьюринга, мы развиваем способность к нахождению необычных решений, развиваем способность творчески думать!

Эта задача кажется школьникам достаточно легкой, но трудности возникают с остановом машины Тьюринга. Ниже приведен один из возможных вариантов машины Тьюринга для этой задачи.

Идея решения (условие останова). На ленте есть два исходных массива штрихов.

Штрихи начинаем стирать с левого конца массива m . И поочередно стираем самый левый штрих в массиве m и самый правый штрих в массиве n . Но прежде чем стереть правый штрих в массиве n , проверяем, единственный он (т.е. последний, который надо стереть) или нет.

Опишем сначала состояния машины Тьюринга, которые необходимы для решения нашей задачи, а затем составим программу-таблицу.

Состояние q 1 - поиск разделителя между массивами штрихов при движении справа налево;

состояние q 2 - поиск левого штриха в массиве m ;

состояние q 3 - удаление левого штриха в массиве m ;

состояние q 4 - поиск разделителя при движении слева направо;

состояние q 5 - поиск правого штриха в массиве n ;

состояние q 6 - проверка единственности этого штриха в массиве n , т.е. определяем, был ли он последним;

состояние q 7 - если он был последним, то останов, иначе переход на новый цикл выполнения алгоритма.

При решении этой задачи следует обратить внимание на правильное выписывание алфавита:

A = {a 0 , 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, Д, А, Н, Е, Т}.

Состояние q 1 -поиск правого конца числа;

состояние q 2 -анализ младшей цифры числа; если она равна “0” или “5”, т.е. число делится на 5, то переход в состояние q 3 , иначе переход в состояние q 5 ;

состояние q 3 -запись буквы “Д” справа от слова на ленте;

состояние q 4 -запись буквы “А” справа от слова и останов машины;

состояние q 5 -запись буквы “Н” справа от слова;

состояние q 6 -запись буквы “Е” справа от слова;

состояние q 7 -запись буквы “Т” справа от слова и останов машины.

Свойства машины Тьюринга как алгоритма

На примере машины Тьюринга хорошо прослеживаются свойства алгоритмов. Попросите учащихся показать, что машина Тьюринга обладает всеми свойствами алгоритма.

Дискретность. Машина Тьюринга может перейти к (к + 1)-му шагу только после выполнения к- го шага, т.к. именно к- й шаг определяет, каким будет (к + 1)-й шаг.

Понятность. На каждом шаге в ячейку пишется символ из алфавита, автомат делает одно движение (Л, П, Н), и машина Тьюринга переходит в одно из описанных состояний.

Детерминированность. В каждой клетке таблицы машины Тьюринга записан лишь один вариант действия. На каждом шаге результат определен однозначно, следовательно, последовательность шагов решения задачи определена однозначно, т.е. если машине Тьюринга на вход подают одно и то же входное слово, то выходное слово каждый раз будет одним и тем же.

Результативность. Содержательно результаты каждого шага и всей последовательности шагов определены однозначно, следовательно, правильно написанная машина Тьюринга за конечное число шагов перейдет в состояние q 0, т.е. за конечное число шагов будет получен ответ на вопрос задачи.

Массовость. Каждая машина Тьюринга определена над всеми допустимыми словами из алфавита, в этом и состоит свойство массовости. Каждая машина Тьюринга предназначена для решения одного класса задач, т.е. для каждой задачи пишется своя (новая) машина Тьюринга.

ОТ РЕДАКЦИИ

Все приведенные в статье задачи можно решить просто в тетради, начертив информационную ленту и программу-таблицу. Но можно сделать этот процесс более увлекательным и наглядным: воспользоваться машинной реализацией - интерпретатором машины Поста и машины Тьюринга “Algo2000”, созданным Радиком Зартдиновым. Программа обладает интуитивно понятным интерфейсом, и требования у нее самые умеренные: компьютер IBM PC AT 486 и выше, наличие операционной системы Windows"95/98/NT.

Посмотрим в общих чертах, как работает “Algo2000”.

В меню программы выберем пункт Интерпретатор и укажем, с какой машиной мы хотим работать (в нашем случае это “машина Тьюринга”).

Перед нами появится поле машины Тьюринга.

Теперь необходимо задать внешний алфавит, т.е. в строке Внешний алфавит указать, какие символы в него входят (если строка Внешний алфавит не видна, нужно выбрать пункт меню Вид | Внешний алфавит ). Каждый символ можно указать только один раз. После окончания ввода внешнего алфавита формируется первый столбец таблицы: он заполняется символами внешнего алфавита в том же порядке. При редактировании внешнего алфавита автоматически изменяется таблица: вставляются, удаляются или меняются местами строки.

Не забудем, что нужно как-то расставить символы внешнего алфавита по секциям ленты (можно все секции оставить пустыми) и поставить каретку против одной из секций, т.е. надо задать программу и некоторое состояние машины.

Теперь можно приступить непосредственно к записи алгоритма решения задачи. Он задается в виде таблицы: в каждый столбец верхней строчки заносятся символы внутреннего алфавита, в каждую строчку первого столбца - символы внешнего алфавита. В ячейках на пересечении других столбцов и строчек помещаются команды. Если на пересечении какой-либо строки и какого-либо столбца мы получим пустую клетку, то это означает, что в данном внутреннем состоянии данный символ встретиться не может.

Например, мы составляем алгоритм нахождения разности двух целых положительных чисел (в десятичной системе счисления), если известно, что первое число больше второго, а между ними стоит знак минус.

Поле программы будет выглядеть так:

Формат команды в каждой ячейке - aKq. Здесь:
a - новое содержание текущей ячейки (новый символ внешнего алфавита, который заносится в текущую ячейку), K - команда лентопротяжного механизма машины Тьюринга (влево, вправо, стоп), q - новое внутреннее состояние машины Тьюринга.

Кнопка запустит программу. Если выполнение не было приостановлено, то оно всегда начинается с нулевого внутреннего состояния Q0.

Программу можно выполнить по шагам. Для этого нажмите на кнопку на панели инструментов (если кнопки не видны, нужно выбрать пункт меню Вид | Панель инструментов ) или выберите в главном меню Пуск | Пошагово . Если необходимо полностью прервать выполнение программы, то это можно сделать с помощью кнопки на панели инструментов или с помощью главного меню (Пуск | Прервать ). Пункт меню Скорость позволяет регулировать скорость выполнения программы.

Выполнение программы будет идти до тех пор, пока не встретится команда “Стоп” или не возникнет какая-нибудь ошибка.

При возникновении вопросов в ходе работы с программой-интерпретатором обращайтесь к справочному файлу Algo2000.hlp . Его, так же, как и саму программу “Algo2000”, можно найти на сайте газеты “Информатика” http://inf.1september.ru в разделе “Download”.

В 1936 г. Аланом Тьюрингом для уточнения понятия алгоритма был предложен абстрактный универсальный исполнитель . Его абстрактность заключается в том, что он представляет собой логическую вычислительную конструкцию, а не реальную вычислительную машину. Термин «универсальный исполнитель» говорит о том, что данный исполнитель может имитировать любой другой исполнитель. Например, операции, которые выполняют реальные вычислительные машины можно имитировать на универсальном исполнителе. В последствие, придуманная Тьюрингом вычислительная конструкция была названа машиной Тьюринга .
Кроме того, предполагается, что универсальный исполнитель должен уметь доказывать существование или отсутствие алгоритма для той или иной задачи.

Что собой представляет машина Тьюринга?

Машина Тьюринга состоит из бесконечной в обе стороны ленты, разделенной на ячейки, и автомата (головки), которая управляется программой.
Программы для машин Тьюринга записываются в виде таблицы, где первые столбец и строка содержат буквы внешнего алфавита и возможные внутренние состояния автомата (внутренний алфавит). Содержимое таблицы представляет собой команды для машины Тьюринга. Буква, которую считывает головка в ячейке (над которой она находится в данный момент), и внутренне состояние головки определяют, какую команду нужно выполнить. Команда определяется пересечением символов внешнего и внутреннего алфавитов в таблице.

Чтобы задать конкретную машину Тьюринга, требуется описать для нее следующие составляющие:

  • Внешний алфавит. Конечное множество (например, А), элементы которого называются буквами (символами). Одна из букв этого алфавита (например, а 0) должна представлять собой пустой символ.
  • Внутренний алфавит. Конечное множество состояний головки (автомата). Одно из состояний (например, q 1) должно быть начальным (запускающим программу). Еще одно из состояний (q 0) должно быть конечным (завершающим программу) – состояние останова.
  • Таблица переходов. Описание поведения автомата (головки) в зависимости от состояния и считанного символа.

Автомат машины Тьюринга в процессе своей работы может выполнять следующие действия:

  • Записывать символ внешнего алфавита в ячейку (в том числе и пустой), заменяя находившийся в ней (в том числе и пустой).
  • Передвигаться на одну ячейку влево или вправо.
  • Менять свое внутреннее состояние.

Одна команда для машины Тьюринга как раз и представляет собой конкретную комбинацию этих трех составляющих: указаний, какой символ записать в ячейку (над которой стоит автомат), куда передвинуться и в какое состояние перейти. Хотя команда может содержать и не все составляющие (например, не менять символ, не передвигаться или не менять внутреннего состояния).

Пример работы машины Тьюринга

Допустим, на ленте есть слово, состоящее из символов #, $, 1 и 0. Требуется заменить все символы # и $ на нули. В момент запуска головка находится над первой буквой слова слева. Завершается программа тогда, когда головка оказывается над пустым символом после самой правой буквы слова.
Примечание: длина слова и последовательность символов значения не имеют. На рисунке приводится пример последовательности выполнения команд для конкретного случая. Если на ленте будет другое слово, то и последовательность выполнения команд будет другой. Несмотря на это, данная программа для машины Тьюринга (на рисунке – таблица слева) применима к любым словам описанного внешнего алфавита (соблюдается свойство применимости алгоритма ко всем однотипным задачам – массовость).

Можно усложнить программу. Допустим, головка располагается не обязательно над первым, а над любым символом слова. Тогда программа для данной машины Тьюринга может быть такой (а могла бы быть и другой):

Здесь происходит сдвиг головки влево до тех пор, пока она не окажется над пустым символом. После этого машина переходит в состояние q 2 (команды которого совпадают с командами q 1 предыдущей программы).
