Кощей 2. Металлоискатель кощей своими руками

Кощей 25к — это металлоискатель профессионального уровня. Именно такой прибор у меня. Я так долго хотел сделать на него обзор со своими фотографиями. И вот встречайте мой металлоискатель кощей 25 с катушкой nel tornado.

Данный прибор у меня уже около 2-х лет. Брал я его в б.у состоянии с форума виолити, с рук. К нему в комплекте продавец дал еще глубинную рамку, которой я пользовался только 2 раза.

Обошелся он мне в 2014 году в за 3900 грн, при курсе 12 грн за 1 доллар. То есть если переводить в доллары то он стоил на то время 325$. Сейчас 10000 грн, правда новый да и курс уже другой.

Как я уже говорил кощей 25к это металлоискатель профессионального уровня. Этот прибор многочастотный. Работает в частотах от 4 до 12 кГц. Поэтому он смело подойдет для , старине, так же этот прибор хороший пляжник, особенно после того как я увидел статью. Я сам копал ним на пляже, у меня на канале есть об этом видео. Так довольно таки не плохие результаты. Только подбирайте правильные катушки.

Вес прибора зависит от вашей комплектации катушки, т.к данная модель комплектуется разными катушками и не только известных брендов такие как Nel или Mars.

На фото мой замученный кощеюшка. Я его активно эксплуатирую, на блоке видны грязные потеки. Ведь он мной был и в дождь и в снег. Мой кощей комплектован катушкой nel tornado

Многих интересует вопрос по поводу питания. Данная модель питается от 4-х пальчиковых батареек или аккумуляторов типа AA. На 2700 mAh хватает приблизительно на 23 часа активного использования. Проверял на своем приборе.

Глубина обнаружения на данном металлоискатели большая. К примеру каску видит на глубине 1 м 20 см максимум. Монету на 35-40 см. Правда все зависит от размера и состояния монеты.

В настройках металлоискателя есть куча функций, о которых я не буду говорить т.к я не разбираюсь в его настройках. Уж больно там много. Есть баланс грунта.

Характеристики

Максимальная глубина обнаружения объектов(по воздуху):
Монета диаметром 25мм до 36см
Каска до 1,5м
Максимальная глубина до 3м
Индикация:
Визуальная графическая и текстовая, ЖКИ 122×32 точки
Звуковая многотональная
Режим поиска селективный, неселективный, ИМПУЛЬСНЫЙ
Диапазон рабочих частот 4-12кГц(IB), 400Гц(PI)
Поддерживаемые датчики нерезонансные (многочастотные),
резонансные (одночастотные),
импульсные (однокатушечные)
Напряжение питания 3.7-6.0В
Потребляемый ток до 200мА (режим IB),
до 500мА (режим PI),
до +100мА с подсветкой ЖКИ
Параметры датчиков кольцевой резонансный 200мм (IB), петлевой глубинный 1.2м х 1.2м (PI);
Длина штанги регулируемая (800-1400мм);
Масса, не более: 2.0кг;

Настройки Кощей 25К

Повторюсь еще раз я не разбираюсь в настройках данного прибора, уж больно много функций. Но вот видео могу вам порекомендовать интересное:

Мой отзыв и мнение о данном приборе

Данный прибор мне нравится. Подойдет под любой вид поиска. Единственное что я бы докупил себе, это высоко частотную катушку. А так менять свой прибор я не собираюсь, только если выйдет модель старше.

Данную модель я советую новичкам, не смотря на то что он профессионального уровня

Фото

Всегда закрываю первых 5 секторов, отсекая тем самым мелкое железо. Пользуюсь только графической шкалой. VDI не люблю





Микропроцессорный импульсный металлоискатель Tracker PI появился на рынке в далеком 2003 году , и сразу завоевал огромную популярность среди пользователей. Затем схема получила некоторые доработки, и были выпущены несколько версий прошивок в т.ч. и глубинная и из «первого Тракера» появились Tracker PI-2, Кощей 2И и Кощей 4ИГ.

Кощей 2И это коммерческий металлоискатель (его прошивки нет с свободном доступе), но его можно купить не только собранный металлоискатель, но также плату и набор для самостоятельно сборки. «Мастер Кит» выпускал этот набор под номером NM8042 (Tracker PI), но с появлением Кощея 5И, под этим номером чаще продается именно он. Но появилась более полная версия набора c доработанной платой (Tracker PI-2), с комплектующими не только для блока, но и для изготовления поисковой катушки, который продается в магазине ЧП «Tracker» (сайт: http://detectori.com.ua/).

Кощей 2И и Tracker PI-2 – это один металлоискатель, а Кощей 4ИГ это его глубинная версия, отличается прошивкой микроконтроллера. Также этот металлоискатель многие продавали под различными другими названиями.

На основе схемы Кощея 2И, был разработан некоммерческий металлодетектор Clone (С открытой прошивкой). Но Кощей 2И сработал откровенно лучше Клонов, и даже все доработки и лишь пытаются приблизиться к Кощею 2И по качеству работы. И даже выпущенный фирмой Кощей 5И, не далеко обошел Кощей 2И.

Схема металлоискателя Tracker PI (первоначальная версия схемы, также схема актуальна для набора NM8042)


Схема металлоискателя Кощей 2И, Кощей 4ИГ и Tracker PI-2

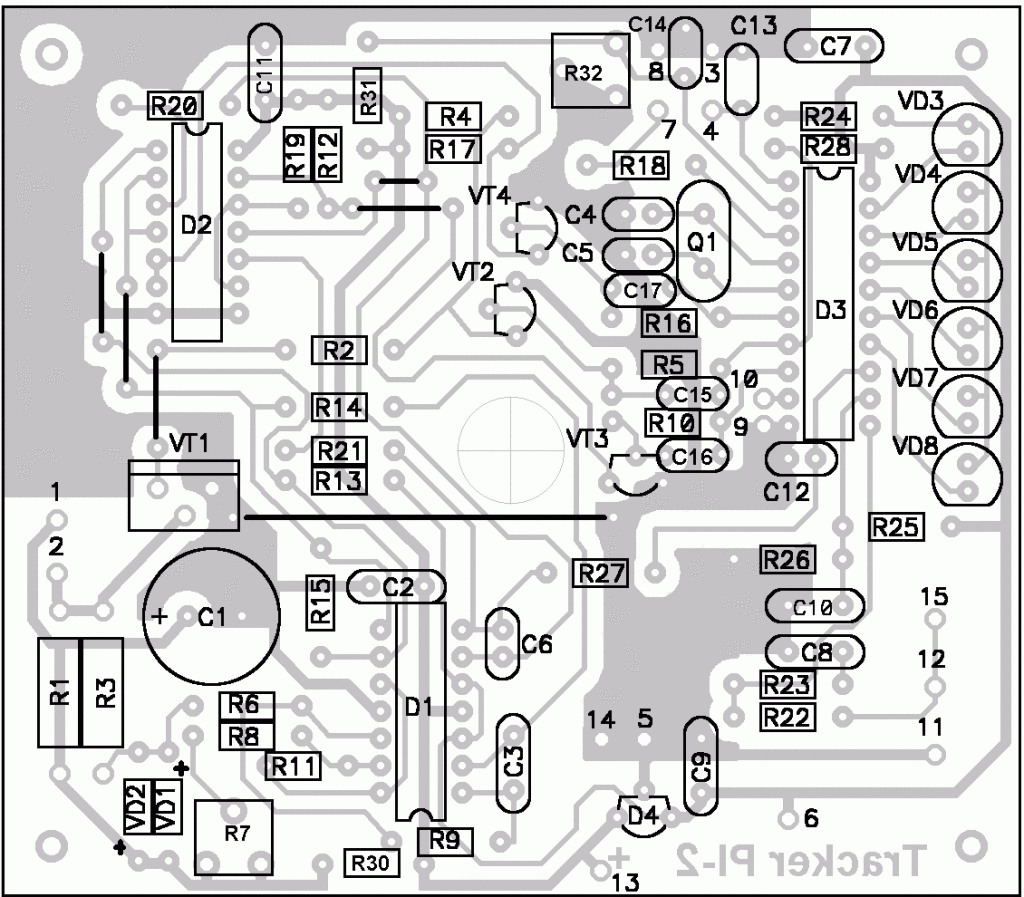

Вариант односторонней платы металлоискателя Кощей 2И:

Двухсторонняя плата (архив) —

Полноценной прошивки для металлоискателя Кощей 2И в открытом доступе нет. Но есть 2 демо версии, в них значительно уменьшена глубина и отсутствует регулировка чувствительности, но ее вполне хватит чтобы проверить металлоискатель и даже немного поискать (с катушкой 20 см, глубина до 0,5м). Полные версии прошивки, вы може купить у авторов прибора, или в магазинах где продают металлоискатели Кощей.

Самостоятельное изготовления металлоискателя Кощей 2И (Tracker Pi-2) своими руками

Для самостоятельного изготовления металлоискателя Кощей 2И ниже есть все материалы, кроме прошивки, но чтобы облегчить себе жизнь, можно купить сразу готовую плату или набор для его сборки. Но если есть желание все сделать самому, то можно и так.

Описание принципов работы металлоискателя Tracker PI, схема и описание для сборки (С сайта Мастер Кит) –

Описание самостоятельной сборки металлоискателя Кощей 2И с сайта авторов —

Демо прошивки для металлоискателя Кощей 2И можно скачать тут –

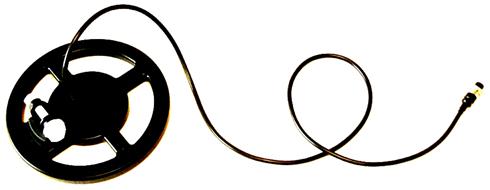

Катушка для металлоискателя Кощей 2и изготавливается очень просто. На оправку диаметром 190мм матается 27 витков проводом 0,7-0,8 мм. Провода сматываются изолентой, и закрепляются в подходящем корпусе. После чего катушка подсоединяется к блоку металлоискателя, и производится ее настройка, подстроечным резистором R7 на плате.

Более подробное описание процесса изготовления катушки к металлодетектору Tracker Pi-2 (Кощей 2И) —

Также к Tracker PI-2 есть глубинная прошивка, и тогда к нему можно изготавливать и подключать глубинные рамки. Вот .

Для улучшения чувствительности к небольшим объектам, можно изготовить корзиночный датчик, описанные в , он даст прирост в 2-3 см к глубине поиска монет.

Инструкция по эксплуатации металлоискателя Кощей 2И —

Инструкция по эксплуатации металлоискателя Кощей 4ИГ –

Видео работы металлоискателя Кощей 2И (Tracker PI-2):


Заключение: Кощей 2И (Tracker PI-2) это отличный импульсный металлоискатель, с хорошей глубиной поиска, простой схемой и отличной надежностью работы. Другие импульсные металлоискатели работают также, или чаще хуже Кощея 2И, что делает его актуальным металлоискателям уже более 10 лет, после появления на рынке.

При написании статьи, использовались материалы с сайта разработчиков — metdet.ru/

Металлодетектор КОЩЕЙ-5И является импульсным по принципу действия, со статическим режимом работы, неселективным.
Импульсный принцип действия предполагает периодическое возбуждение и прерывание в датчике-катушке индуктивности электрического тока, который создаёт вокруг датчика магнитное поле. После прерывания тока в датчике, ток в металлических мишенях (искомых объектах) затухает в течении некоторого времени и создаёт уже переизлучённое магнитное поле от мишеней, которое регистрируется тем же датчиком.
Импульсные металлодетекторы нечувствительны к минерализации грунта, что является большой проблемой для других грунтовых металлодетекторов. Кроме того, простота конструкции датчика позволяет изготавливать их – любых размеров, давая возможность создавать приборы с различной глубиной обнаружения крупных предметов (т.е. соизмеримых с размером датчика) – вплоть до двух размеров датчика. Это позволяет эффективно использовать КОЩЕЙ-5И для поиска военных реликвий и металлолома.
Статический режим работы подразумевает постоянное наличие сигнала индикации при наличии мишени. Возможность реакции на мишень не зависит от того – движется датчик или нет, в отличие от большинства индукционных металлодетекторов, для нормальной работы которых необходимо постоянное движение датчика.
Неселективный режим означает, что прибор реагирует на все типы металлов. Искать им монеты и ювелирные украшения проблематично ввиду высокой замусоренности нашей планеты железными предметами. Однако – в сфере поиска военных реликвий, металлолома, для военно-патриотических игр и соревнований – импульсный металлодетектор КОЩЕЙ-5И является хорошо себя зарекомендовавшим решением с техническими параметрами, соответствующими прибору профессионального класса.

Отличия последней версии:
В последней версии КОЩЕЙ-5И (начиная с марта 2015г.) используется модернизированная версия печатной платы К-5 V1.5, в которой предусмотрена электронная защита от переполюсовки питания. Платы предыдущих версий обычно выходили из строя при ошибке в полярности подключения, если не использовался защитный предохранитель в цепи питания. В новой версии при неправильной полярности прибор просто не работает, без каких-либо негативных последствий. Наличие предохранителя в цепи питания – возможно (для защиты аккумулятора), но не обязательно для безопасности самой печатной платы.

Условия эксплуатации:
• Диапазон рабочих температур: -10...+50 градусов Цельсия;
• Диапазон рабочих атмосферных давлений: 710...+800 мм рт. ст.;
• Относительная влажность: До 95 % (при температуре +25 градусов Цельсия);
• При эксплуатации следует принять меры, исключающие прикосновение незащищенных участков тела к цепям датчика прибора во избежание поражения электрическим током.

Характеристики:
• Напряжение питания: 11...14 В;
• Ток потребления: ~100 мА;
• Режим поиска: Статический;
• Индикация: Визуальная (светодиодная), Звуковая (многотональная);
• Максимальная глубина обнаружения объектов (по воздуху) :
• С датчиком диаметром 25 см :
- Монета диаметром 25 мм: До 29 см;
- Каска: До 60 см;
- Максимальная глубина: До 150 см;
• С глубинным петлевым датчиком (1,2*1,2 м) :
- Каска: До 140 см;
- Стальная бочка 200 л: До 200 см;
- Максимальная глубина: До 300 см;
• Размеры устройства: 83 x 72 x 22 мм;
• Масса: 35 г.

Комплект поставки:
• Электронный модуль.

Для этого потребуется столовая ложка опилок и 25 мл дихлорэтана (Покупается отдельно) .

При регулярном взбалтывании на растворение уходит около суток.

ВНИМАНИЕ! Работать с дихлорэтаном нужно под вытяжкой или на открытом воздухе из-за его токсичности.
Заключение

При лабораторных испытаниях были получены следующие параметры:
• Индуктивность обмотки: 387 мкГн;
• Межвитковая ёмкость: 34 пФ;
• Сопротивление обмотки: 2 Ом;
• Дальность обнаружения монеты номиналом 5 копеек: До 28 см*.

*- Указано максимально возможное значение при минимально возможном пороге срабатывания индикации. Дальность может быть меньше при наличии индустриальных помех и экранирующего действия железобетонной арматуры условиях городской квартиры, а также при не оптимальной ориентации мишени. Например, ту же монету металлодетектор хорошо чувствует, если её плоскость параллельна плоскости датчика. Но если развернуть монету на 90 градусов (ребром к датчику) и поднести строго по оси – монета станет невидимой!
Это НЕ недостаток конкретно нашего металлодетектора – это свойство всех импульсных металлодетекторов со статическим режимом работы.

Таким образом, предложена недорогая, технологичная и лёгкая для самостоятельного повторения конструкция корзиночного датчика. Он не сложнее в изготовлении, чем традиционный датчик с обмоточным проводом, но обладает более высокой чувствительностью. По сравнению с классическим корзиночным датчиком, датчик с обмоткой из витой пары немного проигрывает по чувствительности, что связано, скорее всего, с более высоким Омическим сопротивлением обмотки.
Кроме того, мы надеемся, что предложенная конструкция датчика лучше защищена от пагубного воздействия влаги, которая, как это иногда бывает, может проникать внутрь корпуса датчика. В данной статье мы постарались очень подробно описать этапы его изготовления и надеемся, что эта конструкция станет популярной:-)

Видеообзор набора корпусных элементов для сборки металлоискателя

2017-08-01 в 00:24

Очередная мечта с самого детства. Свой личный металлоискатель. Можно искать всякие побрекушки на заднем дворике, у друзей на даче. Интересно что же может скрываться под землей. И вот пришла в голову идея. Почему бы не собрать его самостоятельно? Начал пробивать тему и выяснил, что самый популярный самодельный металлоискатель является Tracker PI-2. Его же еще называют Металлоискатель Кощей - 2И. Почему Кощей? Пошло от фамилий разработчиков прошивки и схемы металлоискателя.

Здесь я расскажу как я собрал данный металлоискатель, с какими сложностями пришлось столкнуться и как ввести его в работу.

Для начала схема металлоискателя.

Решил что нарисую плату под свой корпус который давно лежит без дела. Это был Kradex Z-50. Пришлось под него и разрабатывать плату. Вот процесс разработки..

Тут возникла идея. Нарисовать плату и попробовать заказать ее на производстве в Китае. на эту тему и не буду здесь все рассказывать. В итоге получилась такая плата.

Статья в процессе написания!!!

Не пропустите обновления! Подписывайтесь на нашу группу

Сегодня наша речь, пойдет о металлоискателях марки (фирмы) кощей. Немного разберём модель 5И, поглядим как сделать ее своими руками.

Немного истории:

Кощей – это вовсе не страшный скелетик. Как в случае с пиратом , это аббревиатура. Название идет от первых двух букв фамилий разработчиков – Колокова и Щедрина. Оба из разных стран, оба инженера, скооперировались и создали линейку прекрасных металлодетекторов. Сейчас их детектора продает по частям (платы, блоки), в виде конструкторов и в готовом виде. Но многие радиолюбители желаю собрать его не из конструктора, а своими руками, с минимальными вложениями.

Что за 5И и что это значит?

Кощей 5И – это импульсный универсальный металлодетектор. Этот прибор автоматически настраивается на различные датчики, видимо по этой причине и универсальный. Собираться он начал в начале 2007 года, на основе опытов в изготовлении прошлых моделей – Кощей 2И и Кощей 4ИГ. Отличительная черта модели 5И – это светодиодная индикация, после появилась его модернизация – Кощей 5ИМ, с дисплеем. Собственно, дисплеем они и отличаются, характеристики и прочие параметры одинаковы.

Немного технических характеристик этой модели:

  • Масс – не более 2кг (с датчиков 20 см) и не более 2.4кг (с датчиком 1.2 на 1.2 м).
  • Длина штанги – регулируется, от 80 до 140 сантиметров.
  • Режим поиска – статика.
  • Индикация – визуальная и звуковая.
  • Многотональность – присутствует.

Время непрерывной работы (батарея на 1.3 АЧ):

  • Режим экономии – до 15 часов.
  • Обычный режим – до 8 часов.
  • Ускоренный(турбо) режим – до 5 часов.

Глубинные характеристики (катушка 20 см):

  • Монета 2.5 см – до 29 см.
  • Предмет среднего размера – до 1 м.
  • Максимальная глубина – до 1.5 м.

С глубинной катушкой, глубина обнаружения достигает 3-ех метров.

Немного о интерфейсе:

Кощей 5И имеет довольной простой интерфейс. 6 диодов – для индикации, тумблера в количестве двух штук, кнопка и подстроечный резистор. Мало, но этого всего хватает, для его настройки.

Схема металлоискателя кощей

Ниже вы видите схему этого прибора. Ее можно приобрести, либо собрать своими руками.
